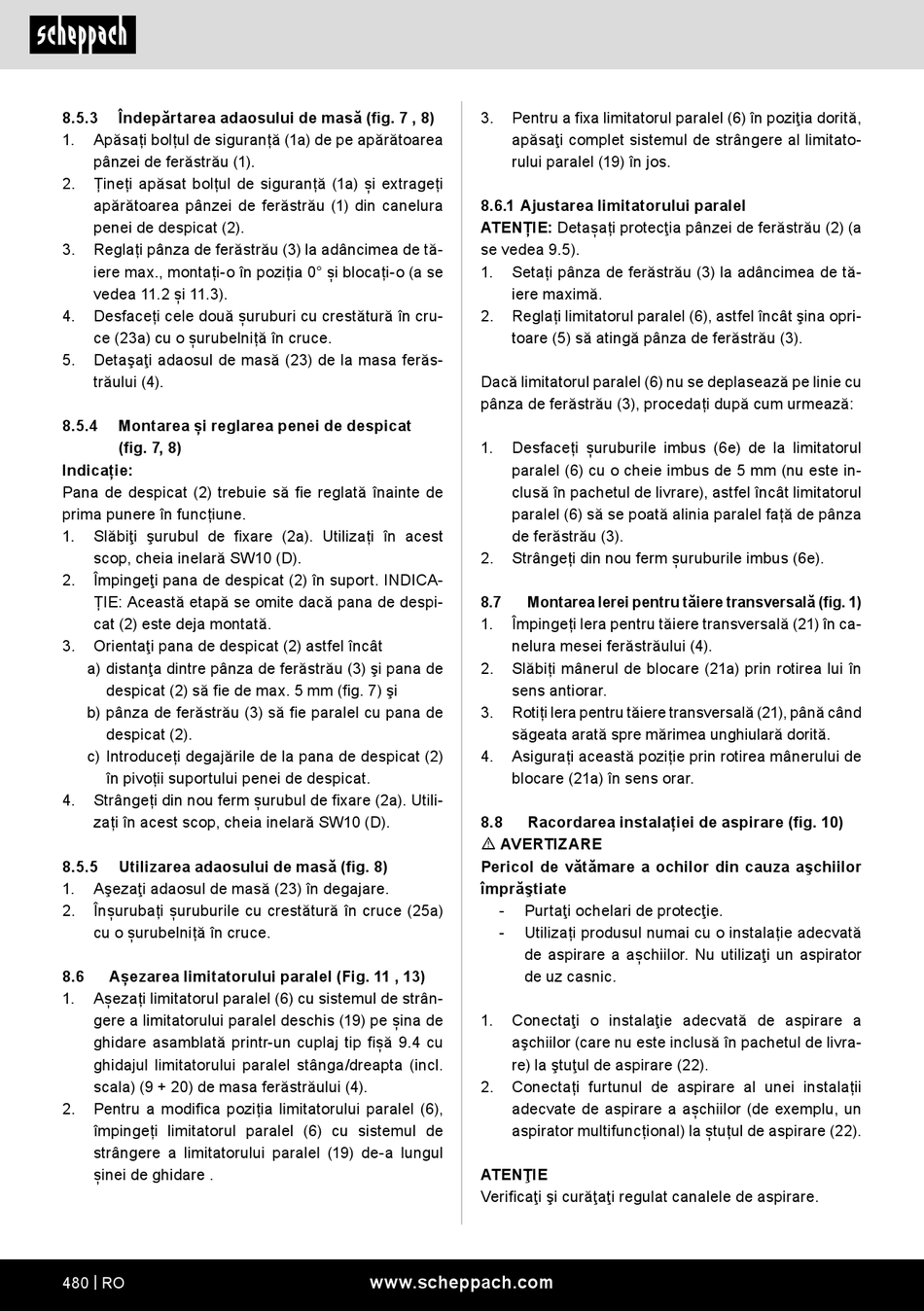

8.5.3 Îndepărtarea adaosului de masă (fig. 7 , 8)
1. Apăsați bolțul de siguranță (1a) de pe apărătoarea
pânzei de ferăstrău (1).
2. Țineți apăsat bolțul de siguranță (1a) și extrageți
apărătoarea pânzei de ferăstrău (1) din canelura
penei de despicat (2).
3. Reglați pânza de ferăstrău (3) la adâncimea de tă-
iere max., montați-o în poziția 0° și blocați-o (a se
vedea 11.2 și 11.3).
4. Desfaceți cele două șuruburi cu crestătură în cru-
ce (23a) cu o șurubelniță în cruce.
5. Detaşaţi adaosul de masă (23) de la masa ferăs-
trăului (4).
8.5.4 Montarea și reglarea penei de despicat
(fig. 7, 8)
Indicație:
Pana de despicat (2) trebuie să fie reglată înainte de
prima punere în funcțiune.
1. Slăbiţi şurubul de fixare (2a). Utilizați în acest
scop, cheia inelară SW10 (D).
2. Împingeţi pana de despicat (2) în suport. INDICA-
ȚIE: Această etapă se omite dacă pana de despi-
cat (2) este deja montată.
3. Orientaţi pana de despicat (2) astfel încât
a) distanţa dintre pânza de ferăstrău (3) şi pana de
despicat (2) să fie de max. 5 mm (fig. 7) şi
b) pânza de ferăstrău (3) să fie paralel cu pana de
despicat (2).
c) Introduceți degajările de la pana de despicat (2)
în pivoții suportului penei de despicat.
4. Strângeți din nou ferm șurubul de fixare (2a). Utili-
zați în acest scop, cheia inelară SW10 (D).
8.5.5 Utilizarea adaosului de masă (fig. 8)
1. Aşezaţi adaosul de masă (23) în degajare.
2. Înșurubați șuruburile cu crestătură în cruce (25a)
cu o șurubelniță în cruce.
8.6 Așezarea limitatorului paralel (Fig. 11 , 13)
1. Așezați limitatorul paralel (6) cu sistemul de strân-
gere a limitatorului paralel deschis (19) pe șina de
ghidare asamblată printr-un cuplaj tip fișă 9.4 cu
ghidajul limitatorului paralel stânga/dreapta (incl.
scala) (9 + 20) de masa ferăstrăului (4).
2. Pentru a modifica poziția limitatorului paralel (6),
împingeți limitatorul paralel (6) cu sistemul de
strângere a limitatorului paralel (19) de-a lungul
șinei de ghidare .
480 | RO
3. Pentru a fixa limitatorul paralel (6) în poziţia dorită,
apăsaţi complet sistemul de strângere al limitato-
rului paralel (19) în jos.
8.6.1 Ajustarea limitatorului paralel
ATENȚIE: Detașați protecţia pânzei de ferăstrău (2) (a
se vedea 9.5).
1. Setați pânza de ferăstrău (3) la adâncimea de tă-
iere maximă.
2. Reglați limitatorul paralel (6), astfel încât şina opri-
toare (5) să atingă pânza de ferăstrău (3).
Dacă limitatorul paralel (6) nu se deplasează pe linie cu
pânza de ferăstrău (3), procedați după cum urmează:
1. Desfaceți șuruburile imbus (6e) de la limitatorul
paralel (6) cu o cheie imbus de 5 mm (nu este in-
clusă în pachetul de livrare), astfel încât limitatorul
paralel (6) să se poată alinia paralel față de pânza
de ferăstrău (3).
2. Strângeți din nou ferm șuruburile imbus (6e).
8.7 Montarea lerei pentru tăiere transversală (fig. 1)
1. Împingeți lera pentru tăiere transversală (21) în ca-
nelura mesei ferăstrăului (4).
2. Slăbiți mânerul de blocare (21a) prin rotirea lui în
sens antiorar.
3. Rotiți lera pentru tăiere transversală (21), până când
săgeata arată spre mărimea unghiulară dorită.
4. Asigurați această poziție prin rotirea mânerului de
blocare (21a) în sens orar.
8.8 Racordarea instalației de aspirare (fig. 10)
m AVERTIZARE
Pericol de vătămare a ochilor din cauza aşchiilor
împrăştiate
- Purtaţi ochelari de protecţie.
- Utilizați produsul numai cu o instalație adecvată
de aspirare a așchiilor. Nu utilizaţi un aspirator
de uz casnic.
1. Conectaţi o instalaţie adecvată de aspirare a
aşchiilor (care nu este inclusă în pachetul de livra-
re) la ştuţul de aspirare (22).
2. Conectați furtunul de aspirare al unei instalații
adecvate de aspirare a așchiilor (de exemplu, un
aspirator multifuncțional) la ștuțul de aspirare (22).
ATENŢIE
Verificaţi şi curăţaţi regulat canalele de aspirare.
