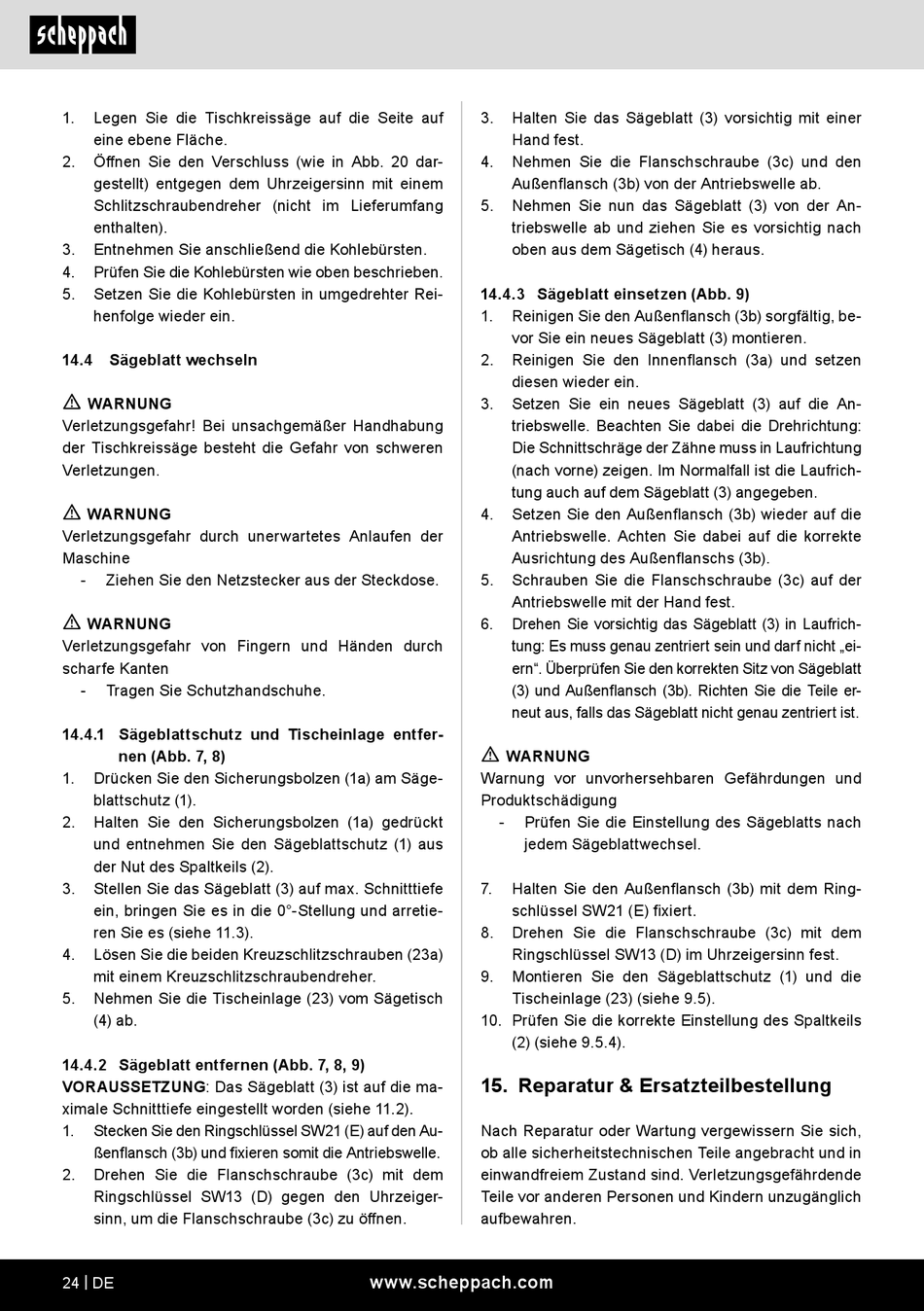

Scheppach HS254 Originalbetriebsanleitung Seite 24

1. Legen Sie die Tischkreissäge auf die Seite auf
eine ebene Fläche.
2. Öffnen Sie den Verschluss (wie in Abb. 20 dar-
gestellt) entgegen dem Uhrzeigersinn mit einem
Schlitzschraubendreher (nicht im Lieferumfang
enthalten).
3. Entnehmen Sie anschließend die Kohlebürsten.
4. Prüfen Sie die Kohlebürsten wie oben beschrieben.
5. Setzen Sie die Kohlebürsten in umgedrehter Rei-
henfolge wieder ein.
14.4 Sägeblatt wechseln
m
WARNUNG
Verletzungsgefahr! Bei unsachgemäßer Handhabung
der Tischkreissäge besteht die Gefahr von schweren
Verletzungen.
m
WARNUNG
Verletzungsgefahr durch unerwartetes Anlaufen der
Maschine
- Ziehen Sie den Netzstecker aus der Steckdose.
m
WARNUNG
Verletzungsgefahr von Fingern und Händen durch
scharfe Kanten
- Tragen Sie Schutzhandschuhe.
14.4.1 Sägeblattschutz und Tischeinlage entfer-
nen (Abb. 7, 8)
1. Drücken Sie den Sicherungsbolzen (1a) am Säge-
blattschutz (1).
2. Halten Sie den Sicherungsbolzen (1a) gedrückt
und entnehmen Sie den Sägeblattschutz (1) aus
der Nut des Spaltkeils (2).
3. Stellen Sie das Sägeblatt (3) auf max. Schnitttiefe
ein, bringen Sie es in die 0°-Stellung und arretie-
ren Sie es (siehe 11.3).
4. Lösen Sie die beiden Kreuzschlitzschrauben (23a)
mit einem Kreuzschlitzschraubendreher.
5. Nehmen Sie die Tischeinlage (23) vom Sägetisch
(4) ab.
14.4.2 Sägeblatt entfernen (Abb. 7, 8, 9)
VORAUSSETZUNG: Das Sägeblatt (3) ist auf die ma-
ximale Schnitttiefe eingestellt worden (siehe 11.2).
1. Stecken Sie den Ringschlüssel SW21 (E) auf den Au-
ßenflansch (3b) und fixieren somit die Antriebswelle.
2. Drehen Sie die Flanschschraube (3c) mit dem
Ringschlüssel SW13 (D) gegen den Uhrzeiger-
sinn, um die Flanschschraube (3c) zu öffnen.
24 | DE
3. Halten Sie das Sägeblatt (3) vorsichtig mit einer
Hand fest.
4. Nehmen Sie die Flanschschraube (3c) und den
Außenflansch (3b) von der Antriebswelle ab.
5. Nehmen Sie nun das Sägeblatt (3) von der An-
triebswelle ab und ziehen Sie es vorsichtig nach
oben aus dem Sägetisch (4) heraus.
14.4.3 Sägeblatt einsetzen (Abb. 9)
1. Reinigen Sie den Außenflansch (3b) sorgfältig, be-
vor Sie ein neues Sägeblatt (3) montieren.
2. Reinigen Sie den Innenflansch (3a) und setzen
diesen wieder ein.
3. Setzen Sie ein neues Sägeblatt (3) auf die An-
triebswelle. Beachten Sie dabei die Drehrichtung:
Die Schnittschräge der Zähne muss in Laufrichtung
(nach vorne) zeigen. Im Normalfall ist die Laufrich-
tung auch auf dem Sägeblatt (3) angegeben.
4. Setzen Sie den Außenflansch (3b) wieder auf die
Antriebswelle. Achten Sie dabei auf die korrekte
Ausrichtung des Außenflanschs (3b).
5. Schrauben Sie die Flanschschraube (3c) auf der
Antriebswelle mit der Hand fest.
6. Drehen Sie vorsichtig das Sägeblatt (3) in Laufrich-
tung: Es muss genau zentriert sein und darf nicht „ei-
ern". Überprüfen Sie den korrekten Sitz von Sägeblatt
(3) und Außenflansch (3b). Richten Sie die Teile er-
neut aus, falls das Sägeblatt nicht genau zentriert ist.
m
WARNUNG
Warnung vor unvorhersehbaren Gefährdungen und
Produktschädigung
- Prüfen Sie die Einstellung des Sägeblatts nach
jedem Sägeblattwechsel.
7. Halten Sie den Außenflansch (3b) mit dem Ring-
schlüssel SW21 (E) fixiert.
8. Drehen Sie die Flanschschraube (3c) mit dem
Ringschlüssel SW13 (D) im Uhrzeigersinn fest.
9. Montieren Sie den Sägeblattschutz (1) und die
Tischeinlage (23) (siehe 9.5).
10. Prüfen Sie die korrekte Einstellung des Spaltkeils
(2) (siehe 9.5.4).
15. Reparatur & Ersatzteilbestellung
Nach Reparatur oder Wartung vergewissern Sie sich,
ob alle sicherheitstechnischen Teile angebracht und in
einwandfreiem Zustand sind. Verletzungsgefährdende
Teile vor anderen Personen und Kindern unzugänglich
aufbewahren.
