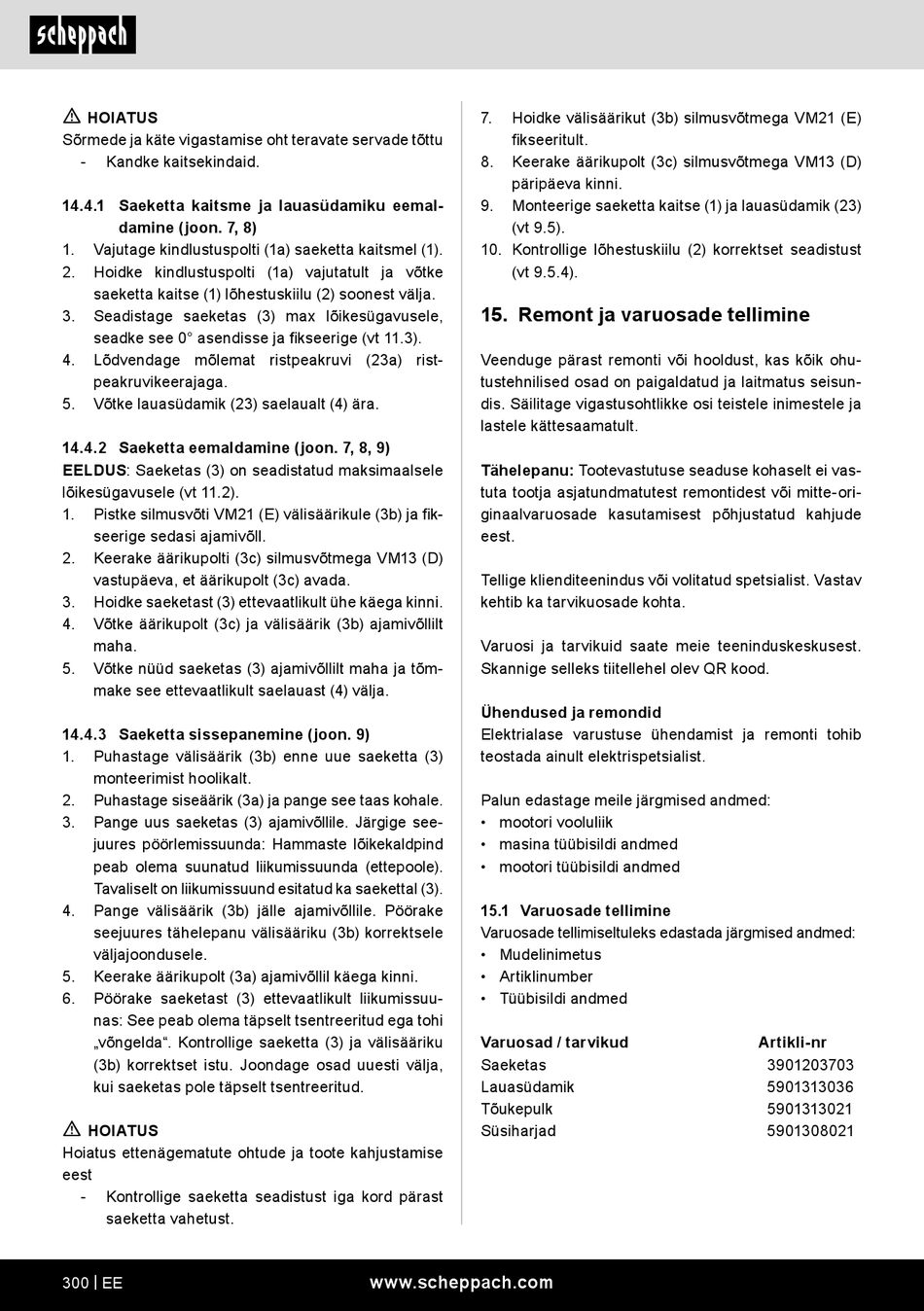

Scheppach HS254 Originalbetriebsanleitung Seite 300

m
HOIATUS
Sõrmede ja käte vigastamise oht teravate servade tõttu
- Kandke kaitsekindaid.
14.4.1 Saeketta kaitsme ja lauasüdamiku eemal-
damine (joon. 7, 8)
1. Vajutage kindlustuspolti (1a) saeketta kaitsmel (1).
2. Hoidke kindlustuspolti (1a) vajutatult ja võtke
saeketta kaitse (1) lõhestuskiilu (2) soonest välja.
3. Seadistage saeketas (3) max lõikesügavusele,
seadke see 0° asendisse ja fikseerige (vt 11.3).
4. Lõdvendage mõlemat ristpeakruvi (23a) rist-
peakruvikeerajaga.
5. Võtke lauasüdamik (23) saelaualt (4) ära.
14.4.2 Saeketta eemaldamine (joon. 7, 8, 9)
EELDUS: Saeketas (3) on seadistatud maksimaalsele
lõikesügavusele (vt 11.2).
1. Pistke silmusvõti VM21 (E) välisäärikule (3b) ja fik-
seerige sedasi ajamivõll.
2. Keerake äärikupolti (3c) silmusvõtmega VM13 (D)
vastupäeva, et äärikupolt (3c) avada.
3. Hoidke saeketast (3) ettevaatlikult ühe käega kinni.
4. Võtke äärikupolt (3c) ja välisäärik (3b) ajamivõllilt
maha.
5. Võtke nüüd saeketas (3) ajamivõllilt maha ja tõm-
make see ettevaatlikult saelauast (4) välja.
14.4.3 Saeketta sissepanemine (joon. 9)
1. Puhastage välisäärik (3b) enne uue saeketta (3)
monteerimist hoolikalt.
2. Puhastage siseäärik (3a) ja pange see taas kohale.
3. Pange uus saeketas (3) ajamivõllile. Järgige see-
juures pöörlemissuunda: Hammaste lõikekaldpind
peab olema suunatud liikumissuunda (ettepoole).
Tavaliselt on liikumissuund esitatud ka saekettal (3).
4. Pange välisäärik (3b) jälle ajamivõllile. Pöörake
seejuures tähelepanu välisääriku (3b) korrektsele
väljajoondusele.
5. Keerake äärikupolt (3a) ajamivõllil käega kinni.
6. Pöörake saeketast (3) ettevaatlikult liikumissuu-
nas: See peab olema täpselt tsentreeritud ega tohi
„võngelda". Kontrollige saeketta (3) ja välisääriku
(3b) korrektset istu. Joondage osad uuesti välja,
kui saeketas pole täpselt tsentreeritud.
m
HOIATUS
Hoiatus ettenägematute ohtude ja toote kahjustamise
eest
- Kontrollige saeketta seadistust iga kord pärast
saeketta vahetust.
300 | EE
7. Hoidke välisäärikut (3b) silmusvõtmega VM21 (E)
fikseeritult.
8. Keerake äärikupolt (3c) silmusvõtmega VM13 (D)
päripäeva kinni.
9. Monteerige saeketta kaitse (1) ja lauasüdamik (23)
(vt 9.5).
10. Kontrollige lõhestuskiilu (2) korrektset seadistust
(vt 9.5.4).
15. Remont ja varuosade tellimine
Veenduge pärast remonti või hooldust, kas kõik ohu-
tustehnilised osad on paigaldatud ja laitmatus seisun-
dis. Säilitage vigastusohtlikke osi teistele inimestele ja
lastele kättesaamatult.
Tähelepanu: Tootevastutuse seaduse kohaselt ei vas-
tuta tootja asjatundmatutest remontidest või mitte-ori-
ginaalvaruosade kasutamisest põhjustatud kahjude
eest.
Tellige klienditeenindus või volitatud spetsialist. Vastav
kehtib ka tarvikuosade kohta.
Varuosi ja tarvikuid saate meie teeninduskeskusest.
Skannige selleks tiitellehel olev QR kood.
Ühendused ja remondid
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Palun edastage meile järgmised andmed:
• mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed
15.1 Varuosade tellimine
Varuosade tellimiseltuleks edastada järgmised andmed:
• Mudelinimetus
• Artiklinumber
• Tüübisildi andmed
Varuosad / tarvikud
Saeketas
Lauasüdamik
Tõukepulk
Süsiharjad
www.scheppach.com
Artikli-nr
3901203703
5901313036
5901313021
5901308021
