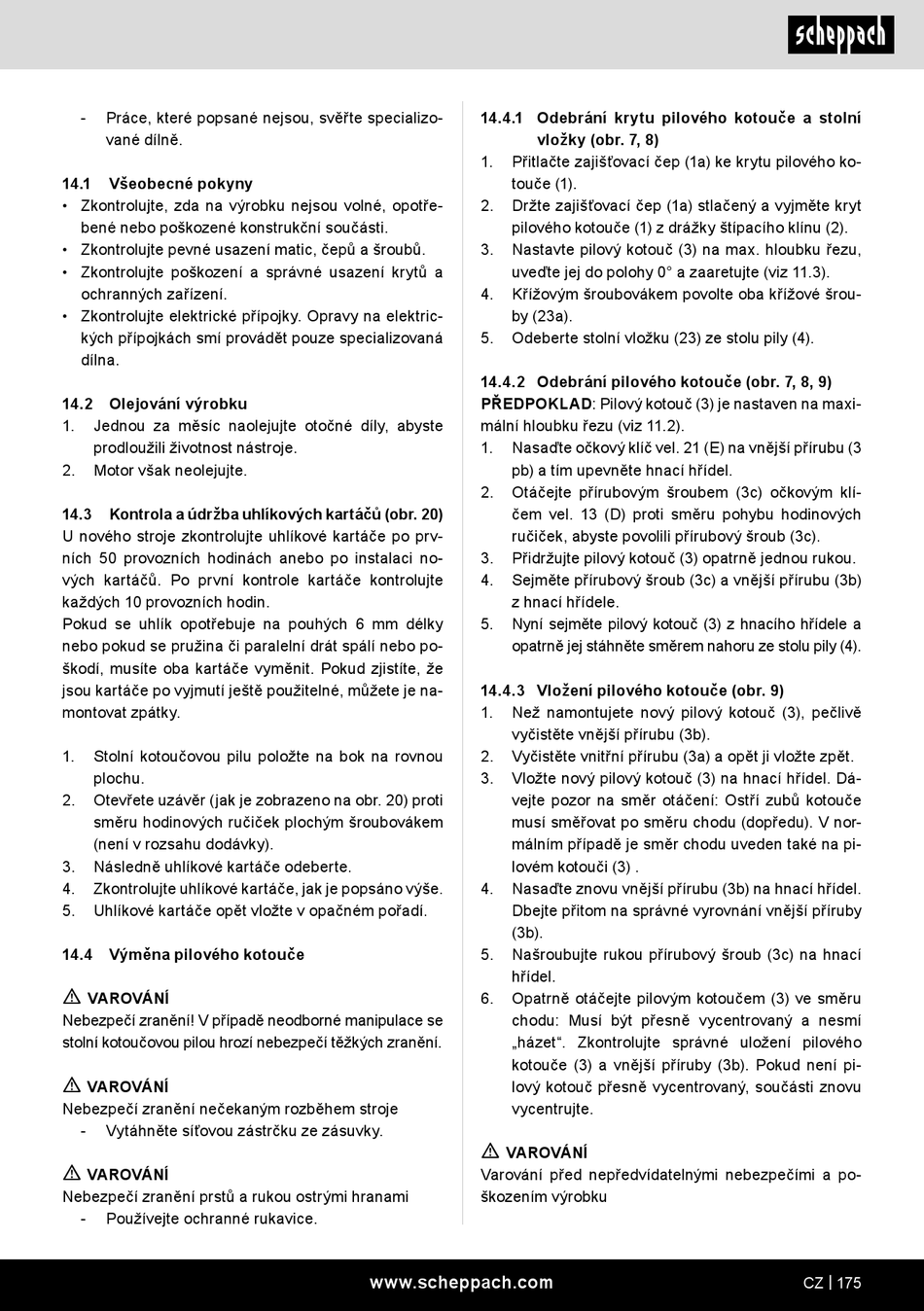

- Práce, které popsané nejsou, svěřte specializo-
vané dílně.
14.1 Všeobecné pokyny
• Zkontrolujte, zda na výrobku nejsou volné, opotře-
bené nebo poškozené konstrukční součásti.
• Zkontrolujte pevné usazení matic, čepů a šroubů.
• Zkontrolujte poškození a správné usazení krytů a
ochranných zařízení.
• Zkontrolujte elektrické přípojky. Opravy na elektric-
kých přípojkách smí provádět pouze specializovaná
dílna.
14.2 Olejování výrobku
1. Jednou za měsíc naolejujte otočné díly, abyste
prodloužili životnost nástroje.
2. Motor však neolejujte.
14.3 Kontrola a údržba uhlíkových kartáčů (obr. 20)
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo po-
škodí, musíte oba kartáče vyměnit. Pokud zjistíte, že
jsou kartáče po vyjmutí ještě použitelné, můžete je na-
montovat zpátky.
1. Stolní kotoučovou pilu položte na bok na rovnou
plochu.
2. Otevřete uzávěr (jak je zobrazeno na obr. 20) proti
směru hodinových ručiček plochým šroubovákem
(není v rozsahu dodávky).
3. Následně uhlíkové kartáče odeberte.
4. Zkontrolujte uhlíkové kartáče, jak je popsáno výše.
5. Uhlíkové kartáče opět vložte v opačném pořadí.
14.4 Výměna pilového kotouče
m
VAROVÁNÍ
Nebezpečí zranění! V případě neodborné manipulace se
stolní kotoučovou pilou hrozí nebezpečí těžkých zranění.
m
VAROVÁNÍ
Nebezpečí zranění nečekaným rozběhem stroje
- Vytáhněte síťovou zástrčku ze zásuvky.
m
VAROVÁNÍ
Nebezpečí zranění prstů a rukou ostrými hranami
- Používejte ochranné rukavice.
14.4.1 Odebrání krytu pilového kotouče a stolní
vložky (obr. 7, 8)
1. Přitlačte zajišťovací čep (1a) ke krytu pilového ko-
touče (1).
2. Držte zajišťovací čep (1a) stlačený a vyjměte kryt
pilového kotouče (1) z drážky štípacího klínu (2).
3. Nastavte pilový kotouč (3) na max. hloubku řezu,
uveďte jej do polohy 0° a zaaretujte (viz 11.3).
4. Křížovým šroubovákem povolte oba křížové šrou-
by (23a).
5. Odeberte stolní vložku (23) ze stolu pily (4).
14.4.2 Odebrání pilového kotouče (obr. 7, 8, 9)
PŘEDPOKLAD: Pilový kotouč (3) je nastaven na maxi-
mální hloubku řezu (viz 11.2).
1. Nasaďte očkový klíč vel. 21 (E) na vnější přírubu (3
pb) a tím upevněte hnací hřídel.
2. Otáčejte přírubovým šroubem (3c) očkovým klí-
čem vel. 13 (D) proti směru pohybu hodinových
ručiček, abyste povolili přírubový šroub (3c).
3. Přidržujte pilový kotouč (3) opatrně jednou rukou.
4. Sejměte přírubový šroub (3c) a vnější přírubu (3b)
z hnací hřídele.
5. Nyní sejměte pilový kotouč (3) z hnacího hřídele a
opatrně jej stáhněte směrem nahoru ze stolu pily (4).
14.4.3 Vložení pilového kotouče (obr. 9)
1. Než namontujete nový pilový kotouč (3), pečlivě
vyčistěte vnější přírubu (3b).
2. Vyčistěte vnitřní přírubu (3a) a opět ji vložte zpět.
3. Vložte nový pilový kotouč (3) na hnací hřídel. Dá-
vejte pozor na směr otáčení: Ostří zubů kotouče
musí směřovat po směru chodu (dopředu). V nor-
málním případě je směr chodu uveden také na pi-
lovém kotouči (3) .
4. Nasaďte znovu vnější přírubu (3b) na hnací hřídel.
Dbejte přitom na správné vyrovnání vnější příruby
(3b).
5. Našroubujte rukou přírubový šroub (3c) na hnací
hřídel.
6. Opatrně otáčejte pilovým kotoučem (3) ve směru
chodu: Musí být přesně vycentrovaný a nesmí
„házet". Zkontrolujte správné uložení pilového
kotouče (3) a vnější příruby (3b). Pokud není pi-
lový kotouč přesně vycentrovaný, součásti znovu
vycentrujte.
m
VAROVÁNÍ
Varování před nepředvídatelnými nebezpečími a po-
škozením výrobku
