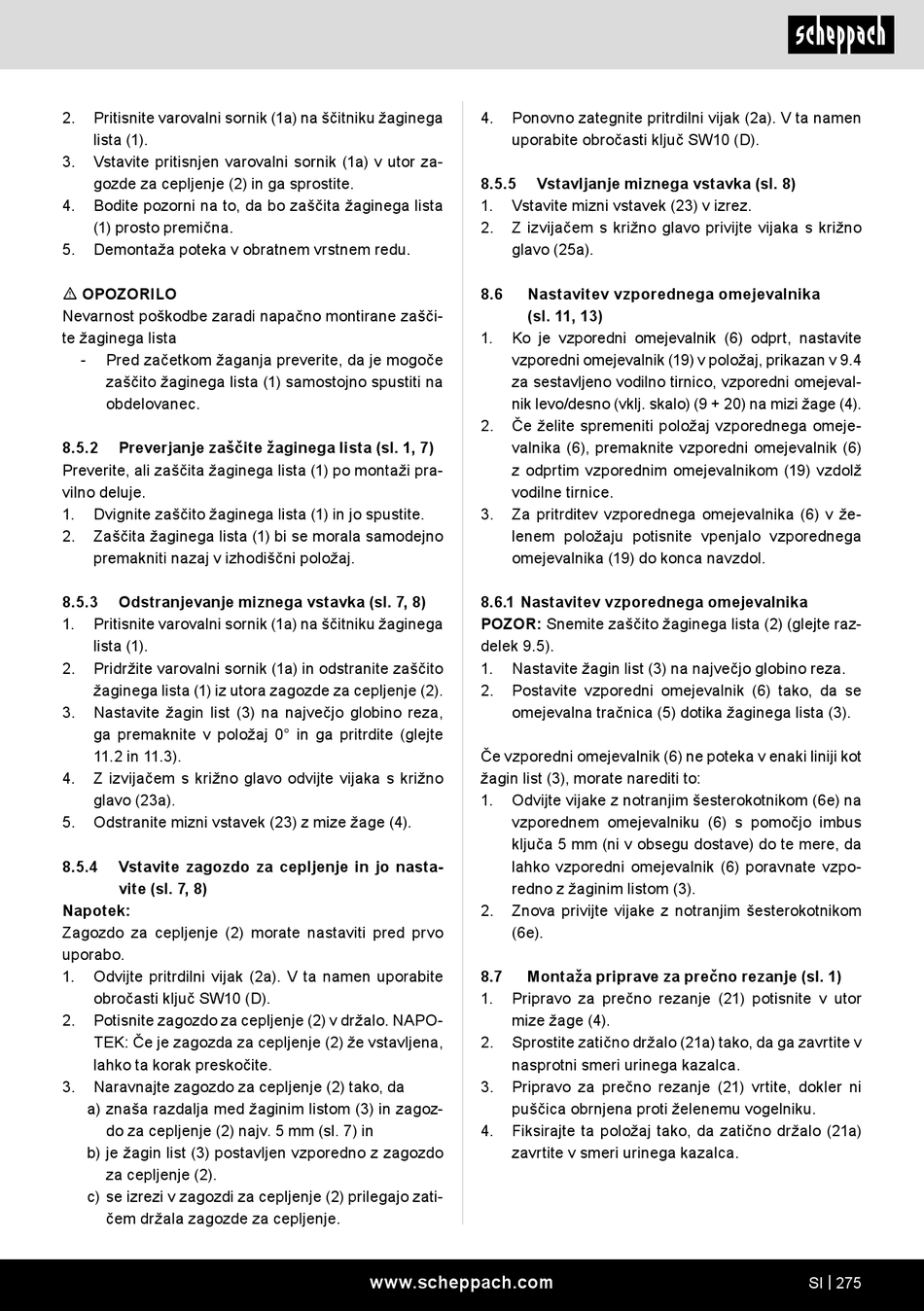

2. Pritisnite varovalni sornik (1a) na ščitniku žaginega
lista (1).
3. Vstavite pritisnjen varovalni sornik (1a) v utor za-
gozde za cepljenje (2) in ga sprostite.
4. Bodite pozorni na to, da bo zaščita žaginega lista
(1) prosto premična.
5. Demontaža poteka v obratnem vrstnem redu.
m OPOZORILO
Nevarnost poškodbe zaradi napačno montirane zašči-
te žaginega lista
- Pred začetkom žaganja preverite, da je mogoče
zaščito žaginega lista (1) samostojno spustiti na
obdelovanec.
8.5.2 Preverjanje zaščite žaginega lista (sl. 1, 7)
Preverite, ali zaščita žaginega lista (1) po montaži pra-
vilno deluje.
1. Dvignite zaščito žaginega lista (1) in jo spustite.
2. Zaščita žaginega lista (1) bi se morala samodejno
premakniti nazaj v izhodiščni položaj.
8.5.3 Odstranjevanje miznega vstavka (sl. 7, 8)
1. Pritisnite varovalni sornik (1a) na ščitniku žaginega
lista (1).
2. Pridržite varovalni sornik (1a) in odstranite zaščito
žaginega lista (1) iz utora zagozde za cepljenje (2).
3. Nastavite žagin list (3) na največjo globino reza,
ga premaknite v položaj 0° in ga pritrdite (glejte
11.2 in 11.3).
4. Z izvijačem s križno glavo odvijte vijaka s križno
glavo (23a).
5. Odstranite mizni vstavek (23) z mize žage (4).
8.5.4 Vstavite zagozdo za cepljenje in jo nasta-
vite (sl. 7, 8)
Napotek:
Zagozdo za cepljenje (2) morate nastaviti pred prvo
uporabo.
1. Odvijte pritrdilni vijak (2a). V ta namen uporabite
obročasti ključ SW10 (D).
2. Potisnite zagozdo za cepljenje (2) v držalo. NAPO-
TEK: Če je zagozda za cepljenje (2) že vstavljena,
lahko ta korak preskočite.
3. Naravnajte zagozdo za cepljenje (2) tako, da
a) znaša razdalja med žaginim listom (3) in zagoz-
do za cepljenje (2) najv. 5 mm (sl. 7) in
b) je žagin list (3) postavljen vzporedno z zagozdo
za cepljenje (2).
c) se izrezi v zagozdi za cepljenje (2) prilegajo zati-
čem držala zagozde za cepljenje.
4. Ponovno zategnite pritrdilni vijak (2a). V ta namen
uporabite obročasti ključ SW10 (D).
8.5.5 Vstavljanje miznega vstavka (sl. 8)
1. Vstavite mizni vstavek (23) v izrez.
2. Z izvijačem s križno glavo privijte vijaka s križno
glavo (25a).
8.6 Nastavitev vzporednega omejevalnika
(sl. 11, 13)
1. Ko je vzporedni omejevalnik (6) odprt, nastavite
vzporedni omejevalnik (19) v položaj, prikazan v 9.4
za sestavljeno vodilno tirnico, vzporedni omejeval-
nik levo/desno (vklj. skalo) (9 + 20) na mizi žage (4).
2. Če želite spremeniti položaj vzporednega omeje-
valnika (6), premaknite vzporedni omejevalnik (6)
z odprtim vzporednim omejevalnikom (19) vzdolž
vodilne tirnice.
3. Za pritrditev vzporednega omejevalnika (6) v že-
lenem položaju potisnite vpenjalo vzporednega
omejevalnika (19) do konca navzdol.
8.6.1 Nastavitev vzporednega omejevalnika
POZOR: Snemite zaščito žaginega lista (2) (glejte raz-
delek 9.5).
1. Nastavite žagin list (3) na največjo globino reza.
2. Postavite vzporedni omejevalnik (6) tako, da se
omejevalna tračnica (5) dotika žaginega lista (3).
Če vzporedni omejevalnik (6) ne poteka v enaki liniji kot
žagin list (3), morate narediti to:
1. Odvijte vijake z notranjim šesterokotnikom (6e) na
vzporednem omejevalniku (6) s pomočjo imbus
ključa 5 mm (ni v obsegu dostave) do te mere, da
lahko vzporedni omejevalnik (6) poravnate vzpo-
redno z žaginim listom (3).
2. Znova privijte vijake z notranjim šesterokotnikom
(6e).
8.7 Montaža priprave za prečno rezanje (sl. 1)
1. Pripravo za prečno rezanje (21) potisnite v utor
mize žage (4).
2. Sprostite zatično držalo (21a) tako, da ga zavrtite v
nasprotni smeri urinega kazalca.
3. Pripravo za prečno rezanje (21) vrtite, dokler ni
puščica obrnjena proti želenemu vogelniku.
4. Fiksirajte ta položaj tako, da zatično držalo (21a)
zavrtite v smeri urinega kazalca.
