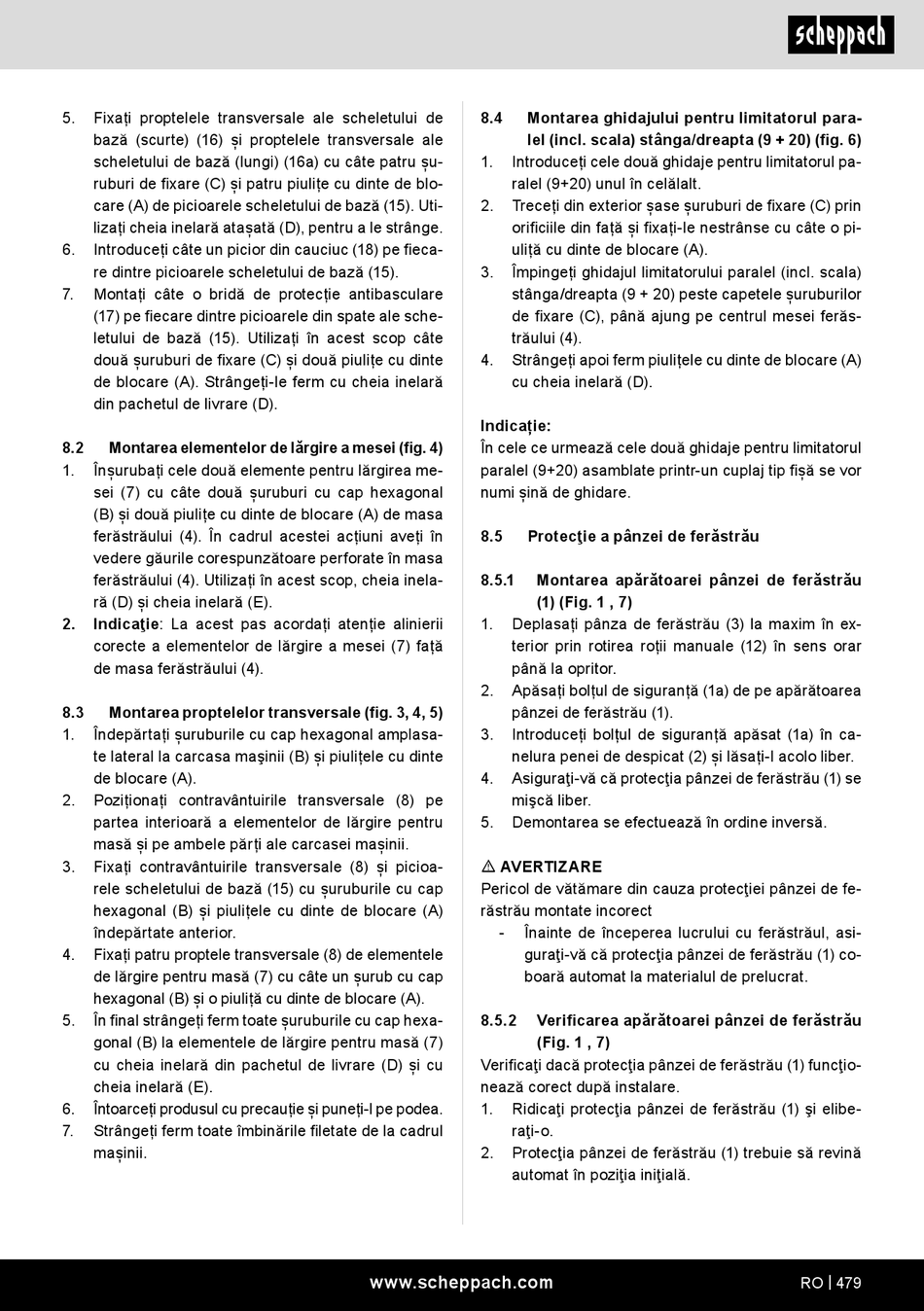

5. Fixați proptelele transversale ale scheletului de
bază (scurte) (16) și proptelele transversale ale
scheletului de bază (lungi) (16a) cu câte patru șu-
ruburi de fixare (C) și patru piulițe cu dinte de blo-
care (A) de picioarele scheletului de bază (15). Uti-
lizați cheia inelară atașată (D), pentru a le strânge.
6. Introduceți câte un picior din cauciuc (18) pe fieca-
re dintre picioarele scheletului de bază (15).
7. Montați câte o bridă de protecție antibasculare
(17) pe fiecare dintre picioarele din spate ale sche-
letului de bază (15). Utilizați în acest scop câte
două șuruburi de fixare (C) și două piulițe cu dinte
de blocare (A). Strângeți-le ferm cu cheia inelară
din pachetul de livrare (D).
8.2 Montarea elementelor de lărgire a mesei (fig. 4)
1. Înșurubați cele două elemente pentru lărgirea me-
sei (7) cu câte două șuruburi cu cap hexagonal
(B) și două piulițe cu dinte de blocare (A) de masa
ferăstrăului (4). În cadrul acestei acțiuni aveți în
vedere găurile corespunzătoare perforate în masa
ferăstrăului (4). Utilizați în acest scop, cheia inela-
ră (D) și cheia inelară (E).
2. Indicaţie: La acest pas acordați atenție alinierii
corecte a elementelor de lărgire a mesei (7) față
de masa ferăstrăului (4).
8.3 Montarea proptelelor transversale (fig. 3, 4, 5)
1. Îndepărtați șuruburile cu cap hexagonal amplasa-
te lateral la carcasa maşinii (B) și piulițele cu dinte
de blocare (A).
2. Poziționați contravântuirile transversale (8) pe
partea interioară a elementelor de lărgire pentru
masă și pe ambele părți ale carcasei mașinii.
3. Fixați contravântuirile transversale (8) și picioa-
rele scheletului de bază (15) cu șuruburile cu cap
hexagonal (B) și piulițele cu dinte de blocare (A)
îndepărtate anterior.
4. Fixați patru proptele transversale (8) de elementele
de lărgire pentru masă (7) cu câte un șurub cu cap
hexagonal (B) și o piuliță cu dinte de blocare (A).
5. În final strângeți ferm toate șuruburile cu cap hexa-
gonal (B) la elementele de lărgire pentru masă (7)
cu cheia inelară din pachetul de livrare (D) și cu
cheia inelară (E).
6. Întoarceți produsul cu precauție și puneți-l pe podea.
7. Strângeți ferm toate îmbinările filetate de la cadrul
mașinii.
8.4 Montarea ghidajului pentru limitatorul para-
lel (incl. scala) stânga/dreapta (9 + 20) (fig. 6)
1. Introduceți cele două ghidaje pentru limitatorul pa-
ralel (9+20) unul în celălalt.
2. Treceți din exterior șase șuruburi de fixare (C) prin
orificiile din față și fixați-le nestrânse cu câte o pi-
uliță cu dinte de blocare (A).
3. Împingeți ghidajul limitatorului paralel (incl. scala)
stânga/dreapta (9 + 20) peste capetele șuruburilor
de fixare (C), până ajung pe centrul mesei ferăs-
trăului (4).
4. Strângeți apoi ferm piulițele cu dinte de blocare (A)
cu cheia inelară (D).
Indicație:
În cele ce urmează cele două ghidaje pentru limitatorul
paralel (9+20) asamblate printr-un cuplaj tip fișă se vor
numi șină de ghidare.
8.5 Protecţie a pânzei de ferăstrău
8.5.1 Montarea apărătoarei pânzei de ferăstrău
(1) (Fig. 1 , 7)
1. Deplasați pânza de ferăstrău (3) la maxim în ex-
terior prin rotirea roții manuale (12) în sens orar
până la opritor.
2. Apăsați bolțul de siguranță (1a) de pe apărătoarea
pânzei de ferăstrău (1).
3. Introduceți bolțul de siguranță apăsat (1a) în ca-
nelura penei de despicat (2) și lăsați-l acolo liber.
4. Asiguraţi-vă că protecţia pânzei de ferăstrău (1) se
mişcă liber.
5. Demontarea se efectuează în ordine inversă.
m AVERTIZARE
Pericol de vătămare din cauza protecţiei pânzei de fe-
răstrău montate incorect
- Înainte de începerea lucrului cu ferăstrăul, asi-
guraţi-vă că protecţia pânzei de ferăstrău (1) co-
boară automat la materialul de prelucrat.
8.5.2 Verificarea apărătoarei pânzei de ferăstrău
(Fig. 1 , 7)
Verificaţi dacă protecţia pânzei de ferăstrău (1) funcţio-
nează corect după instalare.
1. Ridicaţi protecţia pânzei de ferăstrău (1) şi elibe-
raţi-o.
2. Protecţia pânzei de ferăstrău (1) trebuie să revină
automat în poziţia iniţială.
