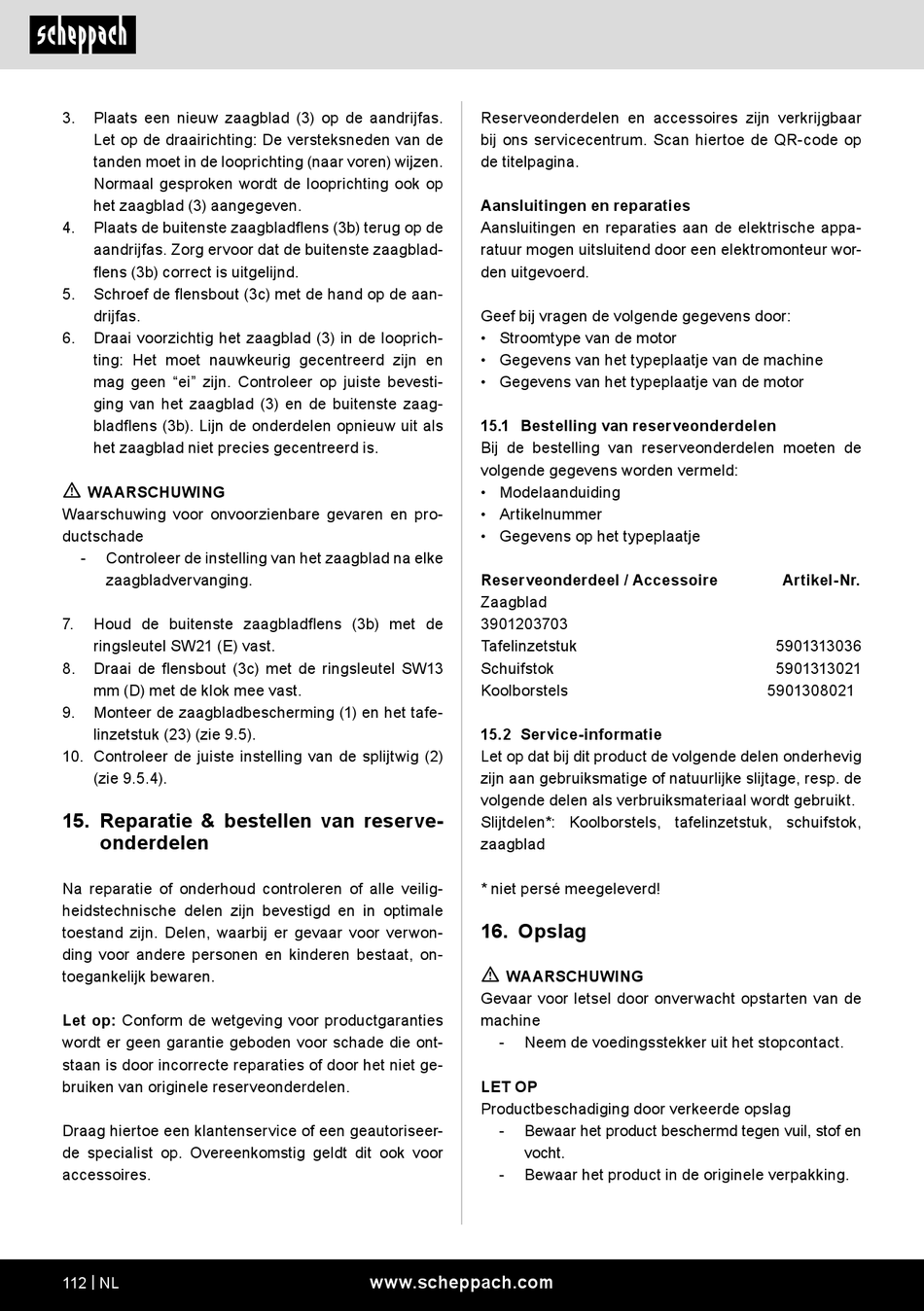

3. Plaats een nieuw zaagblad (3) op de aandrijfas.
Let op de draairichting: De versteksneden van de
tanden moet in de looprichting (naar voren) wijzen.
Normaal gesproken wordt de looprichting ook op
het zaagblad (3) aangegeven.
4. Plaats de buitenste zaagbladflens (3b) terug op de
aandrijfas. Zorg ervoor dat de buitenste zaagblad-
flens (3b) correct is uitgelijnd.
5. Schroef de flensbout (3c) met de hand op de aan-
drijfas.
6. Draai voorzichtig het zaagblad (3) in de looprich-
ting: Het moet nauwkeurig gecentreerd zijn en
mag geen "ei" zijn. Controleer op juiste bevesti-
ging van het zaagblad (3) en de buitenste zaag-
bladflens (3b). Lijn de onderdelen opnieuw uit als
het zaagblad niet precies gecentreerd is.
m
WAARSCHUWING
Waarschuwing voor onvoorzienbare gevaren en pro-
ductschade
- Controleer de instelling van het zaagblad na elke
zaagbladvervanging.
7. Houd de buitenste zaagbladflens (3b) met de
ringsleutel SW21 (E) vast.
8. Draai de flensbout (3c) met de ringsleutel SW13
mm (D) met de klok mee vast.
9. Monteer de zaagbladbescherming (1) en het tafe-
linzetstuk (23) (zie 9.5).
10. Controleer de juiste instelling van de splijtwig (2)
(zie 9.5.4).
15. Reparatie & bestellen van reserve-
onderdelen
Na reparatie of onderhoud controleren of alle veilig-
heidstechnische delen zijn bevestigd en in optimale
toestand zijn. Delen, waarbij er gevaar voor verwon-
ding voor andere personen en kinderen bestaat, on-
toegankelijk bewaren.
Let op: Conform de wetgeving voor productgaranties
wordt er geen garantie geboden voor schade die ont-
staan is door incorrecte reparaties of door het niet ge-
bruiken van originele reserveonderdelen.
Draag hiertoe een klantenservice of een geautoriseer-
de specialist op. Overeenkomstig geldt dit ook voor
accessoires.
112 | NL
Reserveonderdelen en accessoires zijn verkrijgbaar
bij ons servicecentrum. Scan hiertoe de QR-code op
de titelpagina.
Aansluitingen en reparaties
Aansluitingen en reparaties aan de elektrische appa-
ratuur mogen uitsluitend door een elektromonteur wor-
den uitgevoerd.
Geef bij vragen de volgende gegevens door:
• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor
15.1 Bestelling van reserveonderdelen
Bij de bestelling van reserveonderdelen moeten de
volgende gegevens worden vermeld:
• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje
Reserveonderdeel / Accessoire
Zaagblad
3901203703
Tafelinzetstuk
Schuifstok
Koolborstels
15.2 Service-informatie
Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtdelen*: Koolborstels, tafelinzetstuk, schuifstok,
zaagblad
* niet persé meegeleverd!
16. Opslag
m
WAARSCHUWING
Gevaar voor letsel door onverwacht opstarten van de
machine
- Neem de voedingsstekker uit het stopcontact.
LET OP
Productbeschadiging door verkeerde opslag
- Bewaar het product beschermd tegen vuil, stof en
vocht.
- Bewaar het product in de originele verpakking.
www.scheppach.com
Artikel-Nr.
5901313036
5901313021
5901308021
