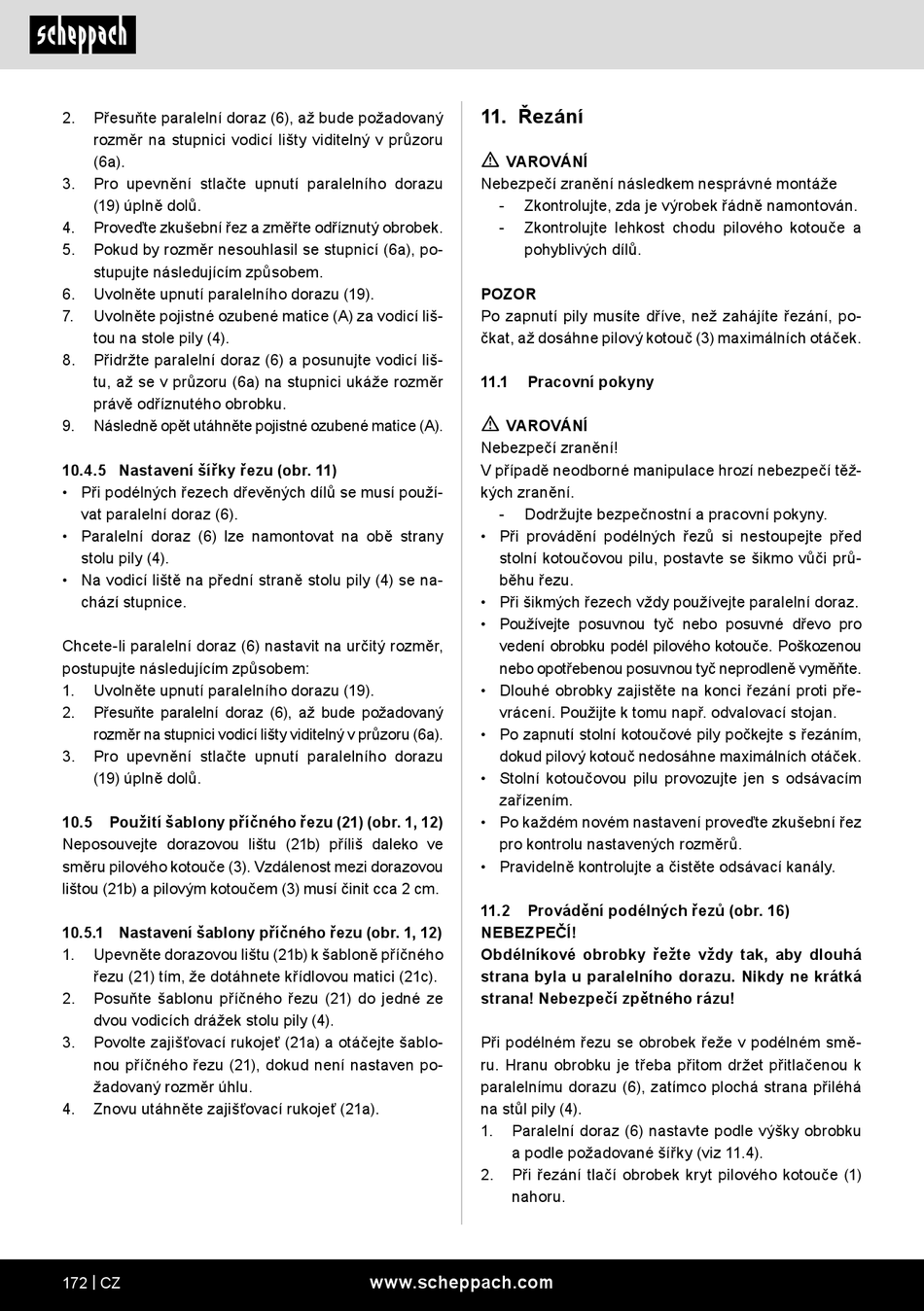

Scheppach HS254 Originalbetriebsanleitung Seite 172

2. Přesuňte paralelní doraz (6), až bude požadovaný
rozměr na stupnici vodicí lišty viditelný v průzoru
(6a).
3. Pro upevnění stlačte upnutí paralelního dorazu
(19) úplně dolů.
4. Proveďte zkušební řez a změřte odříznutý obrobek.
5. Pokud by rozměr nesouhlasil se stupnicí (6a), po-
stupujte následujícím způsobem.
6. Uvolněte upnutí paralelního dorazu (19).
7. Uvolněte pojistné ozubené matice (A) za vodicí liš-
tou na stole pily (4).
8. Přidržte paralelní doraz (6) a posunujte vodicí liš-
tu, až se v průzoru (6a) na stupnici ukáže rozměr
právě odříznutého obrobku.
9. Následně opět utáhněte pojistné ozubené matice (A).
10.4.5 Nastavení šířky řezu (obr. 11)
• Při podélných řezech dřevěných dílů se musí použí-
vat paralelní doraz (6).
• Paralelní doraz (6) lze namontovat na obě strany
stolu pily (4).
• Na vodicí liště na přední straně stolu pily (4) se na-
chází stupnice.
Chcete-li paralelní doraz (6) nastavit na určitý rozměr,
postupujte následujícím způsobem:
1. Uvolněte upnutí paralelního dorazu (19).
2. Přesuňte paralelní doraz (6), až bude požadovaný
rozměr na stupnici vodicí lišty viditelný v průzoru (6a).
3. Pro upevnění stlačte upnutí paralelního dorazu
(19) úplně dolů.
10.5 Použití šablony příčného řezu (21) (obr. 1, 12)
Neposouvejte dorazovou lištu (21b) příliš daleko ve
směru pilového kotouče (3). Vzdálenost mezi dorazovou
lištou (21b) a pilovým kotoučem (3) musí činit cca 2 cm.
10.5.1 Nastavení šablony příčného řezu (obr. 1, 12)
1. Upevněte dorazovou lištu (21b) k šabloně příčného
řezu (21) tím, že dotáhnete křídlovou matici (21c).
2. Posuňte šablonu příčného řezu (21) do jedné ze
dvou vodicích drážek stolu pily (4).
3. Povolte zajišťovací rukojeť (21a) a otáčejte šablo-
nou příčného řezu (21), dokud není nastaven po-
žadovaný rozměr úhlu.
4. Znovu utáhněte zajišťovací rukojeť (21a).
172 | CZ
11. Řezání
m
VAROVÁNÍ
Nebezpečí zranění následkem nesprávné montáže
- Zkontrolujte, zda je výrobek řádně namontován.
- Zkontrolujte lehkost chodu pilového kotouče a
pohyblivých dílů.
POZOR
Po zapnutí pily musíte dříve, než zahájíte řezání, po-
čkat, až dosáhne pilový kotouč (3) maximálních otáček.
11.1 Pracovní pokyny
m
VAROVÁNÍ
Nebezpečí zranění!
V případě neodborné manipulace hrozí nebezpečí těž-
kých zranění.
- Dodržujte bezpečnostní a pracovní pokyny.
• Při provádění podélných řezů si nestoupejte před
stolní kotoučovou pilu, postavte se šikmo vůči prů-
běhu řezu.
• Při šikmých řezech vždy používejte paralelní doraz.
• Používejte posuvnou tyč nebo posuvné dřevo pro
vedení obrobku podél pilového kotouče. Poškozenou
nebo opotřebenou posuvnou tyč neprodleně vyměňte.
• Dlouhé obrobky zajistěte na konci řezání proti pře-
vrácení. Použijte k tomu např. odvalovací stojan.
• Po zapnutí stolní kotoučové pily počkejte s řezáním,
dokud pilový kotouč nedosáhne maximálních otáček.
• Stolní kotoučovou pilu provozujte jen s odsávacím
zařízením.
• Po každém novém nastavení proveďte zkušební řez
pro kontrolu nastavených rozměrů.
• Pravidelně kontrolujte a čistěte odsávací kanály.
11.2 Provádění podélných řezů (obr. 16)
NEBEZPEČÍ!
Obdélníkové obrobky řežte vždy tak, aby dlouhá
strana byla u paralelního dorazu. Nikdy ne krátká
strana! Nebezpečí zpětného rázu!
Při podélném řezu se obrobek řeže v podélném smě-
ru. Hranu obrobku je třeba přitom držet přitlačenou k
paralelnímu dorazu (6), zatímco plochá strana přiléhá
na stůl pily (4).
1. Paralelní doraz (6) nastavte podle výšky obrobku
a podle požadované šířky (viz 11.4).
2. Při řezání tlačí obrobek kryt pilového kotouče (1)
nahoru.
