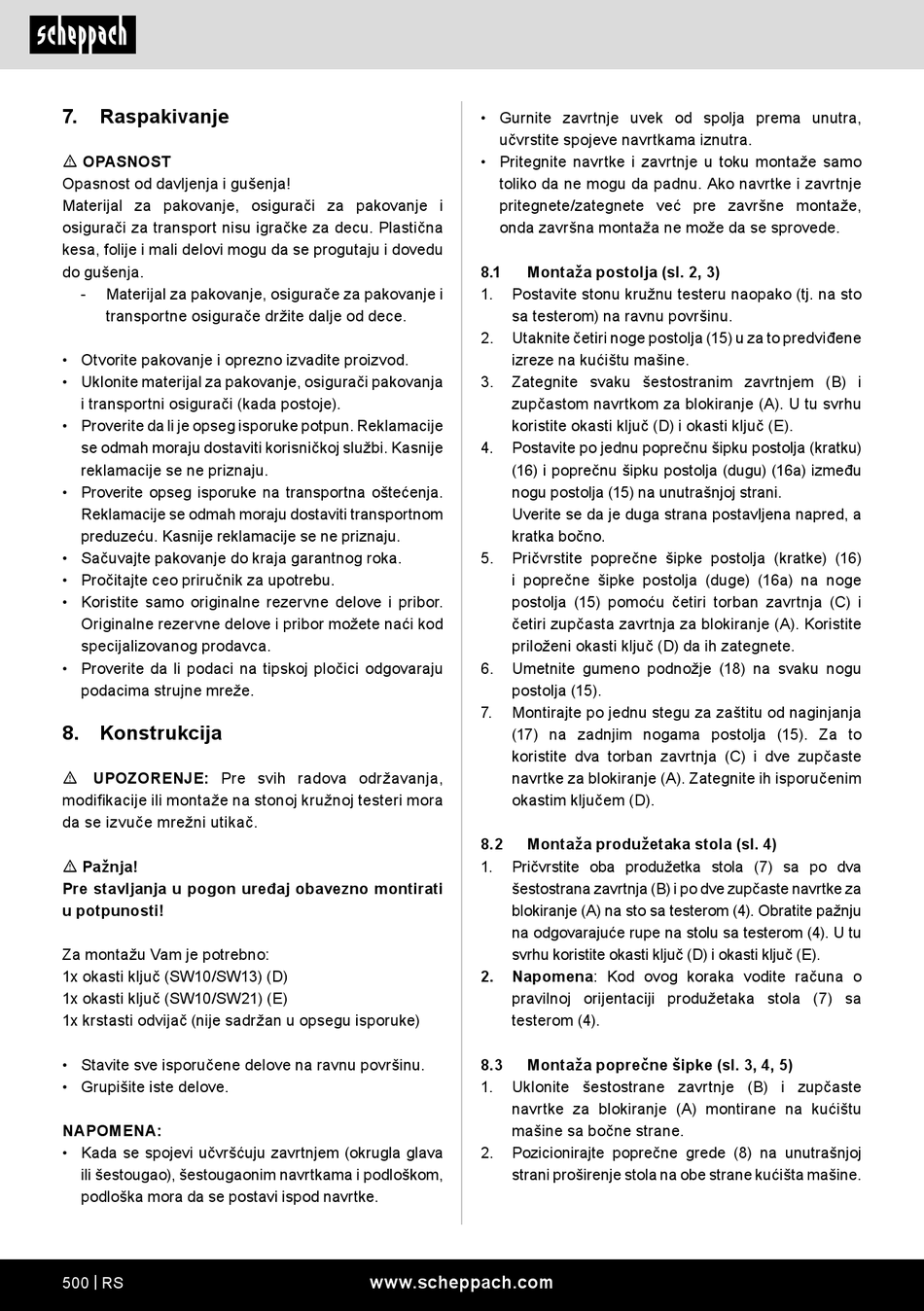

7. Raspakivanje
m OPASNOST
Opasnost od davljenja i gušenja!
Materijal za pakovanje, osigurači za pakovanje i
osigurači za transport nisu igračke za decu. Plastična
kesa, folije i mali delovi mogu da se progutaju i dovedu
do gušenja.
- Materijal za pakovanje, osigurače za pakovanje i
transportne osigurače držite dalje od dece.
• Otvorite pakovanje i oprezno izvadite proizvod.
• Uklonite materijal za pakovanje, osigurači pakovanja
i transportni osigurači (kada postoje).
• Proverite da li je opseg isporuke potpun. Reklamacije
se odmah moraju dostaviti korisničkoj službi. Kasnije
reklamacije se ne priznaju.
• Proverite opseg isporuke na transportna oštećenja.
Reklamacije se odmah moraju dostaviti transportnom
preduzeću. Kasnije reklamacije se ne priznaju.
• Sačuvajte pakovanje do kraja garantnog roka.
• Pročitajte ceo priručnik za upotrebu.
• Koristite samo originalne rezervne delove i pribor.
Originalne rezervne delove i pribor možete naći kod
specijalizovanog prodavca.
• Proverite da li podaci na tipskoj pločici odgovaraju
podacima strujne mreže.
8. Konstrukcija
m UPOZORENJE: Pre svih radova održavanja,
modifikacije ili montaže na stonoj kružnoj testeri mora
da se izvuče mrežni utikač.
m Pažnja!
Pre stavljanja u pogon uređaj obavezno montirati
u potpunosti!
Za montažu Vam je potrebno:
1x okasti ključ (SW10/SW13) (D)
1x okasti ključ (SW10/SW21) (E)
1x krstasti odvijač (nije sadržan u opsegu isporuke)
• Stavite sve isporučene delove na ravnu površinu.
• Grupišite iste delove.
NAPOMENA:
• Kada se spojevi učvršćuju zavrtnjem (okrugla glava
ili šestougao), šestougaonim navrtkama i podloškom,
podloška mora da se postavi ispod navrtke.
500 | RS
• Gurnite zavrtnje uvek od spolja prema unutra,
učvrstite spojeve navrtkama iznutra.
• Pritegnite navrtke i zavrtnje u toku montaže samo
toliko da ne mogu da padnu. Ako navrtke i zavrtnje
pritegnete/zategnete već pre završne montaže,
onda završna montaža ne može da se sprovede.
8.1 Montaža postolja (sl. 2, 3)
1. Postavite stonu kružnu testeru naopako (tj. na sto
sa testerom) na ravnu površinu.
2. Utaknite četiri noge postolja (15) u za to predviđene
izreze na kućištu mašine.
3. Zategnite svaku šestostranim zavrtnjem (B) i
zupčastom navrtkom za blokiranje (A). U tu svrhu
koristite okasti ključ (D) i okasti ključ (E).
4. Postavite po jednu poprečnu šipku postolja (kratku)
(16) i poprečnu šipku postolja (dugu) (16a) između
nogu postolja (15) na unutrašnjoj strani.
Uverite se da je duga strana postavljena napred, a
kratka bočno.
5. Pričvrstite poprečne šipke postolja (kratke) (16)
i poprečne šipke postolja (duge) (16a) na noge
postolja (15) pomoću četiri torban zavrtnja (C) i
četiri zupčasta zavrtnja za blokiranje (A). Koristite
priloženi okasti ključ (D) da ih zategnete.
6. Umetnite gumeno podnožje (18) na svaku nogu
postolja (15).
7. Montirajte po jednu stegu za zaštitu od naginjanja
(17) na zadnjim nogama postolja (15). Za to
koristite dva torban zavrtnja (C) i dve zupčaste
navrtke za blokiranje (A). Zategnite ih isporučenim
okastim ključem (D).
8.2 Montaža produžetaka stola (sl. 4)
1. Pričvrstite oba produžetka stola (7) sa po dva
šestostrana zavrtnja (B) i po dve zupčaste navrtke za
blokiranje (A) na sto sa testerom (4). Obratite pažnju
na odgovarajuće rupe na stolu sa testerom (4). U tu
svrhu koristite okasti ključ (D) i okasti ključ (E).
2. Napomena: Kod ovog koraka vodite računa o
pravilnoj orijentaciji produžetaka stola (7) sa
testerom (4).
8.3 Montaža poprečne šipke (sl. 3, 4, 5)
1. Uklonite šestostrane zavrtnje (B) i zupčaste
navrtke za blokiranje (A) montirane na kućištu
mašine sa bočne strane.
2. Pozicionirajte poprečne grede (8) na unutrašnjoj
strani proširenje stola na obe strane kućišta mašine.
