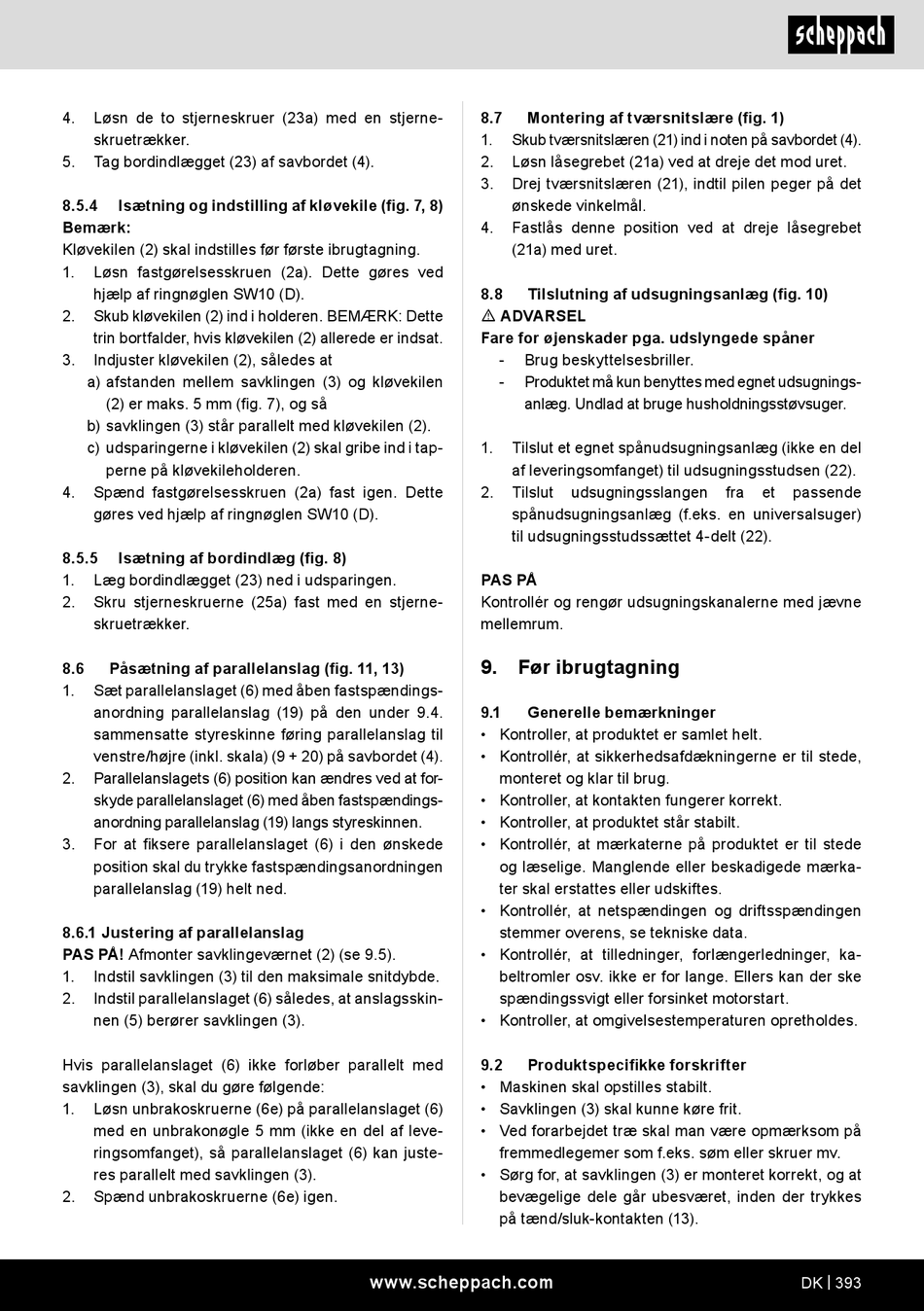

4. Løsn de to stjerneskruer (23a) med en stjerne-
skruetrækker.
5. Tag bordindlægget (23) af savbordet (4).
8.5.4 Isætning og indstilling af kløvekile (fig. 7, 8)
Bemærk:
Kløvekilen (2) skal indstilles før første ibrugtagning.
1. Løsn fastgørelsesskruen (2a). Dette gøres ved
hjælp af ringnøglen SW10 (D).
2. Skub kløvekilen (2) ind i holderen. BEMÆRK: Dette
trin bortfalder, hvis kløvekilen (2) allerede er indsat.
3. Indjuster kløvekilen (2), således at
a) afstanden mellem savklingen (3) og kløvekilen
(2) er maks. 5 mm (fig. 7), og så
b) savklingen (3) står parallelt med kløvekilen (2).
c) udsparingerne i kløvekilen (2) skal gribe ind i tap-
perne på kløvekileholderen.
4. Spænd fastgørelsesskruen (2a) fast igen. Dette
gøres ved hjælp af ringnøglen SW10 (D).
8.5.5 Isætning af bordindlæg (fig. 8)
1. Læg bordindlægget (23) ned i udsparingen.
2. Skru stjerneskruerne (25a) fast med en stjerne-
skruetrækker.
8.6 Påsætning af parallelanslag (fig. 11, 13)
1. Sæt parallelanslaget (6) med åben fastspændings-
anordning parallelanslag (19) på den under 9.4.
sammensatte styreskinne føring parallelanslag til
venstre/højre (inkl. skala) (9 + 20) på savbordet (4).
2. Parallelanslagets (6) position kan ændres ved at for-
skyde parallelanslaget (6) med åben fastspændings-
anordning parallelanslag (19) langs styreskinnen.
3. For at fiksere parallelanslaget (6) i den ønskede
position skal du trykke fastspændingsanordningen
parallelanslag (19) helt ned.
8.6.1 Justering af parallelanslag
PAS PÅ! Afmonter savklingeværnet (2) (se 9.5).
1. Indstil savklingen (3) til den maksimale snitdybde.
2. Indstil parallelanslaget (6) således, at anslagsskin-
nen (5) berører savklingen (3).
Hvis parallelanslaget (6) ikke forløber parallelt med
savklingen (3), skal du gøre følgende:
1. Løsn unbrakoskruerne (6e) på parallelanslaget (6)
med en unbrakonøgle 5 mm (ikke en del af leve-
ringsomfanget), så parallelanslaget (6) kan juste-
res parallelt med savklingen (3).
2. Spænd unbrakoskruerne (6e) igen.
8.7 Montering af tværsnitslære (fig. 1)
1. Skub tværsnitslæren (21) ind i noten på savbordet (4).
2. Løsn låsegrebet (21a) ved at dreje det mod uret.
3. Drej tværsnitslæren (21), indtil pilen peger på det
ønskede vinkelmål.
4. Fastlås denne position ved at dreje låsegrebet
(21a) med uret.
8.8 Tilslutning af udsugningsanlæg (fig. 10)
m ADVARSEL
Fare for øjenskader pga. udslyngede spåner
- Brug beskyttelsesbriller.
- Produktet må kun benyttes med egnet udsugnings-
anlæg. Undlad at bruge husholdningsstøvsuger.
1. Tilslut et egnet spånudsugningsanlæg (ikke en del
af leveringsomfanget) til udsugningsstudsen (22).
2. Tilslut
spånudsugningsanlæg (f.eks. en universalsuger)
til udsugningsstudssættet 4-delt (22).
PAS PÅ
Kontrollér og rengør udsugningskanalerne med jævne
mellemrum.
9. Før ibrugtagning
9.1 Generelle bemærkninger
• Kontroller, at produktet er samlet helt.
• Kontrollér, at sikkerhedsafdækningerne er til stede,
monteret og klar til brug.
• Kontroller, at kontakten fungerer korrekt.
• Kontroller, at produktet står stabilt.
• Kontrollér, at mærkaterne på produktet er til stede
og læselige. Manglende eller beskadigede mærka-
ter skal erstattes eller udskiftes.
• Kontrollér, at netspændingen og driftsspændingen
stemmer overens, se tekniske data.
• Kontrollér, at tilledninger, forlængerledninger, ka-
beltromler osv. ikke er for lange. Ellers kan der ske
spændingssvigt eller forsinket motorstart.
• Kontroller, at omgivelsestemperaturen opretholdes.
9.2 Produktspecifikke forskrifter
• Maskinen skal opstilles stabilt.
• Savklingen (3) skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på
fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen (3) er monteret korrekt, og at
bevægelige dele går ubesværet, inden der trykkes
på tænd/sluk-kontakten (13).
www.scheppach.com
udsugningsslangen fra et passende
DK | 393
