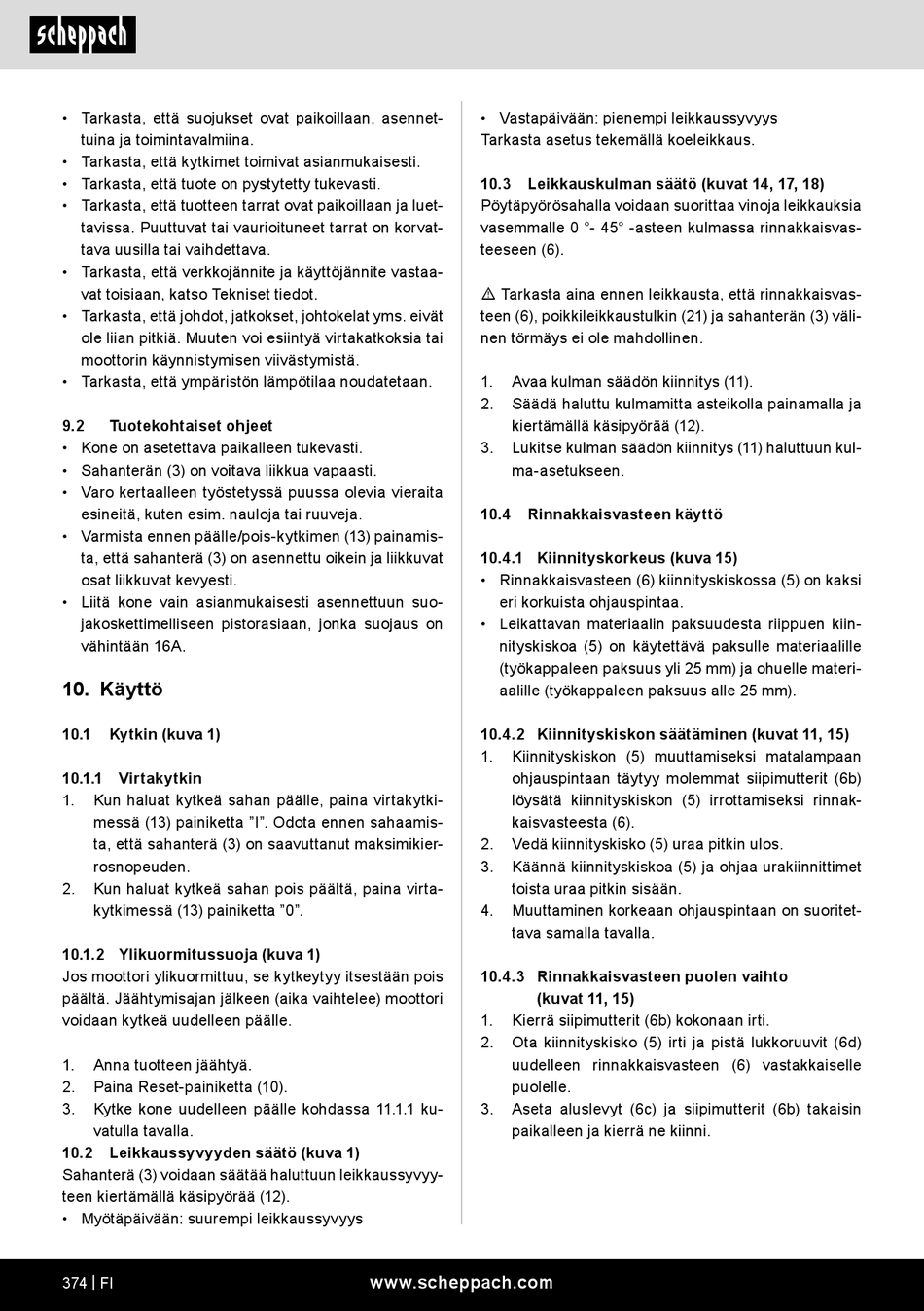

• Tarkasta, että suojukset ovat paikoillaan, asennet-
tuina ja toimintavalmiina.
• Tarkasta, että kytkimet toimivat asianmukaisesti.
• Tarkasta, että tuote on pystytetty tukevasti.
• Tarkasta, että tuotteen tarrat ovat paikoillaan ja luet-
tavissa. Puuttuvat tai vaurioituneet tarrat on korvat-
tava uusilla tai vaihdettava.
• Tarkasta, että verkkojännite ja käyttöjännite vastaa-
vat toisiaan, katso Tekniset tiedot.
• Tarkasta, että johdot, jatkokset, johtokelat yms. eivät
ole liian pitkiä. Muuten voi esiintyä virtakatkoksia tai
moottorin käynnistymisen viivästymistä.
• Tarkasta, että ympäristön lämpötilaa noudatetaan.
9.2 Tuotekohtaiset ohjeet
• Kone on asetettava paikalleen tukevasti.
• Sahanterän (3) on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle/pois-kytkimen (13) painamis-
ta, että sahanterä (3) on asennettu oikein ja liikkuvat
osat liikkuvat kevyesti.
• Liitä kone vain asianmukaisesti asennettuun suo-
jakoskettimelliseen pistorasiaan, jonka suojaus on
vähintään 16A.
10. Käyttö
10.1 Kytkin (kuva 1)
10.1.1 Virtakytkin
1. Kun haluat kytkeä sahan päälle, paina virtakytki-
messä (13) painiketta "I". Odota ennen sahaamis-
ta, että sahanterä (3) on saavuttanut maksimikier-
rosnopeuden.
2. Kun haluat kytkeä sahan pois päältä, paina virta-
kytkimessä (13) painiketta "0".
10.1.2 Ylikuormitussuoja (kuva 1)
Jos moottori ylikuormittuu, se kytkeytyy itsestään pois
päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori
voidaan kytkeä uudelleen päälle.
1. Anna tuotteen jäähtyä.
2. Paina Reset-painiketta (10).
3. Kytke kone uudelleen päälle kohdassa 11.1.1 ku-
vatulla tavalla.
10.2 Leikkaussyvyyden säätö (kuva 1)
Sahanterä (3) voidaan säätää haluttuun leikkaussyvyy-
teen kiertämällä käsipyörää (12).
• Myötäpäivään: suurempi leikkaussyvyys
374 | FI
• Vastapäivään: pienempi leikkaussyvyys
Tarkasta asetus tekemällä koeleikkaus.
10.3 Leikkauskulman säätö (kuvat 14, 17, 18)
Pöytäpyörösahalla voidaan suorittaa vinoja leikkauksia
vasemmalle 0 °- 45° -asteen kulmassa rinnakkaisvas-
teeseen (6).
m Tarkasta aina ennen leikkausta, että rinnakkaisvas-
teen (6), poikkileikkaustulkin (21) ja sahanterän (3) väli-
nen törmäys ei ole mahdollinen.
1. Avaa kulman säädön kiinnitys (11).
2. Säädä haluttu kulmamitta asteikolla painamalla ja
kiertämällä käsipyörää (12).
3. Lukitse kulman säädön kiinnitys (11) haluttuun kul-
ma-asetukseen.
10.4 Rinnakkaisvasteen käyttö
10.4.1 Kiinnityskorkeus (kuva 15)
• Rinnakkaisvasteen (6) kiinnityskiskossa (5) on kaksi
eri korkuista ohjauspintaa.
• Leikattavan materiaalin paksuudesta riippuen kiin-
nityskiskoa (5) on käytettävä paksulle materiaalille
(työkappaleen paksuus yli 25 mm) ja ohuelle materi-
aalille (työkappaleen paksuus alle 25 mm).
10.4.2 Kiinnityskiskon säätäminen (kuvat 11, 15)
1. Kiinnityskiskon (5) muuttamiseksi matalampaan
ohjauspintaan täytyy molemmat siipimutterit (6b)
löysätä kiinnityskiskon (5) irrottamiseksi rinnak-
kaisvasteesta (6).
2. Vedä kiinnityskisko (5) uraa pitkin ulos.
3. Käännä kiinnityskiskoa (5) ja ohjaa urakiinnittimet
toista uraa pitkin sisään.
4. Muuttaminen korkeaan ohjauspintaan on suoritet-
tava samalla tavalla.
10.4.3 Rinnakkaisvasteen puolen vaihto
(kuvat 11, 15)
1. Kierrä siipimutterit (6b) kokonaan irti.
2. Ota kiinnityskisko (5) irti ja pistä lukkoruuvit (6d)
uudelleen rinnakkaisvasteen (6) vastakkaiselle
puolelle.
3. Aseta aluslevyt (6c) ja siipimutterit (6b) takaisin
paikalleen ja kierrä ne kiinni.
