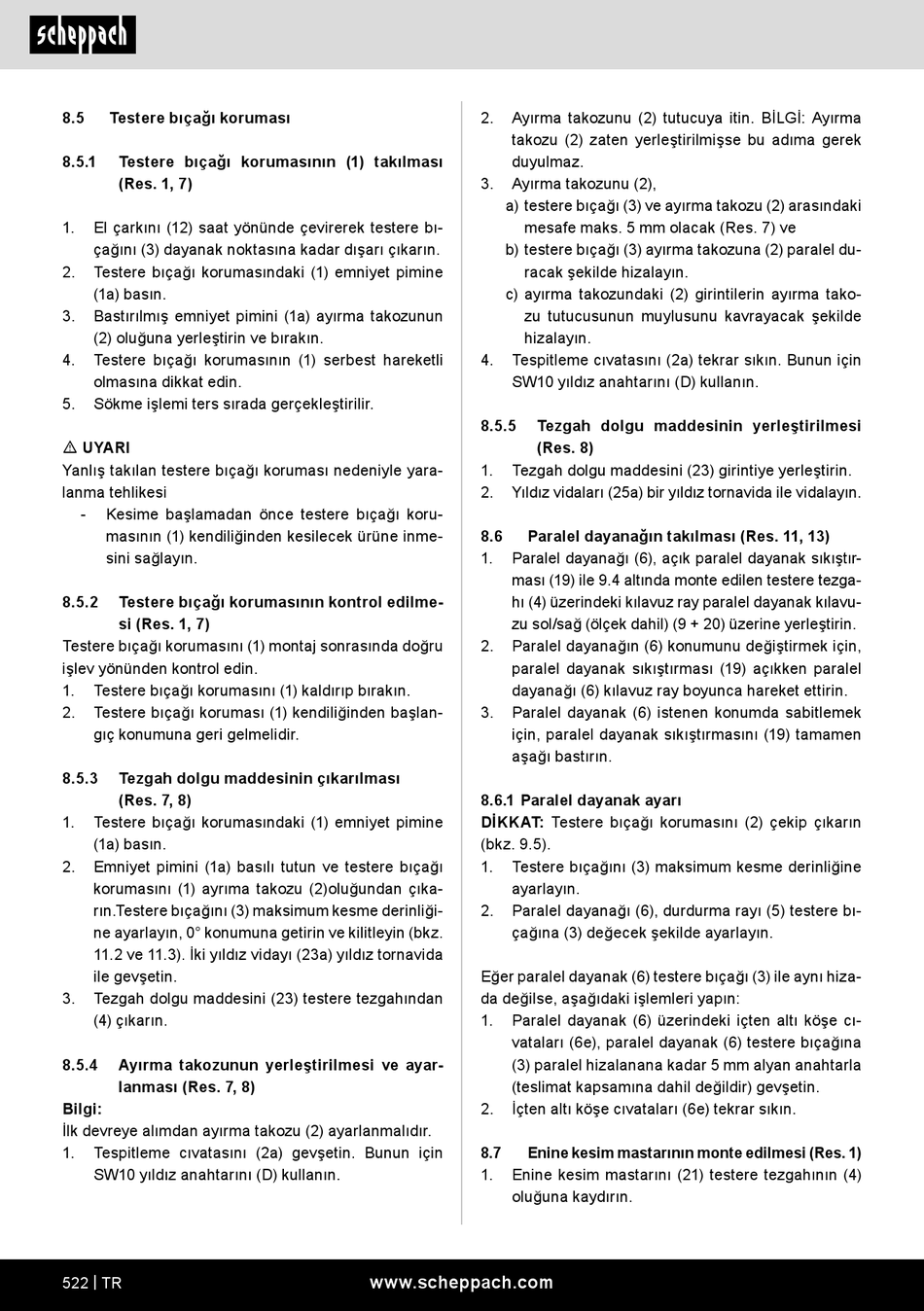

8.5 Testere bıçağı koruması
8.5.1 Testere bıçağı korumasının (1) takılması
(Res. 1, 7)
1. El çarkını (12) saat yönünde çevirerek testere bı-
çağını (3) dayanak noktasına kadar dışarı çıkarın.
2. Testere bıçağı korumasındaki (1) emniyet pimine
(1a) basın.
3. Bastırılmış emniyet pimini (1a) ayırma takozunun
(2) oluğuna yerleştirin ve bırakın.
4. Testere bıçağı korumasının (1) serbest hareketli
olmasına dikkat edin.
5. Sökme işlemi ters sırada gerçekleştirilir.
m UYARI
Yanlış takılan testere bıçağı koruması nedeniyle yara-
lanma tehlikesi
- Kesime başlamadan önce testere bıçağı koru-
masının (1) kendiliğinden kesilecek ürüne inme-
sini sağlayın.
8.5.2 Testere bıçağı korumasının kontrol edilme-
si (Res. 1, 7)
Testere bıçağı korumasını (1) montaj sonrasında doğru
işlev yönünden kontrol edin.
1. Testere bıçağı korumasını (1) kaldırıp bırakın.
2. Testere bıçağı koruması (1) kendiliğinden başlan-
gıç konumuna geri gelmelidir.
8.5.3 Tezgah dolgu maddesinin çıkarılması
(Res. 7, 8)
1. Testere bıçağı korumasındaki (1) emniyet pimine
(1a) basın.
2. Emniyet pimini (1a) basılı tutun ve testere bıçağı
korumasını (1) ayrıma takozu (2)oluğundan çıka-
rın.Testere bıçağını (3) maksimum kesme derinliği-
ne ayarlayın, 0° konumuna getirin ve kilitleyin (bkz.
11.2 ve 11.3). İki yıldız vidayı (23a) yıldız tornavida
ile gevşetin.
3. Tezgah dolgu maddesini (23) testere tezgahından
(4) çıkarın.
8.5.4 Ayırma takozunun yerleştirilmesi ve ayar-
lanması (Res. 7, 8)
Bilgi:
İlk devreye alımdan ayırma takozu (2) ayarlanmalıdır.
1. Tespitleme cıvatasını (2a) gevşetin. Bunun için
SW10 yıldız anahtarını (D) kullanın.
522 | TR
2. Ayırma takozunu (2) tutucuya itin. BİLGİ: Ayırma
takozu (2) zaten yerleştirilmişse bu adıma gerek
duyulmaz.
3. Ayırma takozunu (2),
a) testere bıçağı (3) ve ayırma takozu (2) arasındaki
mesafe maks. 5 mm olacak (Res. 7) ve
b) testere bıçağı (3) ayırma takozuna (2) paralel du-
racak şekilde hizalayın.
c) ayırma takozundaki (2) girintilerin ayırma tako-
zu tutucusunun muylusunu kavrayacak şekilde
hizalayın.
4. Tespitleme cıvatasını (2a) tekrar sıkın. Bunun için
SW10 yıldız anahtarını (D) kullanın.
8.5.5 Tezgah dolgu maddesinin yerleştirilmesi
(Res. 8)
1. Tezgah dolgu maddesini (23) girintiye yerleştirin.
2. Yıldız vidaları (25a) bir yıldız tornavida ile vidalayın.
8.6 Paralel dayanağın takılması (Res. 11, 13)
1. Paralel dayanağı (6), açık paralel dayanak sıkıştır-
ması (19) ile 9.4 altında monte edilen testere tezga-
hı (4) üzerindeki kılavuz ray paralel dayanak kılavu-
zu sol/sağ (ölçek dahil) (9 + 20) üzerine yerleştirin.
2. Paralel dayanağın (6) konumunu değiştirmek için,
paralel dayanak sıkıştırması (19) açıkken paralel
dayanağı (6) kılavuz ray boyunca hareket ettirin.
3. Paralel dayanak (6) istenen konumda sabitlemek
için, paralel dayanak sıkıştırmasını (19) tamamen
aşağı bastırın.
8.6.1 Paralel dayanak ayarı
DİKKAT: Testere bıçağı korumasını (2) çekip çıkarın
(bkz. 9.5).
1. Testere bıçağını (3) maksimum kesme derinliğine
ayarlayın.
2. Paralel dayanağı (6), durdurma rayı (5) testere bı-
çağına (3) değecek şekilde ayarlayın.
Eğer paralel dayanak (6) testere bıçağı (3) ile aynı hiza-
da değilse, aşağıdaki işlemleri yapın:
1. Paralel dayanak (6) üzerindeki içten altı köşe cı-
vataları (6e), paralel dayanak (6) testere bıçağına
(3) paralel hizalanana kadar 5 mm alyan anahtarla
(teslimat kapsamına dahil değildir) gevşetin.
2. İçten altı köşe cıvataları (6e) tekrar sıkın.
8.7 Enine kesim mastarının monte edilmesi (Res. 1)
1. Enine kesim mastarını (21) testere tezgahının (4)
oluğuna kaydırın.
