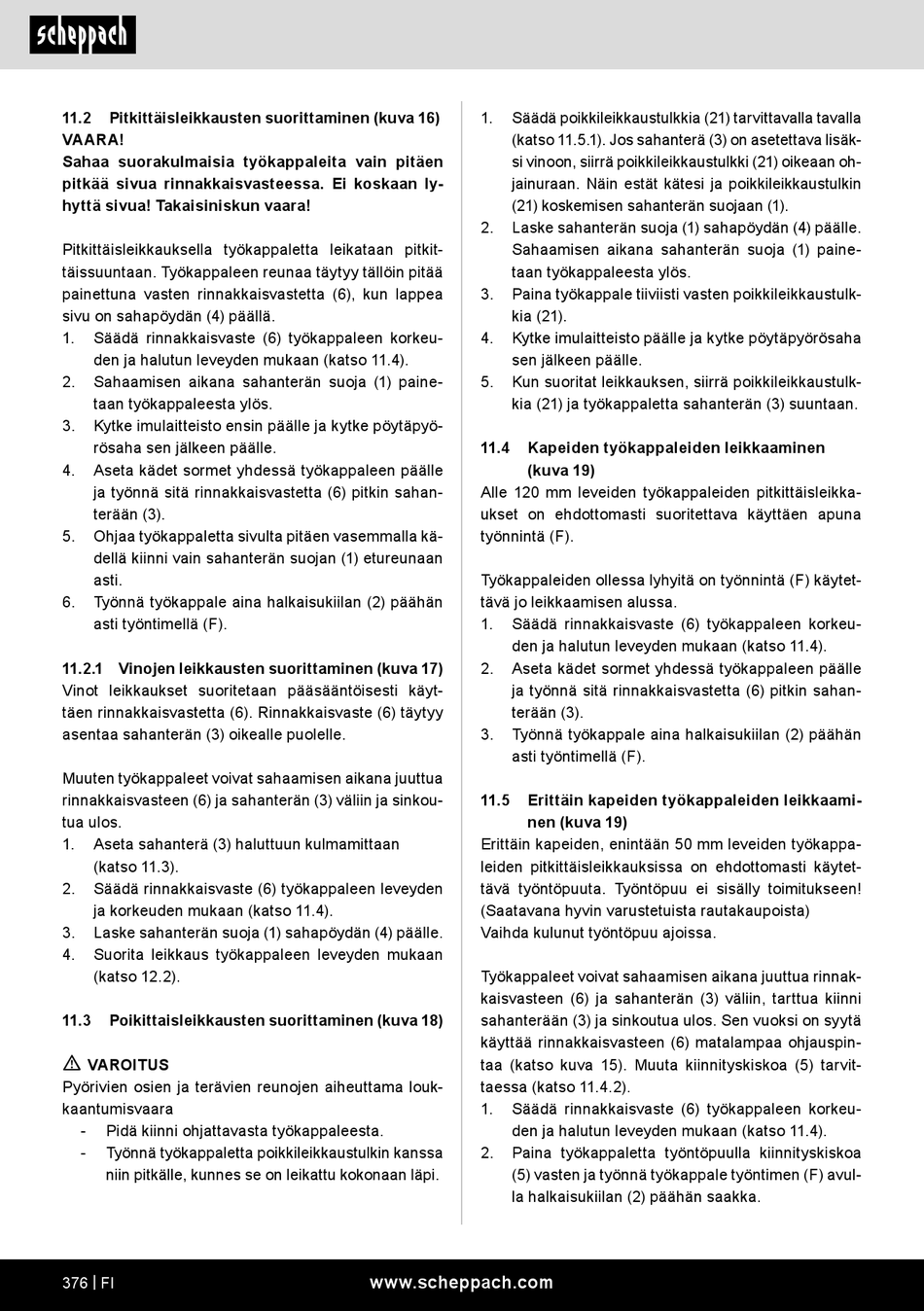

11.2 Pitkittäisleikkausten suorittaminen (kuva 16)
VAARA!
Sahaa suorakulmaisia työkappaleita vain pitäen
pitkää sivua rinnakkaisvasteessa. Ei koskaan ly-
hyttä sivua! Takaisiniskun vaara!
Pitkittäisleikkauksella työkappaletta leikataan pitkit-
täissuuntaan. Työkappaleen reunaa täytyy tällöin pitää
painettuna vasten rinnakkaisvastetta (6), kun lappea
sivu on sahapöydän (4) päällä.
1. Säädä rinnakkaisvaste (6) työkappaleen korkeu-
den ja halutun leveyden mukaan (katso 11.4).
2. Sahaamisen aikana sahanterän suoja (1) paine-
taan työkappaleesta ylös.
3. Kytke imulaitteisto ensin päälle ja kytke pöytäpyö-
rösaha sen jälkeen päälle.
4. Aseta kädet sormet yhdessä työkappaleen päälle
ja työnnä sitä rinnakkaisvastetta (6) pitkin sahan-
terään (3).
5. Ohjaa työkappaletta sivulta pitäen vasemmalla kä-
dellä kiinni vain sahanterän suojan (1) etureunaan
asti.
6. Työnnä työkappale aina halkaisukiilan (2) päähän
asti työntimellä (F).
11.2.1 Vinojen leikkausten suorittaminen (kuva 17)
Vinot leikkaukset suoritetaan pääsääntöisesti käyt-
täen rinnakkaisvastetta (6). Rinnakkaisvaste (6) täytyy
asentaa sahanterän (3) oikealle puolelle.
Muuten työkappaleet voivat sahaamisen aikana juuttua
rinnakkaisvasteen (6) ja sahanterän (3) väliin ja sinkou-
tua ulos.
1. Aseta sahanterä (3) haluttuun kulmamittaan
(katso 11.3).
2. Säädä rinnakkaisvaste (6) työkappaleen leveyden
ja korkeuden mukaan (katso 11.4).
3. Laske sahanterän suoja (1) sahapöydän (4) päälle.
4. Suorita leikkaus työkappaleen leveyden mukaan
(katso 12.2).
11.3 Poikittaisleikkausten suorittaminen (kuva 18)
m
VAROITUS
Pyörivien osien ja terävien reunojen aiheuttama louk-
kaantumisvaara
- Pidä kiinni ohjattavasta työkappaleesta.
- Työnnä työkappaletta poikkileikkaustulkin kanssa
niin pitkälle, kunnes se on leikattu kokonaan läpi.
376 | FI
1. Säädä poikkileikkaustulkkia (21) tarvittavalla tavalla
(katso 11.5.1). Jos sahanterä (3) on asetettava lisäk-
si vinoon, siirrä poikkileikkaustulkki (21) oikeaan oh-
jainuraan. Näin estät kätesi ja poikkileikkaustulkin
(21) koskemisen sahanterän suojaan (1).
2. Laske sahanterän suoja (1) sahapöydän (4) päälle.
Sahaamisen aikana sahanterän suoja (1) paine-
taan työkappaleesta ylös.
3. Paina työkappale tiiviisti vasten poikkileikkaustulk-
kia (21).
4. Kytke imulaitteisto päälle ja kytke pöytäpyörösaha
sen jälkeen päälle.
5. Kun suoritat leikkauksen, siirrä poikkileikkaustulk-
kia (21) ja työkappaletta sahanterän (3) suuntaan.
11.4 Kapeiden työkappaleiden leikkaaminen
(kuva 19)
Alle 120 mm leveiden työkappaleiden pitkittäisleikka-
ukset on ehdottomasti suoritettava käyttäen apuna
työnnintä (F).
Työkappaleiden ollessa lyhyitä on työnnintä (F) käytet-
tävä jo leikkaamisen alussa.
1. Säädä rinnakkaisvaste (6) työkappaleen korkeu-
den ja halutun leveyden mukaan (katso 11.4).
2. Aseta kädet sormet yhdessä työkappaleen päälle
ja työnnä sitä rinnakkaisvastetta (6) pitkin sahan-
terään (3).
3. Työnnä työkappale aina halkaisukiilan (2) päähän
asti työntimellä (F).
11.5 Erittäin kapeiden työkappaleiden leikkaami-
nen (kuva 19)
Erittäin kapeiden, enintään 50 mm leveiden työkappa-
leiden pitkittäisleikkauksissa on ehdottomasti käytet-
tävä työntöpuuta. Työntöpuu ei sisälly toimitukseen!
(Saatavana hyvin varustetuista rautakaupoista)
Vaihda kulunut työntöpuu ajoissa.
Työkappaleet voivat sahaamisen aikana juuttua rinnak-
kaisvasteen (6) ja sahanterän (3) väliin, tarttua kiinni
sahanterään (3) ja sinkoutua ulos. Sen vuoksi on syytä
käyttää rinnakkaisvasteen (6) matalampaa ohjauspin-
taa (katso kuva 15). Muuta kiinnityskiskoa (5) tarvit-
taessa (katso 11.4.2).
1. Säädä rinnakkaisvaste (6) työkappaleen korkeu-
den ja halutun leveyden mukaan (katso 11.4).
2. Paina työkappaletta työntöpuulla kiinnityskiskoa
(5) vasten ja työnnä työkappale työntimen (F) avul-
la halkaisukiilan (2) päähän saakka.
