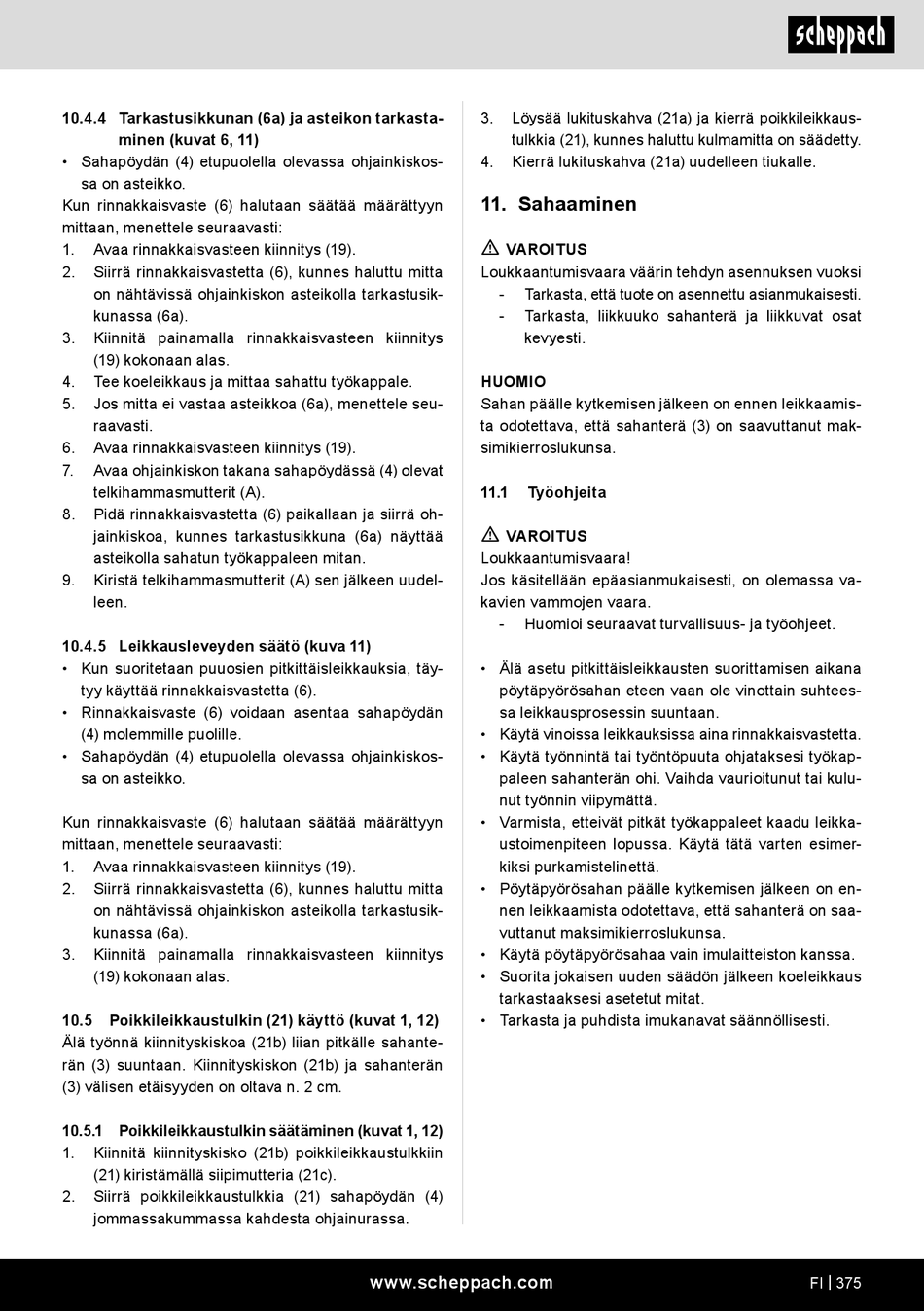

10.4.4 Tarkastusikkunan (6a) ja asteikon tarkasta-
minen (kuvat 6, 11)
• Sahapöydän (4) etupuolella olevassa ohjainkiskos-
sa on asteikko.
Kun rinnakkaisvaste (6) halutaan säätää määrättyyn
mittaan, menettele seuraavasti:
1. Avaa rinnakkaisvasteen kiinnitys (19).
2. Siirrä rinnakkaisvastetta (6), kunnes haluttu mitta
on nähtävissä ohjainkiskon asteikolla tarkastusik-
kunassa (6a).
3. Kiinnitä painamalla rinnakkaisvasteen kiinnitys
(19) kokonaan alas.
4. Tee koeleikkaus ja mittaa sahattu työkappale.
5. Jos mitta ei vastaa asteikkoa (6a), menettele seu-
raavasti.
6. Avaa rinnakkaisvasteen kiinnitys (19).
7. Avaa ohjainkiskon takana sahapöydässä (4) olevat
telkihammasmutterit (A).
8. Pidä rinnakkaisvastetta (6) paikallaan ja siirrä oh-
jainkiskoa, kunnes tarkastusikkuna (6a) näyttää
asteikolla sahatun työkappaleen mitan.
9. Kiristä telkihammasmutterit (A) sen jälkeen uudel-
leen.
10.4.5 Leikkausleveyden säätö (kuva 11)
• Kun suoritetaan puuosien pitkittäisleikkauksia, täy-
tyy käyttää rinnakkaisvastetta (6).
• Rinnakkaisvaste (6) voidaan asentaa sahapöydän
(4) molemmille puolille.
• Sahapöydän (4) etupuolella olevassa ohjainkiskos-
sa on asteikko.
Kun rinnakkaisvaste (6) halutaan säätää määrättyyn
mittaan, menettele seuraavasti:
1. Avaa rinnakkaisvasteen kiinnitys (19).
2. Siirrä rinnakkaisvastetta (6), kunnes haluttu mitta
on nähtävissä ohjainkiskon asteikolla tarkastusik-
kunassa (6a).
3. Kiinnitä painamalla rinnakkaisvasteen kiinnitys
(19) kokonaan alas.
10.5 Poikkileikkaustulkin (21) käyttö (kuvat 1, 12)
Älä työnnä kiinnityskiskoa (21b) liian pitkälle sahante-
rän (3) suuntaan. Kiinnityskiskon (21b) ja sahanterän
(3) välisen etäisyyden on oltava n. 2 cm.
10.5.1 Poikkileikkaustulkin säätäminen (kuvat 1, 12)
1. Kiinnitä kiinnityskisko (21b) poikkileikkaustulkkiin
(21) kiristämällä siipimutteria (21c).
2. Siirrä poikkileikkaustulkkia (21) sahapöydän (4)
jommassakummassa kahdesta ohjainurassa.
3. Löysää lukituskahva (21a) ja kierrä poikkileikkaus-
tulkkia (21), kunnes haluttu kulmamitta on säädetty.
4. Kierrä lukituskahva (21a) uudelleen tiukalle.
11. Sahaaminen
m
VAROITUS
Loukkaantumisvaara väärin tehdyn asennuksen vuoksi
- Tarkasta, että tuote on asennettu asianmukaisesti.
- Tarkasta, liikkuuko sahanterä ja liikkuvat osat
kevyesti.
HUOMIO
Sahan päälle kytkemisen jälkeen on ennen leikkaamis-
ta odotettava, että sahanterä (3) on saavuttanut mak-
simikierroslukunsa.
11.1 Työohjeita
m
VAROITUS
Loukkaantumisvaara!
Jos käsitellään epäasianmukaisesti, on olemassa va-
kavien vammojen vaara.
- Huomioi seuraavat turvallisuus- ja työohjeet.
• Älä asetu pitkittäisleikkausten suorittamisen aikana
pöytäpyörösahan eteen vaan ole vinottain suhtees-
sa leikkausprosessin suuntaan.
• Käytä vinoissa leikkauksissa aina rinnakkaisvastetta.
• Käytä työnnintä tai työntöpuuta ohjataksesi työkap-
paleen sahanterän ohi. Vaihda vaurioitunut tai kulu-
nut työnnin viipymättä.
• Varmista, etteivät pitkät työkappaleet kaadu leikka-
ustoimenpiteen lopussa. Käytä tätä varten esimer-
kiksi purkamistelinettä.
• Pöytäpyörösahan päälle kytkemisen jälkeen on en-
nen leikkaamista odotettava, että sahanterä on saa-
vuttanut maksimikierroslukunsa.
• Käytä pöytäpyörösahaa vain imulaitteiston kanssa.
• Suorita jokaisen uuden säädön jälkeen koeleikkaus
tarkastaaksesi asetetut mitat.
• Tarkasta ja puhdista imukanavat säännöllisesti.
