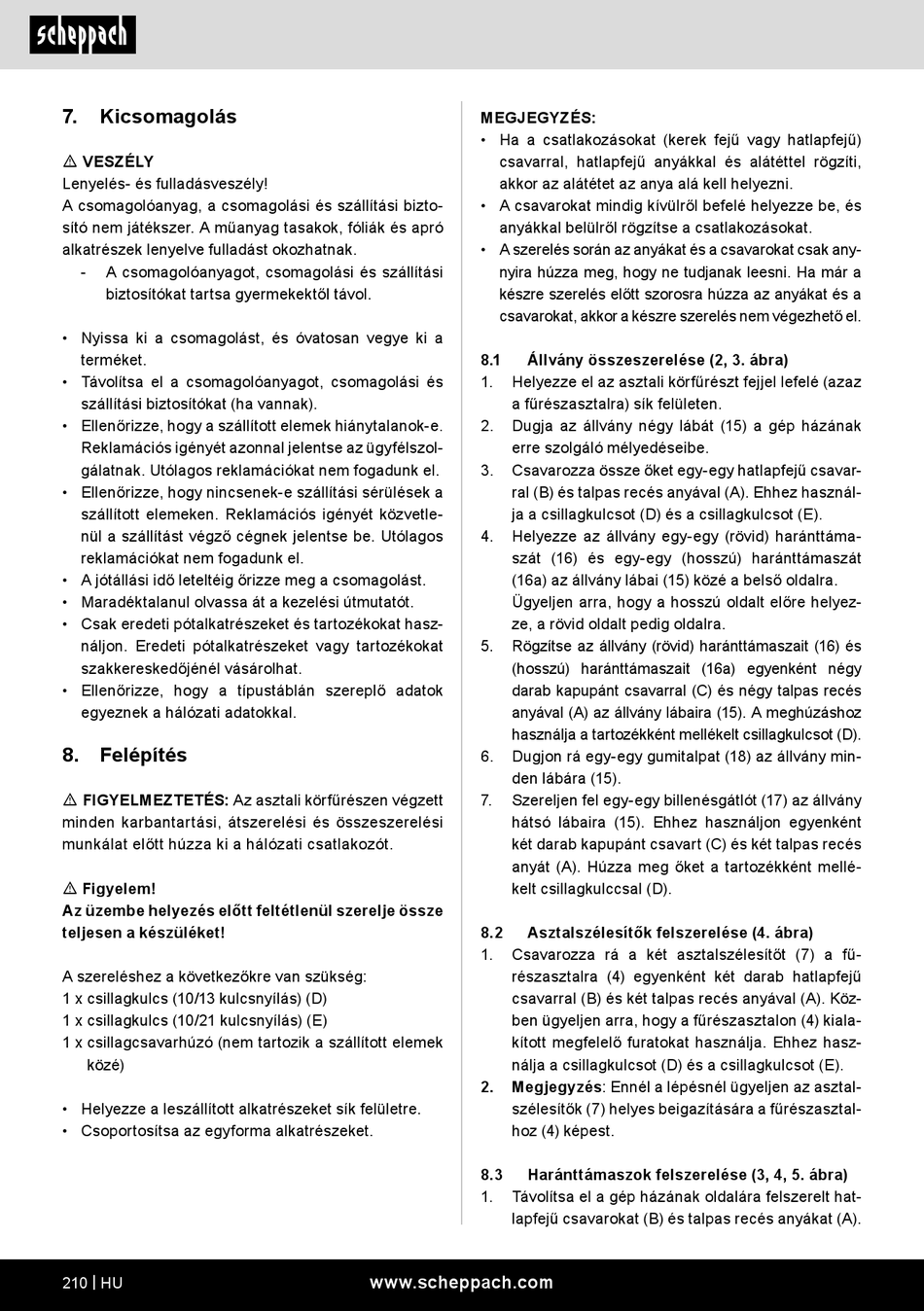

7. Kicsomagolás
m VESZÉLY
Lenyelés- és fulladásveszély!
A csomagolóanyag, a csomagolási és szállítási bizto-
sító nem játékszer. A műanyag tasakok, fóliák és apró
alkatrészek lenyelve fulladást okozhatnak.
- A csomagolóanyagot, csomagolási és szállítási
biztosítókat tartsa gyermekektől távol.
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, csomagolási és
szállítási biztosítókat (ha vannak).
• Ellenőrizze, hogy a szállított elemek hiánytalanok-e.
Reklamációs igényét azonnal jelentse az ügyfélszol-
gálatnak. Utólagos reklamációkat nem fogadunk el.
• Ellenőrizze, hogy nincsenek-e szállítási sérülések a
szállított elemeken. Reklamációs igényét közvetle-
nül a szállítást végző cégnek jelentse be. Utólagos
reklamációkat nem fogadunk el.
• A jótállási idő leteltéig őrizze meg a csomagolást.
• Maradéktalanul olvassa át a kezelési útmutatót.
• Csak eredeti pótalkatrészeket és tartozékokat hasz-
náljon. Eredeti pótalkatrészeket vagy tartozékokat
szakkereskedőjénél vásárolhat.
• Ellenőrizze, hogy a típustáblán szereplő adatok
egyeznek a hálózati adatokkal.
8. Felépítés
m FIGYELMEZTETÉS: Az asztali körfűrészen végzett
minden karbantartási, átszerelési és összeszerelési
munkálat előtt húzza ki a hálózati csatlakozót.
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
A szereléshez a következőkre van szükség:
1 x csillagkulcs (10/13 kulcsnyílás) (D)
1 x csillagkulcs (10/21 kulcsnyílás) (E)
1 x csillagcsavarhúzó (nem tartozik a szállított elemek
közé)
• Helyezze a leszállított alkatrészeket sík felületre.
• Csoportosítsa az egyforma alkatrészeket.
210 | HU
MEGJEGYZÉS:
• Ha a csatlakozásokat (kerek fejű vagy hatlapfejű)
csavarral, hatlapfejű anyákkal és alátéttel rögzíti,
akkor az alátétet az anya alá kell helyezni.
• A csavarokat mindig kívülről befelé helyezze be, és
anyákkal belülről rögzítse a csatlakozásokat.
• A szerelés során az anyákat és a csavarokat csak any-
nyira húzza meg, hogy ne tudjanak leesni. Ha már a
készre szerelés előtt szorosra húzza az anyákat és a
csavarokat, akkor a készre szerelés nem végezhető el.
8.1 Állvány összeszerelése (2, 3. ábra)
1. Helyezze el az asztali körfűrészt fejjel lefelé (azaz
a fűrészasztalra) sík felületen.
2. Dugja az állvány négy lábát (15) a gép házának
erre szolgáló mélyedéseibe.
3. Csavarozza össze őket egy-egy hatlapfejű csavar-
ral (B) és talpas recés anyával (A). Ehhez használ-
ja a csillagkulcsot (D) és a csillagkulcsot (E).
4. Helyezze az állvány egy-egy (rövid) haránttáma-
szát (16) és egy-egy (hosszú) haránttámaszát
(16a) az állvány lábai (15) közé a belső oldalra.
Ügyeljen arra, hogy a hosszú oldalt előre helyez-
ze, a rövid oldalt pedig oldalra.
5. Rögzítse az állvány (rövid) haránttámaszait (16) és
(hosszú) haránttámaszait (16a) egyenként négy
darab kapupánt csavarral (C) és négy talpas recés
anyával (A) az állvány lábaira (15). A meghúzáshoz
használja a tartozékként mellékelt csillagkulcsot (D).
6. Dugjon rá egy-egy gumitalpat (18) az állvány min-
den lábára (15).
7. Szereljen fel egy-egy billenésgátlót (17) az állvány
hátsó lábaira (15). Ehhez használjon egyenként
két darab kapupánt csavart (C) és két talpas recés
anyát (A). Húzza meg őket a tartozékként mellé-
kelt csillagkulccsal (D).
8.2 Asztalszélesítők felszerelése (4. ábra)
1. Csavarozza rá a két asztalszélesítőt (7) a fű-
részasztalra (4) egyenként két darab hatlapfejű
csavarral (B) és két talpas recés anyával (A). Köz-
ben ügyeljen arra, hogy a fűrészasztalon (4) kiala-
kított megfelelő furatokat használja. Ehhez hasz-
nálja a csillagkulcsot (D) és a csillagkulcsot (E).
2. Megjegyzés: Ennél a lépésnél ügyeljen az asztal-
szélesítők (7) helyes beigazítására a fűrészasztal-
hoz (4) képest.
8.3 Haránttámaszok felszerelése (3, 4, 5. ábra)
1. Távolítsa el a gép házának oldalára felszerelt hat-
lapfejű csavarokat (B) és talpas recés anyákat (A).
