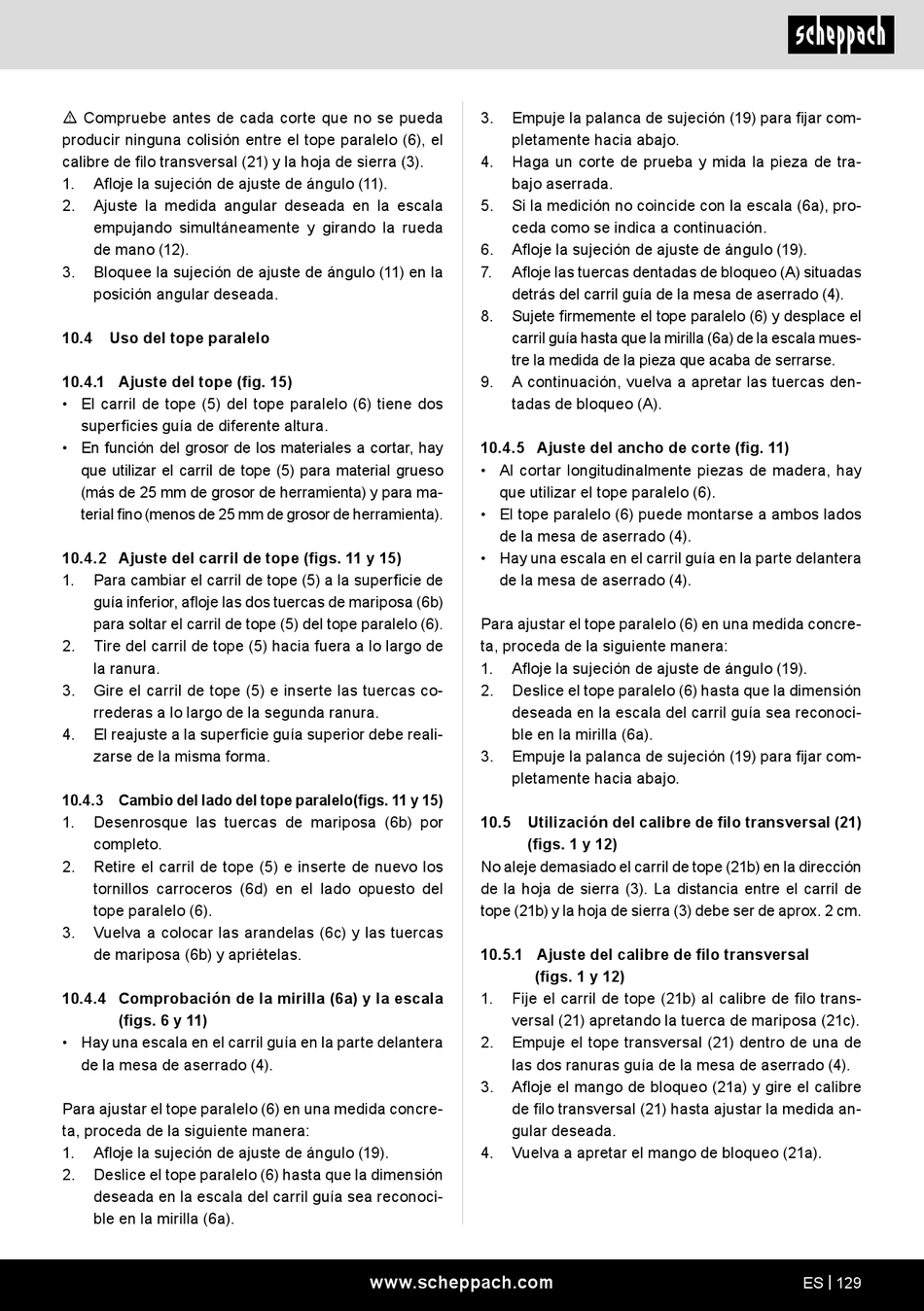

m Compruebe antes de cada corte que no se pueda
producir ninguna colisión entre el tope paralelo (6), el
calibre de filo transversal (21) y la hoja de sierra (3).
1.
Afloje la sujeción de ajuste de ángulo (11).
2.
Ajuste la medida angular deseada en la escala
empujando simultáneamente y girando la rueda
de mano (12).
3.
Bloquee la sujeción de ajuste de ángulo (11) en la
posición angular deseada.
10.4
Uso del tope paralelo
10.4.1 Ajuste del tope (fig. 15)
• El carril de tope (5) del tope paralelo (6) tiene dos
superficies guía de diferente altura.
• En función del grosor de los materiales a cortar, hay
que utilizar el carril de tope (5) para material grueso
(más de 25 mm de grosor de herramienta) y para ma-
terial fino (menos de 25 mm de grosor de herramienta).
10.4.2 Ajuste del carril de tope (figs. 11 y 15)
1.
Para cambiar el carril de tope (5) a la superficie de
guía inferior, afloje las dos tuercas de mariposa (6b)
para soltar el carril de tope (5) del tope paralelo (6).
2.
Tire del carril de tope (5) hacia fuera a lo largo de
la ranura.
3.
Gire el carril de tope (5) e inserte las tuercas co-
rrederas a lo largo de la segunda ranura.
4.
El reajuste a la superficie guía superior debe reali-
zarse de la misma forma.
10.4.3 Cambio del lado del tope paralelo(figs. 11 y 15)
1.
Desenrosque las tuercas de mariposa (6b) por
completo.
2.
Retire el carril de tope (5) e inserte de nuevo los
tornillos carroceros (6d) en el lado opuesto del
tope paralelo (6).
3.
Vuelva a colocar las arandelas (6c) y las tuercas
de mariposa (6b) y apriételas.
10.4.4 Comprobación de la mirilla (6a) y la escala
(figs. 6 y 11)
• Hay una escala en el carril guía en la parte delantera
de la mesa de aserrado (4).
Para ajustar el tope paralelo (6) en una medida concre-
ta, proceda de la siguiente manera:
1.
Afloje la sujeción de ajuste de ángulo (19).
2.
Deslice el tope paralelo (6) hasta que la dimensión
deseada en la escala del carril guía sea reconoci-
ble en la mirilla (6a).
3.
Empuje la palanca de sujeción (19) para fijar com-
pletamente hacia abajo.
4.
Haga un corte de prueba y mida la pieza de tra-
bajo aserrada.
5.
Si la medición no coincide con la escala (6a), pro-
ceda como se indica a continuación.
6.
Afloje la sujeción de ajuste de ángulo (19).
7.
Afloje las tuercas dentadas de bloqueo (A) situadas
detrás del carril guía de la mesa de aserrado (4).
8.
Sujete firmemente el tope paralelo (6) y desplace el
carril guía hasta que la mirilla (6a) de la escala mues-
tre la medida de la pieza que acaba de serrarse.
9.
A continuación, vuelva a apretar las tuercas den-
tadas de bloqueo (A).
10.4.5 Ajuste del ancho de corte (fig. 11)
• Al cortar longitudinalmente piezas de madera, hay
que utilizar el tope paralelo (6).
• El tope paralelo (6) puede montarse a ambos lados
de la mesa de aserrado (4).
• Hay una escala en el carril guía en la parte delantera
de la mesa de aserrado (4).
Para ajustar el tope paralelo (6) en una medida concre-
ta, proceda de la siguiente manera:
1.
Afloje la sujeción de ajuste de ángulo (19).
2.
Deslice el tope paralelo (6) hasta que la dimensión
deseada en la escala del carril guía sea reconoci-
ble en la mirilla (6a).
3.
Empuje la palanca de sujeción (19) para fijar com-
pletamente hacia abajo.
10.5
Utilización del calibre de filo transversal (21)
(figs. 1 y 12)
No aleje demasiado el carril de tope (21b) en la dirección
de la hoja de sierra (3). La distancia entre el carril de
tope (21b) y la hoja de sierra (3) debe ser de aprox. 2 cm.
10.5.1 Ajuste del calibre de filo transversal
(figs. 1 y 12)
1.
Fije el carril de tope (21b) al calibre de filo trans-
versal (21) apretando la tuerca de mariposa (21c).
2.
Empuje el tope transversal (21) dentro de una de
las dos ranuras guía de la mesa de aserrado (4).
3.
Afloje el mango de bloqueo (21a) y gire el calibre
de filo transversal (21) hasta ajustar la medida an-
gular deseada.
4.
Vuelva a apretar el mango de bloqueo (21a).
