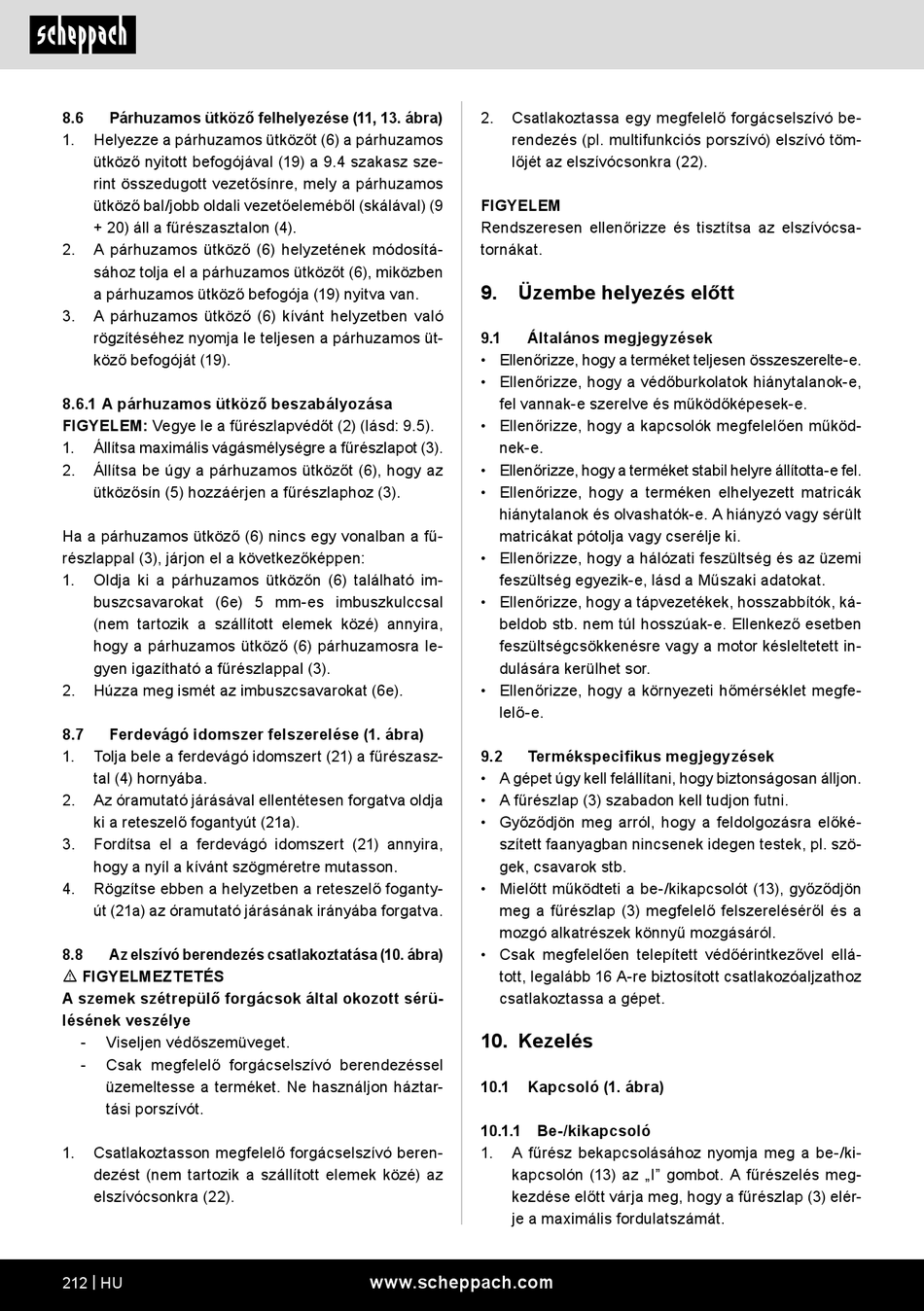

8.6 Párhuzamos ütköző felhelyezése (11, 13. ábra)
1. Helyezze a párhuzamos ütközőt (6) a párhuzamos
ütköző nyitott befogójával (19) a 9.4 szakasz sze-
rint összedugott vezetősínre, mely a párhuzamos
ütköző bal/jobb oldali vezetőeleméből (skálával) (9
+ 20) áll a fűrészasztalon (4).
2. A párhuzamos ütköző (6) helyzetének módosítá-
sához tolja el a párhuzamos ütközőt (6), miközben
a párhuzamos ütköző befogója (19) nyitva van.
3. A párhuzamos ütköző (6) kívánt helyzetben való
rögzítéséhez nyomja le teljesen a párhuzamos üt-
köző befogóját (19).
8.6.1 A párhuzamos ütköző beszabályozása
FIGYELEM: Vegye le a fűrészlapvédőt (2) (lásd: 9.5).
1. Állítsa maximális vágásmélységre a fűrészlapot (3).
2. Állítsa be úgy a párhuzamos ütközőt (6), hogy az
ütközősín (5) hozzáérjen a fűrészlaphoz (3).
Ha a párhuzamos ütköző (6) nincs egy vonalban a fű-
részlappal (3), járjon el a következőképpen:
1. Oldja ki a párhuzamos ütközőn (6) található im-
buszcsavarokat (6e) 5 mm-es imbuszkulccsal
(nem tartozik a szállított elemek közé) annyira,
hogy a párhuzamos ütköző (6) párhuzamosra le-
gyen igazítható a fűrészlappal (3).
2. Húzza meg ismét az imbuszcsavarokat (6e).
8.7 Ferdevágó idomszer felszerelése (1. ábra)
1. Tolja bele a ferdevágó idomszert (21) a fűrészasz-
tal (4) hornyába.
2. Az óramutató járásával ellentétesen forgatva oldja
ki a reteszelő fogantyút (21a).
3. Fordítsa el a ferdevágó idomszert (21) annyira,
hogy a nyíl a kívánt szögméretre mutasson.
4. Rögzítse ebben a helyzetben a reteszelő foganty-
út (21a) az óramutató járásának irányába forgatva.
8.8 Az elszívó berendezés csatlakoztatása (10. ábra)
m FIGYELMEZTETÉS
A szemek szétrepülő forgácsok által okozott sérü-
lésének veszélye
- Viseljen védőszemüveget.
- Csak megfelelő forgácselszívó berendezéssel
üzemeltesse a terméket. Ne használjon háztar-
tási porszívót.
1. Csatlakoztasson megfelelő forgácselszívó beren-
dezést (nem tartozik a szállított elemek közé) az
elszívócsonkra (22).
212 | HU
2. Csatlakoztassa egy megfelelő forgácselszívó be-
rendezés (pl. multifunkciós porszívó) elszívó töm-
lőjét az elszívócsonkra (22).
FIGYELEM
Rendszeresen ellenőrizze és tisztítsa az elszívócsa-
tornákat.
9. Üzembe helyezés előtt
9.1 Általános megjegyzések
• Ellenőrizze, hogy a terméket teljesen összeszerelte-e.
• Ellenőrizze, hogy a védőburkolatok hiánytalanok-e,
fel vannak-e szerelve és működőképesek-e.
• Ellenőrizze, hogy a kapcsolók megfelelően működ-
nek-e.
• Ellenőrizze, hogy a terméket stabil helyre állította-e fel.
• Ellenőrizze, hogy a terméken elhelyezett matricák
hiánytalanok és olvashatók-e. A hiányzó vagy sérült
matricákat pótolja vagy cserélje ki.
• Ellenőrizze, hogy a hálózati feszültség és az üzemi
feszültség egyezik-e, lásd a Műszaki adatokat.
• Ellenőrizze, hogy a tápvezetékek, hosszabbítók, ká-
beldob stb. nem túl hosszúak-e. Ellenkező esetben
feszültségcsökkenésre vagy a motor késleltetett in-
dulására kerülhet sor.
• Ellenőrizze, hogy a környezeti hőmérséklet megfe-
lelő-e.
9.2 Termékspecifikus megjegyzések
• A gépet úgy kell felállítani, hogy biztonságosan álljon.
• A fűrészlap (3) szabadon kell tudjon futni.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. szö-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsolót (13), győződjön
meg a fűrészlap (3) megfelelő felszereléséről és a
mozgó alkatrészek könnyű mozgásáról.
• Csak megfelelően telepített védőérintkezővel ellá-
tott, legalább 16 A-re biztosított csatlakozóaljzathoz
csatlakoztassa a gépet.
10. Kezelés
10.1 Kapcsoló (1. ábra)
10.1.1 Be-/kikapcsoló
1. A fűrész bekapcsolásához nyomja meg a be-/ki-
kapcsolón (13) az „I" gombot. A fűrészelés meg-
kezdése előtt várja meg, hogy a fűrészlap (3) elér-
je a maximális fordulatszámát.
