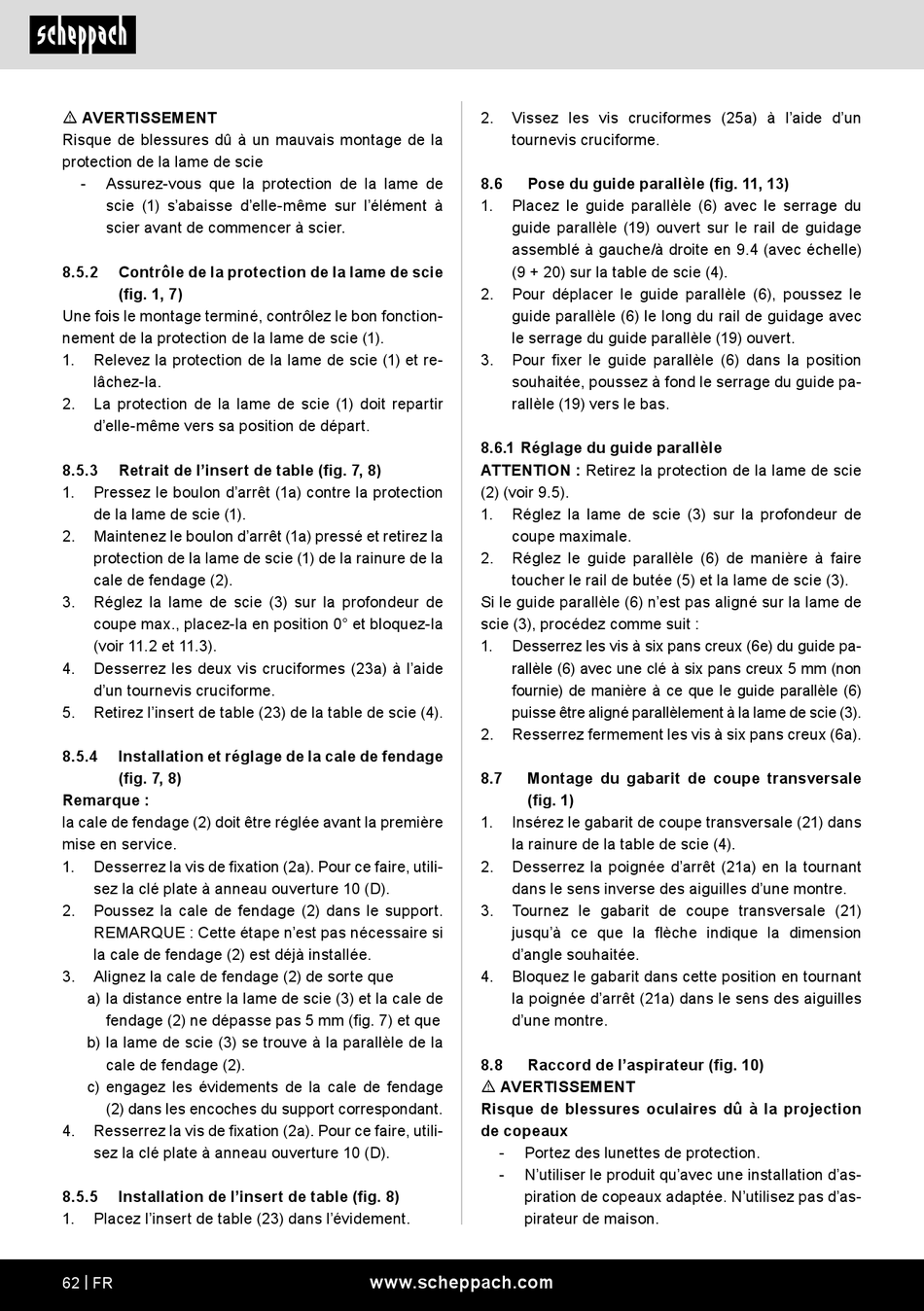

m AVERTISSEMENT
Risque de blessures dû à un mauvais montage de la
protection de la lame de scie
- Assurez-vous que la protection de la lame de
scie (1) s'abaisse d'elle-même sur l'élément à
scier avant de commencer à scier.
8.5.2 Contrôle de la protection de la lame de scie
(fig. 1, 7)
Une fois le montage terminé, contrôlez le bon fonction-
nement de la protection de la lame de scie (1).
1. Relevez la protection de la lame de scie (1) et re-
lâchez-la.
2. La protection de la lame de scie (1) doit repartir
d'elle-même vers sa position de départ.
8.5.3 Retrait de l'insert de table (fig. 7, 8)
1. Pressez le boulon d'arrêt (1a) contre la protection
de la lame de scie (1).
2. Maintenez le boulon d'arrêt (1a) pressé et retirez la
protection de la lame de scie (1) de la rainure de la
cale de fendage (2).
3. Réglez la lame de scie (3) sur la profondeur de
coupe max., placez-la en position 0° et bloquez-la
(voir 11.2 et 11.3).
4. Desserrez les deux vis cruciformes (23a) à l'aide
d'un tournevis cruciforme.
5. Retirez l'insert de table (23) de la table de scie (4).
8.5.4 Installation et réglage de la cale de fendage
(fig. 7, 8)
Remarque :
la cale de fendage (2) doit être réglée avant la première
mise en service.
1. Desserrez la vis de fixation (2a). Pour ce faire, utili-
sez la clé plate à anneau ouverture 10 (D).
2. Poussez la cale de fendage (2) dans le support.
REMARQUE : Cette étape n'est pas nécessaire si
la cale de fendage (2) est déjà installée.
3. Alignez la cale de fendage (2) de sorte que
a) la distance entre la lame de scie (3) et la cale de
fendage (2) ne dépasse pas 5 mm (fig. 7) et que
b) la lame de scie (3) se trouve à la parallèle de la
cale de fendage (2).
c) engagez les évidements de la cale de fendage
(2) dans les encoches du support correspondant.
4. Resserrez la vis de fixation (2a). Pour ce faire, utili-
sez la clé plate à anneau ouverture 10 (D).
8.5.5 Installation de l'insert de table (fig. 8)
1. Placez l'insert de table (23) dans l'évidement.
62 | FR
2. Vissez les vis cruciformes (25a) à l'aide d'un
tournevis cruciforme.
8.6 Pose du guide parallèle (fig. 11, 13)
1. Placez le guide parallèle (6) avec le serrage du
guide parallèle (19) ouvert sur le rail de guidage
assemblé à gauche/à droite en 9.4 (avec échelle)
(9 + 20) sur la table de scie (4).
2. Pour déplacer le guide parallèle (6), poussez le
guide parallèle (6) le long du rail de guidage avec
le serrage du guide parallèle (19) ouvert.
3. Pour fixer le guide parallèle (6) dans la position
souhaitée, poussez à fond le serrage du guide pa-
rallèle (19) vers le bas.
8.6.1 Réglage du guide parallèle
ATTENTION : Retirez la protection de la lame de scie
(2) (voir 9.5).
1. Réglez la lame de scie (3) sur la profondeur de
coupe maximale.
2. Réglez le guide parallèle (6) de manière à faire
toucher le rail de butée (5) et la lame de scie (3).
Si le guide parallèle (6) n'est pas aligné sur la lame de
scie (3), procédez comme suit :
1. Desserrez les vis à six pans creux (6e) du guide pa-
rallèle (6) avec une clé à six pans creux 5 mm (non
fournie) de manière à ce que le guide parallèle (6)
puisse être aligné parallèlement à la lame de scie (3).
2. Resserrez fermement les vis à six pans creux (6a).
8.7 Montage du gabarit de coupe transversale
(fig. 1)
1. Insérez le gabarit de coupe transversale (21) dans
la rainure de la table de scie (4).
2. Desserrez la poignée d'arrêt (21a) en la tournant
dans le sens inverse des aiguilles d'une montre.
3. Tournez le gabarit de coupe transversale (21)
jusqu'à ce que la flèche indique la dimension
d'angle souhaitée.
4. Bloquez le gabarit dans cette position en tournant
la poignée d'arrêt (21a) dans le sens des aiguilles
d'une montre.
8.8 Raccord de l'aspirateur (fig. 10)
m AVERTISSEMENT
Risque de blessures oculaires dû à la projection
de copeaux
- Portez des lunettes de protection.
- N'utiliser le produit qu'avec une installation d'as-
piration de copeaux adaptée. N'utilisez pas d'as-
pirateur de maison.
