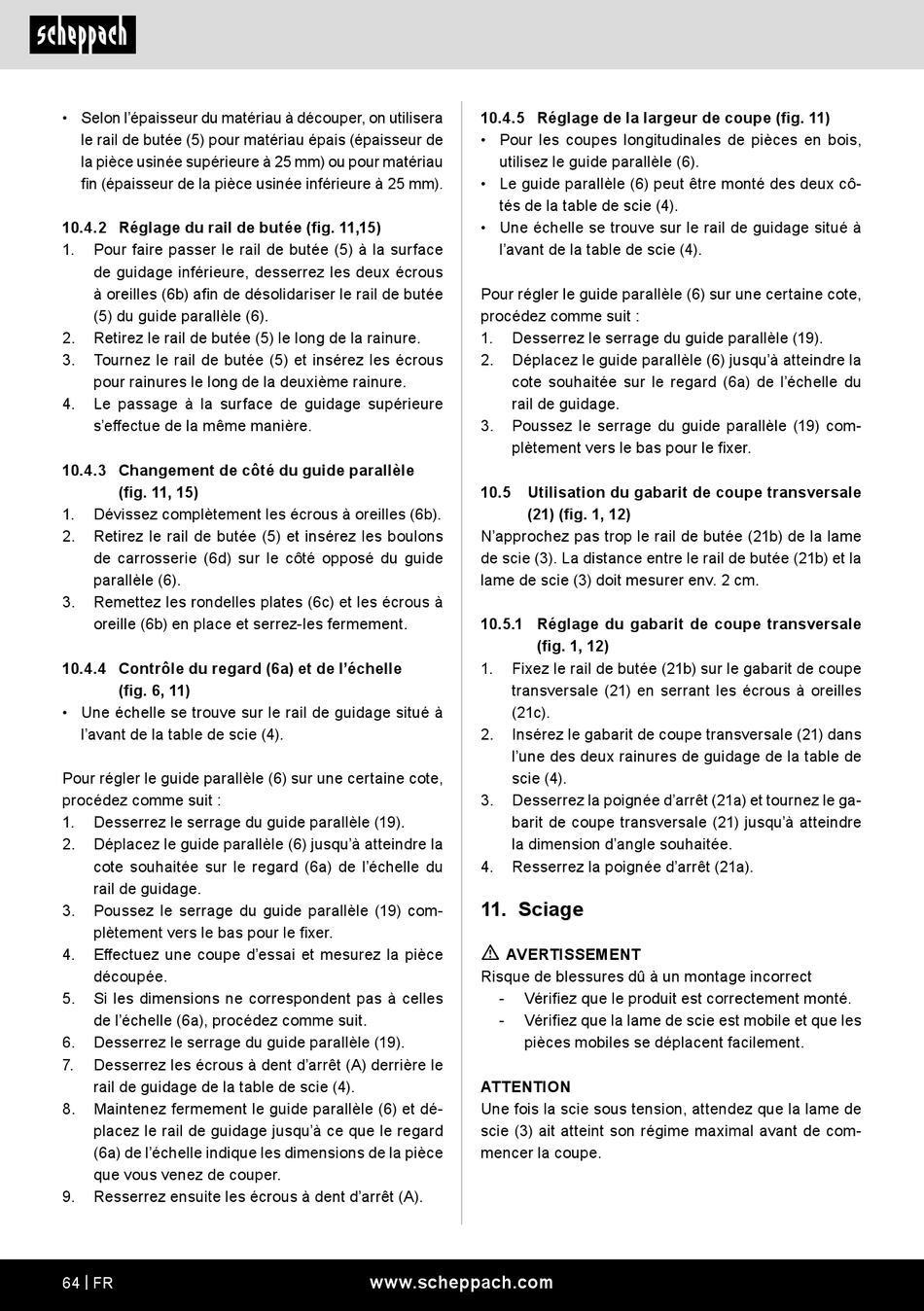

• Selon l'épaisseur du matériau à découper, on utilisera
le rail de butée (5) pour matériau épais (épaisseur de
la pièce usinée supérieure à 25 mm) ou pour matériau
fin (épaisseur de la pièce usinée inférieure à 25 mm).
10.4.2 Réglage du rail de butée (fig. 11,15)
1. Pour faire passer le rail de butée (5) à la surface
de guidage inférieure, desserrez les deux écrous
à oreilles (6b) afin de désolidariser le rail de butée
(5) du guide parallèle (6).
2. Retirez le rail de butée (5) le long de la rainure.
3. Tournez le rail de butée (5) et insérez les écrous
pour rainures le long de la deuxième rainure.
4. Le passage à la surface de guidage supérieure
s'effectue de la même manière.
10.4.3 Changement de côté du guide parallèle
(fig. 11, 15)
1. Dévissez complètement les écrous à oreilles (6b).
2. Retirez le rail de butée (5) et insérez les boulons
de carrosserie (6d) sur le côté opposé du guide
parallèle (6).
3. Remettez les rondelles plates (6c) et les écrous à
oreille (6b) en place et serrez-les fermement.
10.4.4 Contrôle du regard (6a) et de l'échelle
(fig. 6, 11)
• Une échelle se trouve sur le rail de guidage situé à
l'avant de la table de scie (4).
Pour régler le guide parallèle (6) sur une certaine cote,
procédez comme suit :
1. Desserrez le serrage du guide parallèle (19).
2. Déplacez le guide parallèle (6) jusqu'à atteindre la
cote souhaitée sur le regard (6a) de l'échelle du
rail de guidage.
3. Poussez le serrage du guide parallèle (19) com-
plètement vers le bas pour le fixer.
4. Effectuez une coupe d'essai et mesurez la pièce
découpée.
5. Si les dimensions ne correspondent pas à celles
de l'échelle (6a), procédez comme suit.
6. Desserrez le serrage du guide parallèle (19).
7. Desserrez les écrous à dent d'arrêt (A) derrière le
rail de guidage de la table de scie (4).
8. Maintenez fermement le guide parallèle (6) et dé-
placez le rail de guidage jusqu'à ce que le regard
(6a) de l'échelle indique les dimensions de la pièce
que vous venez de couper.
9. Resserrez ensuite les écrous à dent d'arrêt (A).
64 | FR
10.4.5 Réglage de la largeur de coupe (fig. 11)
• Pour les coupes longitudinales de pièces en bois,
utilisez le guide parallèle (6).
• Le guide parallèle (6) peut être monté des deux cô-
tés de la table de scie (4).
• Une échelle se trouve sur le rail de guidage situé à
l'avant de la table de scie (4).
Pour régler le guide parallèle (6) sur une certaine cote,
procédez comme suit :
1. Desserrez le serrage du guide parallèle (19).
2. Déplacez le guide parallèle (6) jusqu'à atteindre la
cote souhaitée sur le regard (6a) de l'échelle du
rail de guidage.
3. Poussez le serrage du guide parallèle (19) com-
plètement vers le bas pour le fixer.
10.5 Utilisation du gabarit de coupe transversale
(21) (fig. 1, 12)
N'approchez pas trop le rail de butée (21b) de la lame
de scie (3). La distance entre le rail de butée (21b) et la
lame de scie (3) doit mesurer env. 2 cm.
10.5.1 Réglage du gabarit de coupe transversale
(fig. 1, 12)
1. Fixez le rail de butée (21b) sur le gabarit de coupe
transversale (21) en serrant les écrous à oreilles
(21c).
2. Insérez le gabarit de coupe transversale (21) dans
l'une des deux rainures de guidage de la table de
scie (4).
3. Desserrez la poignée d'arrêt (21a) et tournez le ga-
barit de coupe transversale (21) jusqu'à atteindre
la dimension d'angle souhaitée.
4. Resserrez la poignée d'arrêt (21a).
11. Sciage
m
AVERTISSEMENT
Risque de blessures dû à un montage incorrect
- Vérifiez que le produit est correctement monté.
- Vérifiez que la lame de scie est mobile et que les
pièces mobiles se déplacent facilement.
ATTENTION
Une fois la scie sous tension, attendez que la lame de
scie (3) ait atteint son régime maximal avant de com-
mencer la coupe.
