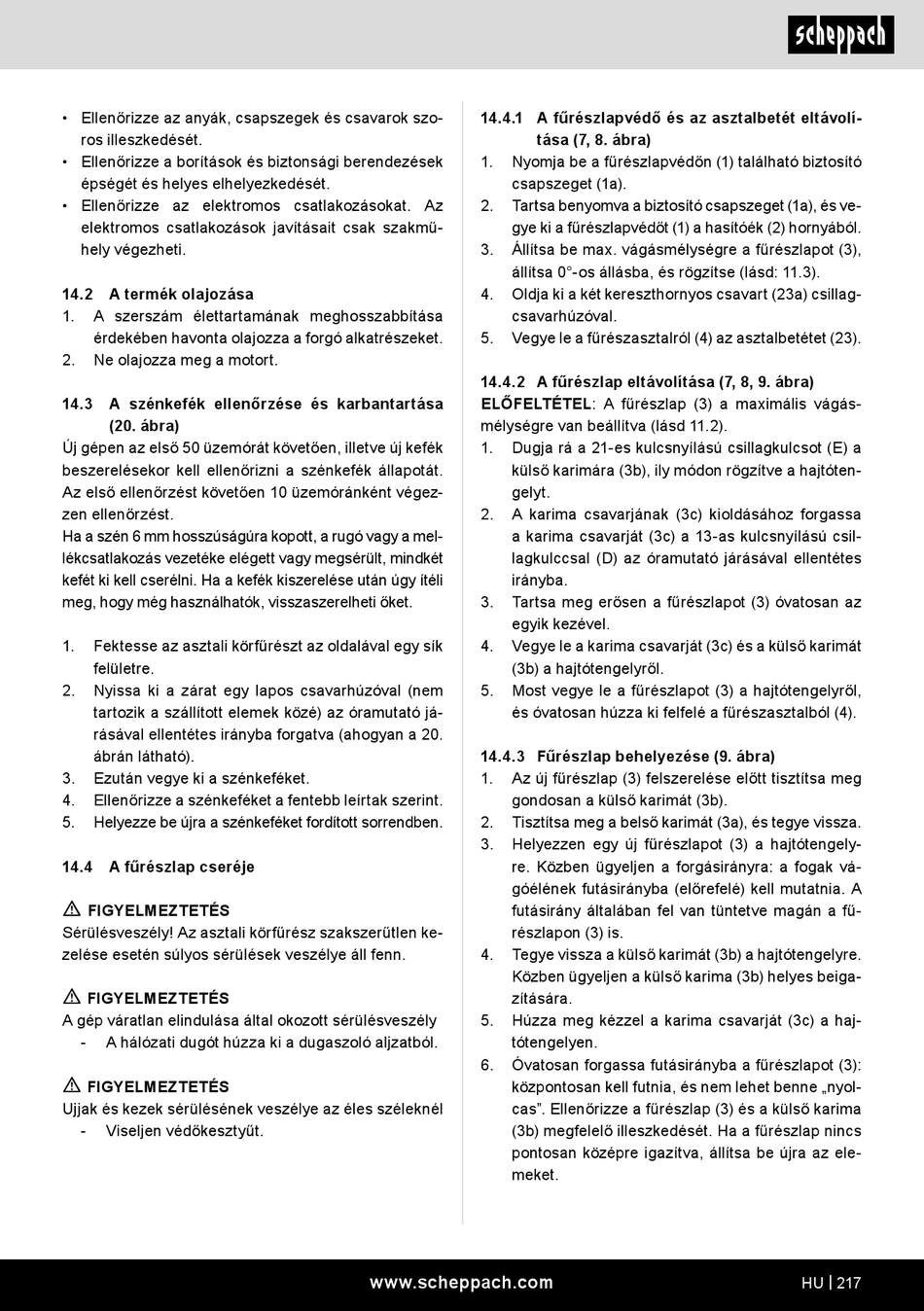

• Ellenőrizze az anyák, csapszegek és csavarok szo-
ros illeszkedését.
• Ellenőrizze a borítások és biztonsági berendezések
épségét és helyes elhelyezkedését.
• Ellenőrizze az elektromos csatlakozásokat. Az
elektromos csatlakozások javításait csak szakmű-
hely végezheti.
14.2 A termék olajozása
1. A szerszám élettartamának meghosszabbítása
érdekében havonta olajozza a forgó alkatrészeket.
2. Ne olajozza meg a motort.
14.3 A szénkefék ellenőrzése és karbantartása
(20. ábra)
Új gépen az első 50 üzemórát követően, illetve új kefék
beszerelésekor kell ellenőrizni a szénkefék állapotát.
Az első ellenőrzést követően 10 üzemóránként végez-
zen ellenőrzést.
Ha a szén 6 mm hosszúságúra kopott, a rugó vagy a mel-
lékcsatlakozás vezetéke elégett vagy megsérült, mindkét
kefét ki kell cserélni. Ha a kefék kiszerelése után úgy ítéli
meg, hogy még használhatók, visszaszerelheti őket.
1. Fektesse az asztali körfűrészt az oldalával egy sík
felületre.
2. Nyissa ki a zárat egy lapos csavarhúzóval (nem
tartozik a szállított elemek közé) az óramutató já-
rásával ellentétes irányba forgatva (ahogyan a 20.
ábrán látható).
3. Ezután vegye ki a szénkeféket.
4. Ellenőrizze a szénkeféket a fentebb leírtak szerint.
5. Helyezze be újra a szénkeféket fordított sorrendben.
14.4 A fűrészlap cseréje
m
FIGYELMEZTETÉS
Sérülésveszély! Az asztali körfűrész szakszerűtlen ke-
zelése esetén súlyos sérülések veszélye áll fenn.
m
FIGYELMEZTETÉS
A gép váratlan elindulása által okozott sérülésveszély
- A hálózati dugót húzza ki a dugaszoló aljzatból.
m
FIGYELMEZTETÉS
Ujjak és kezek sérülésének veszélye az éles széleknél
- Viseljen védőkesztyűt.
14.4.1 A fűrészlapvédő és az asztalbetét eltávolí-
tása (7, 8. ábra)
1. Nyomja be a fűrészlapvédőn (1) található biztosító
csapszeget (1a).
2. Tartsa benyomva a biztosító csapszeget (1a), és ve-
gye ki a fűrészlapvédőt (1) a hasítóék (2) hornyából.
3. Állítsa be max. vágásmélységre a fűrészlapot (3),
állítsa 0°-os állásba, és rögzítse (lásd: 11.3).
4. Oldja ki a két kereszthornyos csavart (23a) csillag-
csavarhúzóval.
5. Vegye le a fűrészasztalról (4) az asztalbetétet (23).
14.4.2 A fűrészlap eltávolítása (7, 8, 9. ábra)
ELŐFELTÉTEL: A fűrészlap (3) a maximális vágás-
mélységre van beállítva (lásd 11.2).
1. Dugja rá a 21-es kulcsnyílású csillagkulcsot (E) a
külső karimára (3b), ily módon rögzítve a hajtóten-
gelyt.
2. A karima csavarjának (3c) kioldásához forgassa
a karima csavarját (3c) a 13-as kulcsnyílású csil-
lagkulccsal (D) az óramutató járásával ellentétes
irányba.
3. Tartsa meg erősen a fűrészlapot (3) óvatosan az
egyik kezével.
4. Vegye le a karima csavarját (3c) és a külső karimát
(3b) a hajtótengelyről.
5. Most vegye le a fűrészlapot (3) a hajtótengelyről,
és óvatosan húzza ki felfelé a fűrészasztalból (4).
14.4.3 Fűrészlap behelyezése (9. ábra)
1. Az új fűrészlap (3) felszerelése előtt tisztítsa meg
gondosan a külső karimát (3b).
2. Tisztítsa meg a belső karimát (3a), és tegye vissza.
3. Helyezzen egy új fűrészlapot (3) a hajtótengely-
re. Közben ügyeljen a forgásirányra: a fogak vá-
góélének futásirányba (előrefelé) kell mutatnia. A
futásirány általában fel van tüntetve magán a fű-
részlapon (3) is.
4. Tegye vissza a külső karimát (3b) a hajtótengelyre.
Közben ügyeljen a külső karima (3b) helyes beiga-
zítására.
5. Húzza meg kézzel a karima csavarját (3c) a haj-
tótengelyen.
6. Óvatosan forgassa futásirányba a fűrészlapot (3):
központosan kell futnia, és nem lehet benne „nyol-
cas". Ellenőrizze a fűrészlap (3) és a külső karima
(3b) megfelelő illeszkedését. Ha a fűrészlap nincs
pontosan középre igazítva, állítsa be újra az ele-
meket.
