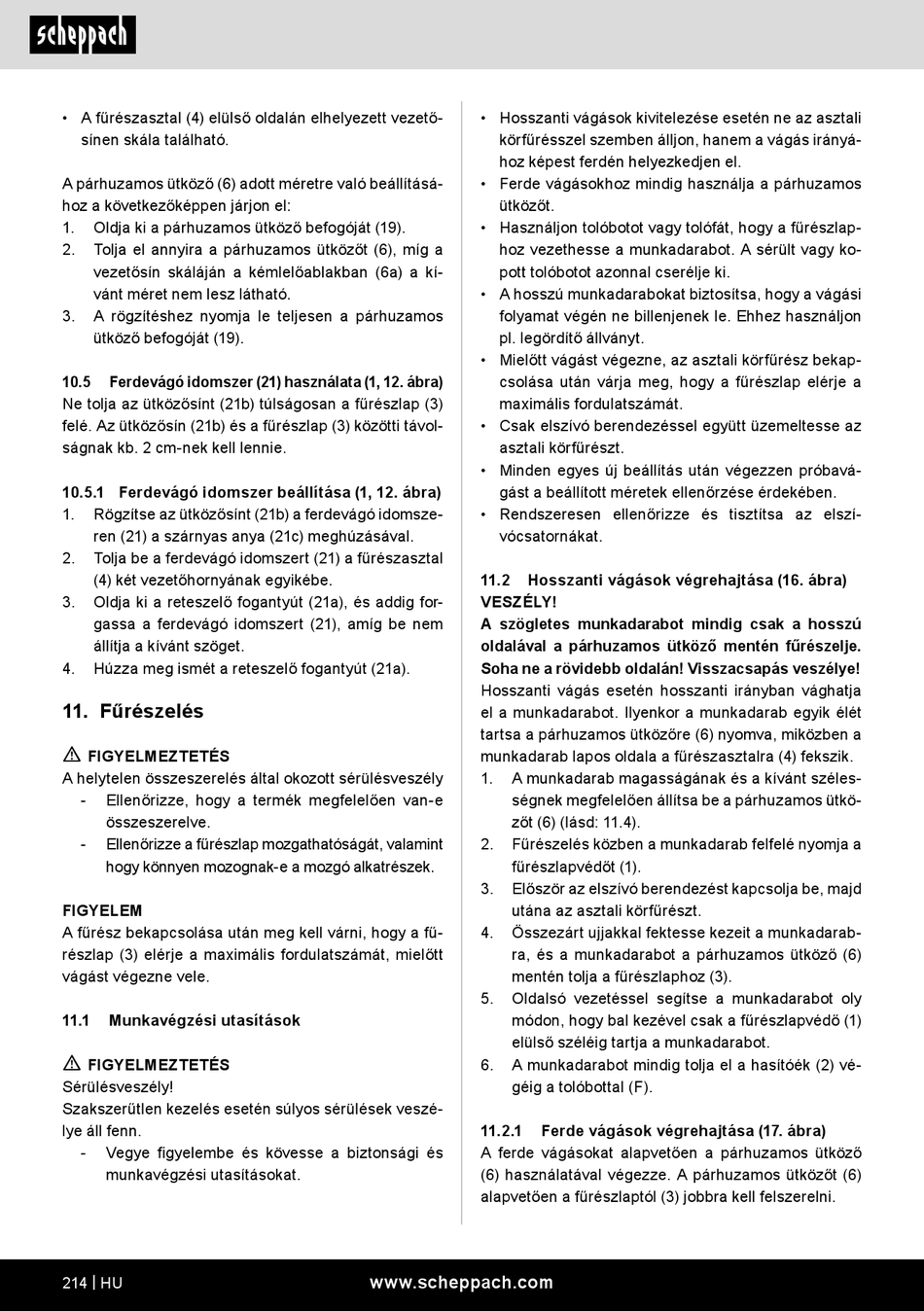

• A fűrészasztal (4) elülső oldalán elhelyezett vezető-
sínen skála található.
A párhuzamos ütköző (6) adott méretre való beállításá-
hoz a következőképpen járjon el:
1. Oldja ki a párhuzamos ütköző befogóját (19).
2. Tolja el annyira a párhuzamos ütközőt (6), míg a
vezetősín skáláján a kémlelőablakban (6a) a kí-
vánt méret nem lesz látható.
3. A rögzítéshez nyomja le teljesen a párhuzamos
ütköző befogóját (19).
10.5 Ferdevágó idomszer (21) használata (1, 12. ábra)
Ne tolja az ütközősínt (21b) túlságosan a fűrészlap (3)
felé. Az ütközősín (21b) és a fűrészlap (3) közötti távol-
ságnak kb. 2 cm-nek kell lennie.
10.5.1 Ferdevágó idomszer beállítása (1, 12. ábra)
1. Rögzítse az ütközősínt (21b) a ferdevágó idomsze-
ren (21) a szárnyas anya (21c) meghúzásával.
2. Tolja be a ferdevágó idomszert (21) a fűrészasztal
(4) két vezetőhornyának egyikébe.
3. Oldja ki a reteszelő fogantyút (21a), és addig for-
gassa a ferdevágó idomszert (21), amíg be nem
állítja a kívánt szöget.
4. Húzza meg ismét a reteszelő fogantyút (21a).
11. Fűrészelés
m
FIGYELMEZTETÉS
A helytelen összeszerelés által okozott sérülésveszély
- Ellenőrizze, hogy a termék megfelelően van-e
összeszerelve.
- Ellenőrizze a fűrészlap mozgathatóságát, valamint
hogy könnyen mozognak-e a mozgó alkatrészek.
FIGYELEM
A fűrész bekapcsolása után meg kell várni, hogy a fű-
részlap (3) elérje a maximális fordulatszámát, mielőtt
vágást végezne vele.
11.1 Munkavégzési utasítások
m
FIGYELMEZTETÉS
Sérülésveszély!
Szakszerűtlen kezelés esetén súlyos sérülések veszé-
lye áll fenn.
- Vegye figyelembe és kövesse a biztonsági és
munkavégzési utasításokat.
214 | HU
• Hosszanti vágások kivitelezése esetén ne az asztali
körfűrésszel szemben álljon, hanem a vágás irányá-
hoz képest ferdén helyezkedjen el.
• Ferde vágásokhoz mindig használja a párhuzamos
ütközőt.
• Használjon tolóbotot vagy tolófát, hogy a fűrészlap-
hoz vezethesse a munkadarabot. A sérült vagy ko-
pott tolóbotot azonnal cserélje ki.
• A hosszú munkadarabokat biztosítsa, hogy a vágási
folyamat végén ne billenjenek le. Ehhez használjon
pl. legördítő állványt.
• Mielőtt vágást végezne, az asztali körfűrész bekap-
csolása után várja meg, hogy a fűrészlap elérje a
maximális fordulatszámát.
• Csak elszívó berendezéssel együtt üzemeltesse az
asztali körfűrészt.
• Minden egyes új beállítás után végezzen próbavá-
gást a beállított méretek ellenőrzése érdekében.
• Rendszeresen ellenőrizze és tisztítsa az elszí-
vócsatornákat.
11.2 Hosszanti vágások végrehajtása (16. ábra)
VESZÉLY!
A szögletes munkadarabot mindig csak a hosszú
oldalával a párhuzamos ütköző mentén fűrészelje.
Soha ne a rövidebb oldalán! Visszacsapás veszélye!
Hosszanti vágás esetén hosszanti irányban vághatja
el a munkadarabot. Ilyenkor a munkadarab egyik élét
tartsa a párhuzamos ütközőre (6) nyomva, miközben a
munkadarab lapos oldala a fűrészasztalra (4) fekszik.
1. A munkadarab magasságának és a kívánt széles-
ségnek megfelelően állítsa be a párhuzamos ütkö-
zőt (6) (lásd: 11.4).
2. Fűrészelés közben a munkadarab felfelé nyomja a
fűrészlapvédőt (1).
3. Először az elszívó berendezést kapcsolja be, majd
utána az asztali körfűrészt.
4. Összezárt ujjakkal fektesse kezeit a munkadarab-
ra, és a munkadarabot a párhuzamos ütköző (6)
mentén tolja a fűrészlaphoz (3).
5. Oldalsó vezetéssel segítse a munkadarabot oly
módon, hogy bal kezével csak a fűrészlapvédő (1)
elülső széléig tartja a munkadarabot.
6. A munkadarabot mindig tolja el a hasítóék (2) vé-
géig a tolóbottal (F).
11.2.1 Ferde vágások végrehajtása (17. ábra)
A ferde vágásokat alapvetően a párhuzamos ütköző
(6) használatával végezze. A párhuzamos ütközőt (6)
alapvetően a fűrészlaptól (3) jobbra kell felszerelni.
