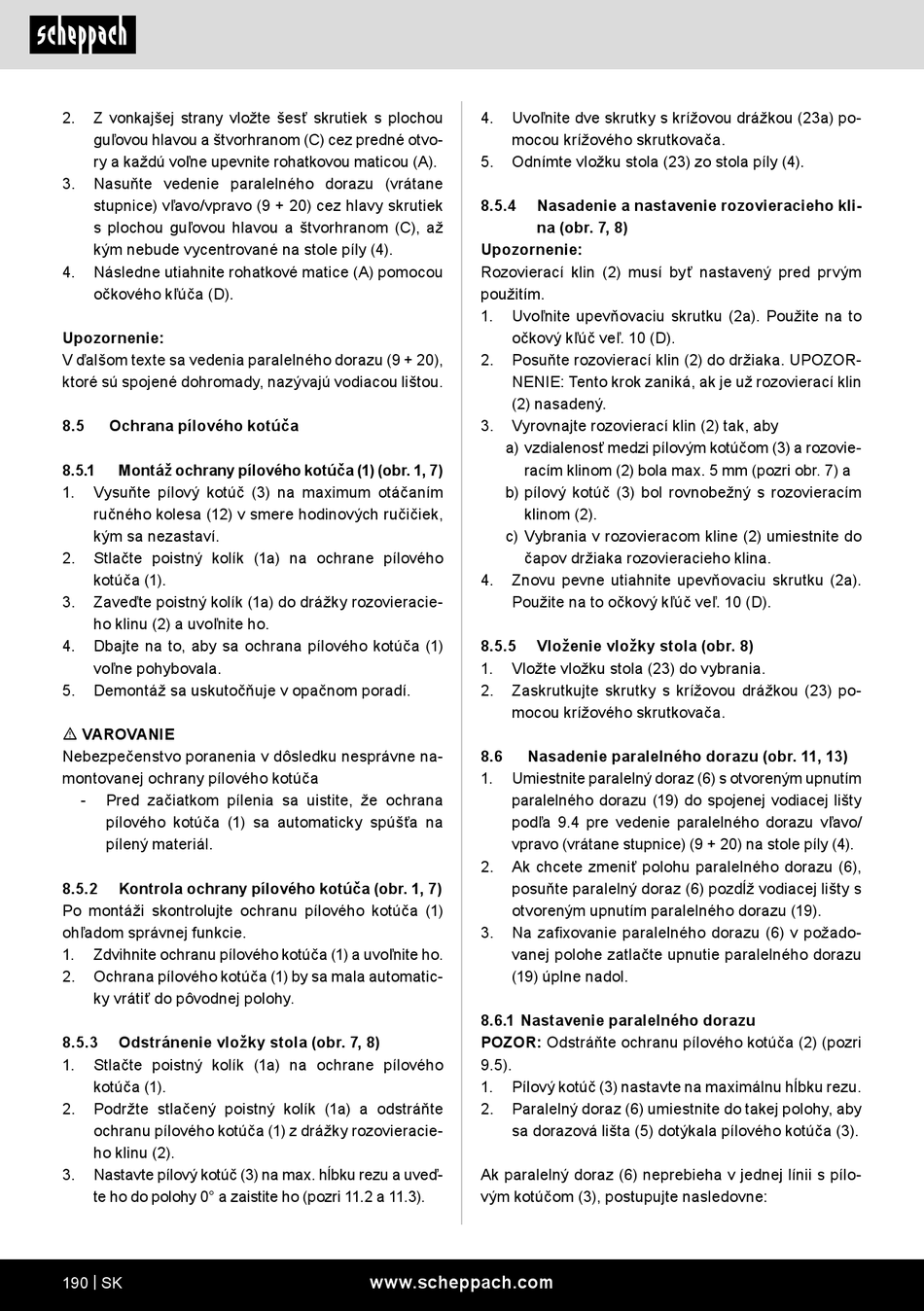

Scheppach HS254 Originalbetriebsanleitung Seite 190

2. Z vonkajšej strany vložte šesť skrutiek s plochou
guľovou hlavou a štvorhranom (C) cez predné otvo-
ry a každú voľne upevnite rohatkovou maticou (A).
3. Nasuňte vedenie paralelného dorazu (vrátane
stupnice) vľavo/vpravo (9 + 20) cez hlavy skrutiek
s plochou guľovou hlavou a štvorhranom (C), až
kým nebude vycentrované na stole píly (4).
4. Následne utiahnite rohatkové matice (A) pomocou
očkového kľúča (D).
Upozornenie:
V ďalšom texte sa vedenia paralelného dorazu (9 + 20),
ktoré sú spojené dohromady, nazývajú vodiacou lištou.
8.5 Ochrana pílového kotúča
8.5.1 Montáž ochrany pílového kotúča (1) (obr. 1, 7)
1. Vysuňte pílový kotúč (3) na maximum otáčaním
ručného kolesa (12) v smere hodinových ručičiek,
kým sa nezastaví.
2. Stlačte poistný kolík (1a) na ochrane pílového
kotúča (1).
3. Zaveďte poistný kolík (1a) do drážky rozovieracie-
ho klinu (2) a uvoľnite ho.
4. Dbajte na to, aby sa ochrana pílového kotúča (1)
voľne pohybovala.
5. Demontáž sa uskutočňuje v opačnom poradí.
m VAROVANIE
Nebezpečenstvo poranenia v dôsledku nesprávne na-
montovanej ochrany pílového kotúča
- Pred začiatkom pílenia sa uistite, že ochrana
pílového kotúča (1) sa automaticky spúšťa na
pílený materiál.
8.5.2 Kontrola ochrany pílového kotúča (obr. 1, 7)
Po montáži skontrolujte ochranu pílového kotúča (1)
ohľadom správnej funkcie.
1. Zdvihnite ochranu pílového kotúča (1) a uvoľnite ho.
2. Ochrana pílového kotúča (1) by sa mala automatic-
ky vrátiť do pôvodnej polohy.
8.5.3 Odstránenie vložky stola (obr. 7, 8)
1. Stlačte poistný kolík (1a) na ochrane pílového
kotúča (1).
2. Podržte stlačený poistný kolík (1a) a odstráňte
ochranu pílového kotúča (1) z drážky rozovieracie-
ho klinu (2).
3. Nastavte pílový kotúč (3) na max. hĺbku rezu a uveď-
te ho do polohy 0° a zaistite ho (pozri 11.2 a 11.3).
190 | SK
4. Uvoľnite dve skrutky s krížovou drážkou (23a) po-
mocou krížového skrutkovača.
5. Odnímte vložku stola (23) zo stola píly (4).
8.5.4 Nasadenie a nastavenie rozovieracieho kli-
na (obr. 7, 8)
Upozornenie:
Rozovierací klin (2) musí byť nastavený pred prvým
použitím.
1. Uvoľnite upevňovaciu skrutku (2a). Použite na to
očkový kľúč veľ. 10 (D).
2. Posuňte rozovierací klin (2) do držiaka. UPOZOR-
NENIE: Tento krok zaniká, ak je už rozovierací klin
(2) nasadený.
3. Vyrovnajte rozovierací klin (2) tak, aby
a) vzdialenosť medzi pílovým kotúčom (3) a rozovie-
racím klinom (2) bola max. 5 mm (pozri obr. 7) a
b) pílový kotúč (3) bol rovnobežný s rozovieracím
klinom (2).
c) Vybrania v rozovieracom kline (2) umiestnite do
čapov držiaka rozovieracieho klina.
4. Znovu pevne utiahnite upevňovaciu skrutku (2a).
Použite na to očkový kľúč veľ. 10 (D).
8.5.5 Vloženie vložky stola (obr. 8)
1. Vložte vložku stola (23) do vybrania.
2. Zaskrutkujte skrutky s krížovou drážkou (23) po-
mocou krížového skrutkovača.
8.6 Nasadenie paralelného dorazu (obr. 11, 13)
1. Umiestnite paralelný doraz (6) s otvoreným upnutím
paralelného dorazu (19) do spojenej vodiacej lišty
podľa 9.4 pre vedenie paralelného dorazu vľavo/
vpravo (vrátane stupnice) (9 + 20) na stole píly (4).
2. Ak chcete zmeniť polohu paralelného dorazu (6),
posuňte paralelný doraz (6) pozdĺž vodiacej lišty s
otvoreným upnutím paralelného dorazu (19).
3. Na zafixovanie paralelného dorazu (6) v požado-
vanej polohe zatlačte upnutie paralelného dorazu
(19) úplne nadol.
8.6.1 Nastavenie paralelného dorazu
POZOR: Odstráňte ochranu pílového kotúča (2) (pozri
9.5).
1. Pílový kotúč (3) nastavte na maximálnu hĺbku rezu.
2. Paralelný doraz (6) umiestnite do takej polohy, aby
sa dorazová lišta (5) dotýkala pílového kotúča (3).
Ak paralelný doraz (6) neprebieha v jednej línii s pílo-
vým kotúčom (3), postupujte nasledovne:
