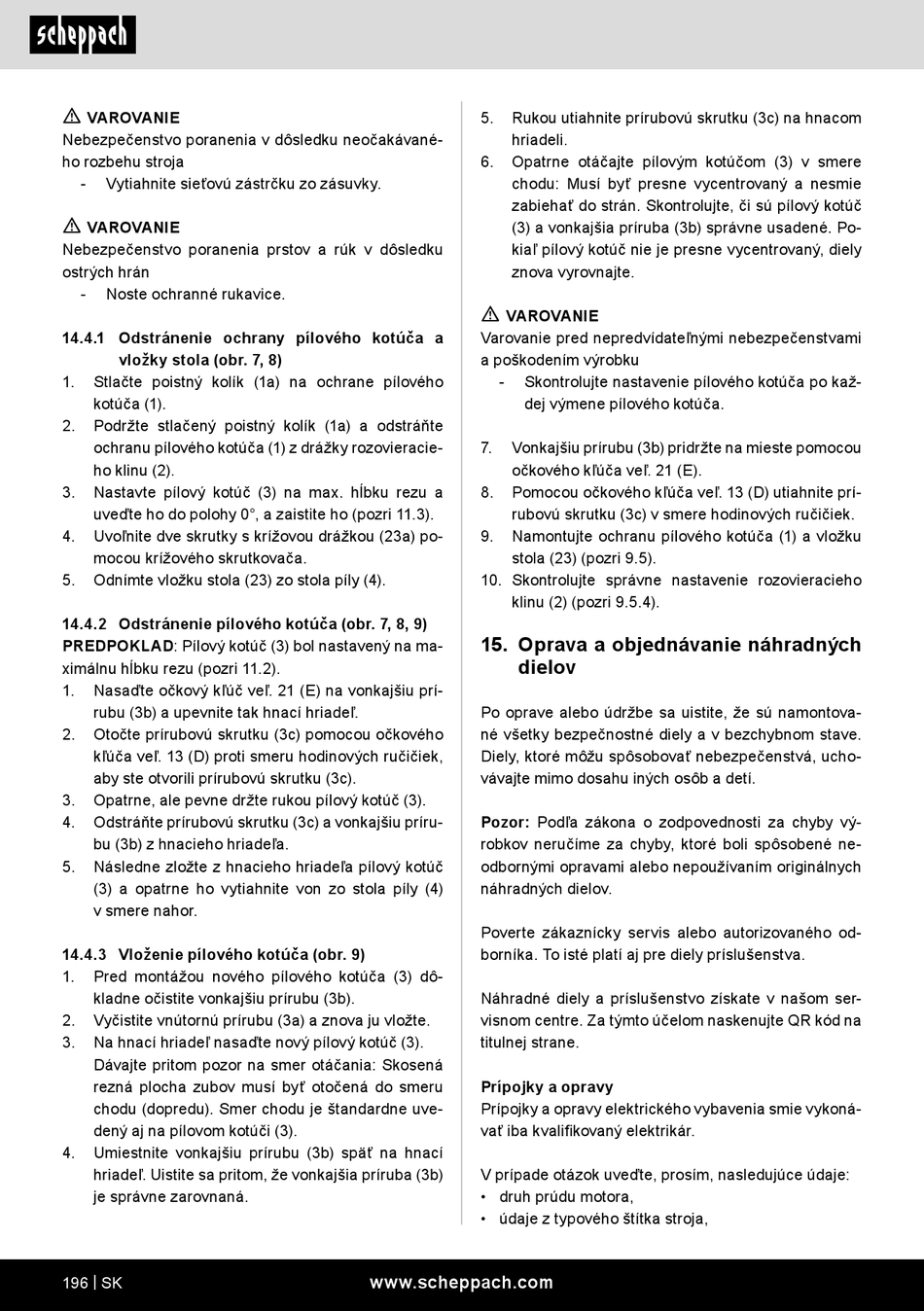

Scheppach HS254 Originalbetriebsanleitung Seite 196

m
VAROVANIE
Nebezpečenstvo poranenia v dôsledku neočakávané-
ho rozbehu stroja
- Vytiahnite sieťovú zástrčku zo zásuvky.
m
VAROVANIE
Nebezpečenstvo poranenia prstov a rúk v dôsledku
ostrých hrán
- Noste ochranné rukavice.
14.4.1 Odstránenie ochrany pílového kotúča a
vložky stola (obr. 7, 8)
1. Stlačte poistný kolík (1a) na ochrane pílového
kotúča (1).
2. Podržte stlačený poistný kolík (1a) a odstráňte
ochranu pílového kotúča (1) z drážky rozovieracie-
ho klinu (2).
3. Nastavte pílový kotúč (3) na max. hĺbku rezu a
uveďte ho do polohy 0°, a zaistite ho (pozri 11.3).
4. Uvoľnite dve skrutky s krížovou drážkou (23a) po-
mocou krížového skrutkovača.
5. Odnímte vložku stola (23) zo stola píly (4).
14.4.2 Odstránenie pílového kotúča (obr. 7, 8, 9)
PREDPOKLAD: Pílový kotúč (3) bol nastavený na ma-
ximálnu hĺbku rezu (pozri 11.2).
1. Nasaďte očkový kľúč veľ. 21 (E) na vonkajšiu prí-
rubu (3b) a upevnite tak hnací hriadeľ.
2. Otočte prírubovú skrutku (3c) pomocou očkového
kľúča veľ. 13 (D) proti smeru hodinových ručičiek,
aby ste otvorili prírubovú skrutku (3c).
3. Opatrne, ale pevne držte rukou pílový kotúč (3).
4. Odstráňte prírubovú skrutku (3c) a vonkajšiu príru-
bu (3b) z hnacieho hriadeľa.
5. Následne zložte z hnacieho hriadeľa pílový kotúč
(3) a opatrne ho vytiahnite von zo stola píly (4)
v smere nahor.
14.4.3 Vloženie pílového kotúča (obr. 9)
1. Pred montážou nového pílového kotúča (3) dô-
kladne očistite vonkajšiu prírubu (3b).
2. Vyčistite vnútornú prírubu (3a) a znova ju vložte.
3. Na hnací hriadeľ nasaďte nový pílový kotúč (3).
Dávajte pritom pozor na smer otáčania: Skosená
rezná plocha zubov musí byť otočená do smeru
chodu (dopredu). Smer chodu je štandardne uve-
dený aj na pílovom kotúči (3).
4. Umiestnite vonkajšiu prírubu (3b) späť na hnací
hriadeľ. Uistite sa pritom, že vonkajšia príruba (3b)
je správne zarovnaná.
196 | SK
5. Rukou utiahnite prírubovú skrutku (3c) na hnacom
hriadeli.
6. Opatrne otáčajte pílovým kotúčom (3) v smere
chodu: Musí byť presne vycentrovaný a nesmie
zabiehať do strán. Skontrolujte, či sú pílový kotúč
(3) a vonkajšia príruba (3b) správne usadené. Po-
kiaľ pílový kotúč nie je presne vycentrovaný, diely
znova vyrovnajte.
m
VAROVANIE
Varovanie pred nepredvídateľnými nebezpečenstvami
a poškodením výrobku
- Skontrolujte nastavenie pílového kotúča po kaž-
dej výmene pílového kotúča.
7. Vonkajšiu prírubu (3b) pridržte na mieste pomocou
očkového kľúča veľ. 21 (E).
8. Pomocou očkového kľúča veľ. 13 (D) utiahnite prí-
rubovú skrutku (3c) v smere hodinových ručičiek.
9. Namontujte ochranu pílového kotúča (1) a vložku
stola (23) (pozri 9.5).
10. Skontrolujte správne nastavenie rozovieracieho
klinu (2) (pozri 9.5.4).
15. Oprava a objednávanie náhradných
dielov
Po oprave alebo údržbe sa uistite, že sú namontova-
né všetky bezpečnostné diely a v bezchybnom stave.
Diely, ktoré môžu spôsobovať nebezpečenstvá, ucho-
vávajte mimo dosahu iných osôb a detí.
Pozor: Podľa zákona o zodpovednosti za chyby vý-
robkov neručíme za chyby, ktoré boli spôsobené ne-
odbornými opravami alebo nepoužívaním originálnych
náhradných dielov.
Poverte zákaznícky servis alebo autorizovaného od-
borníka. To isté platí aj pre diely príslušenstva.
Náhradné diely a príslušenstvo získate v našom ser-
visnom centre. Za týmto účelom naskenujte QR kód na
titulnej strane.
Prípojky a opravy
Prípojky a opravy elektrického vybavenia smie vykoná-
vať iba kvalifikovaný elektrikár.
V prípade otázok uveďte, prosím, nasledujúce údaje:
• druh prúdu motora,
• údaje z typového štítka stroja,
