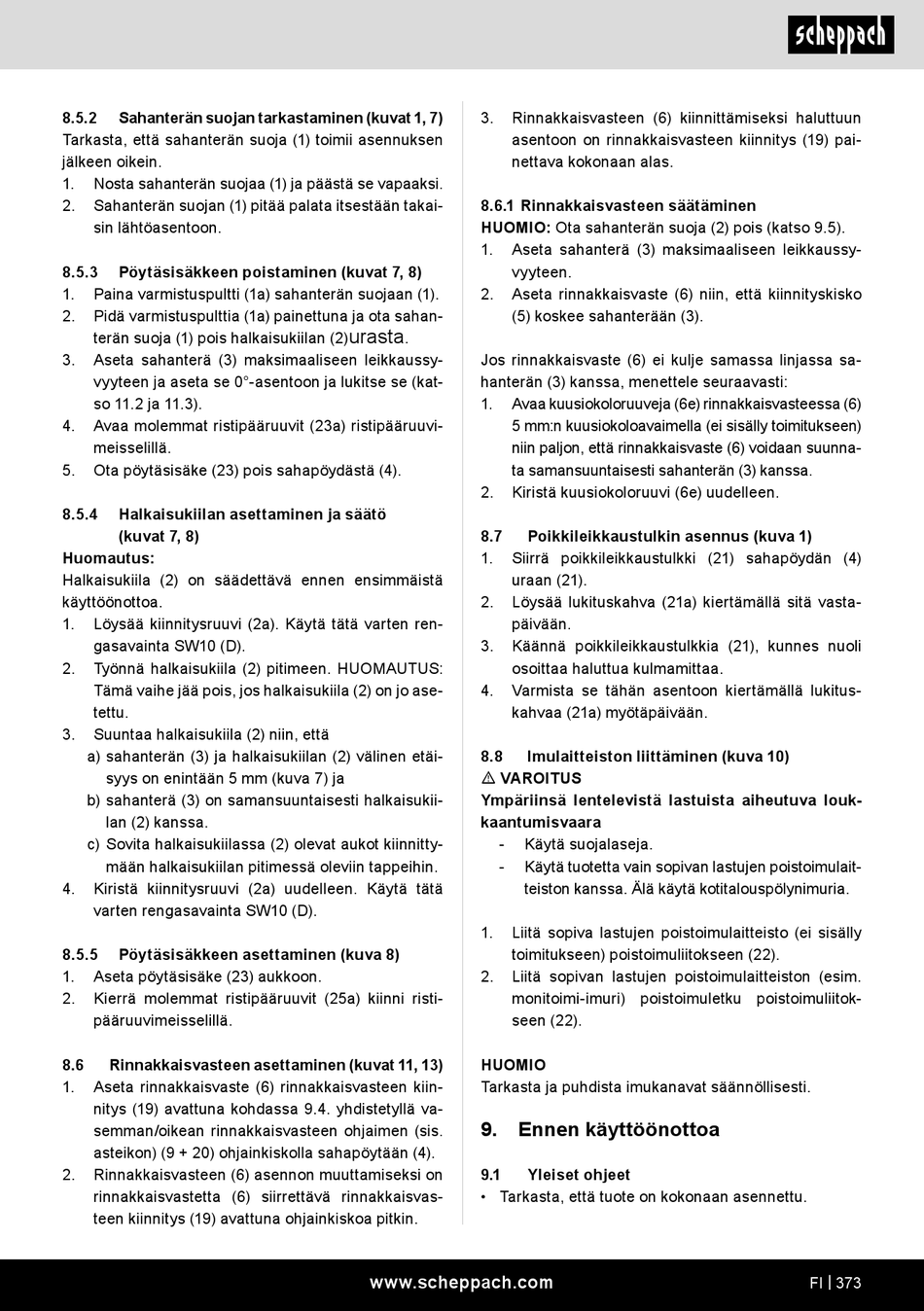

8.5.2 Sahanterän suojan tarkastaminen (kuvat 1, 7)
Tarkasta, että sahanterän suoja (1) toimii asennuksen
jälkeen oikein.
1. Nosta sahanterän suojaa (1) ja päästä se vapaaksi.
2. Sahanterän suojan (1) pitää palata itsestään takai-
sin lähtöasentoon.
8.5.3 Pöytäsisäkkeen poistaminen (kuvat 7, 8)
1. Paina varmistuspultti (1a) sahanterän suojaan (1).
2. Pidä varmistuspulttia (1a) painettuna ja ota sahan-
terän suoja (1) pois halkaisukiilan (2)
3. Aseta sahanterä (3) maksimaaliseen leikkaussy-
vyyteen ja aseta se 0°-asentoon ja lukitse se (kat-
so 11.2 ja 11.3).
4. Avaa molemmat ristipääruuvit (23a) ristipääruuvi-
meisselillä.
5. Ota pöytäsisäke (23) pois sahapöydästä (4).
8.5.4 Halkaisukiilan asettaminen ja säätö
(kuvat 7, 8)
Huomautus:
Halkaisukiila (2) on säädettävä ennen ensimmäistä
käyttöönottoa.
1. Löysää kiinnitysruuvi (2a). Käytä tätä varten ren-
gasavainta SW10 (D).
2. Työnnä halkaisukiila (2) pitimeen. HUOMAUTUS:
Tämä vaihe jää pois, jos halkaisukiila (2) on jo ase-
tettu.
3. Suuntaa halkaisukiila (2) niin, että
a) sahanterän (3) ja halkaisukiilan (2) välinen etäi-
syys on enintään 5 mm (kuva 7) ja
b) sahanterä (3) on samansuuntaisesti halkaisukii-
lan (2) kanssa.
c) Sovita halkaisukiilassa (2) olevat aukot kiinnitty-
mään halkaisukiilan pitimessä oleviin tappeihin.
4. Kiristä kiinnitysruuvi (2a) uudelleen. Käytä tätä
varten rengasavainta SW10 (D).
8.5.5 Pöytäsisäkkeen asettaminen (kuva 8)
1. Aseta pöytäsisäke (23) aukkoon.
2. Kierrä molemmat ristipääruuvit (25a) kiinni risti-
pääruuvimeisselillä.
8.6 Rinnakkaisvasteen asettaminen (kuvat 11, 13)
1. Aseta rinnakkaisvaste (6) rinnakkaisvasteen kiin-
nitys (19) avattuna kohdassa 9.4. yhdistetyllä va-
semman/oikean rinnakkaisvasteen ohjaimen (sis.
asteikon) (9 + 20) ohjainkiskolla sahapöytään (4).
2. Rinnakkaisvasteen (6) asennon muuttamiseksi on
rinnakkaisvastetta (6) siirrettävä rinnakkaisvas-
teen kiinnitys (19) avattuna ohjainkiskoa pitkin.
3. Rinnakkaisvasteen (6) kiinnittämiseksi haluttuun
asentoon on rinnakkaisvasteen kiinnitys (19) pai-
nettava kokonaan alas.
8.6.1 Rinnakkaisvasteen säätäminen
HUOMIO: Ota sahanterän suoja (2) pois (katso 9.5).
1. Aseta sahanterä (3) maksimaaliseen leikkaussy-
vyyteen.
2. Aseta rinnakkaisvaste (6) niin, että kiinnityskisko
(5) koskee sahanterään (3).
urasta
.
Jos rinnakkaisvaste (6) ei kulje samassa linjassa sa-
hanterän (3) kanssa, menettele seuraavasti:
1. Avaa kuusiokoloruuveja (6e) rinnakkaisvasteessa (6)
5 mm:n kuusiokoloavaimella (ei sisälly toimitukseen)
niin paljon, että rinnakkaisvaste (6) voidaan suunna-
ta samansuuntaisesti sahanterän (3) kanssa.
2. Kiristä kuusiokoloruuvi (6e) uudelleen.
8.7
1. Siirrä poikkileikkaustulkki (21) sahapöydän (4)
uraan (21).
2. Löysää lukituskahva (21a) kiertämällä sitä vasta-
päivään.
3. Käännä poikkileikkaustulkkia (21), kunnes nuoli
osoittaa haluttua kulmamittaa.
4. Varmista se tähän asentoon kiertämällä lukitus-
kahvaa (21a) myötäpäivään.
8.8
m VAROITUS
Ympäriinsä lentelevistä lastuista aiheutuva louk-
kaantumisvaara
-
-
1. Liitä sopiva lastujen poistoimulaitteisto (ei sisälly
toimitukseen) poistoimuliitokseen (22).
2. Liitä sopivan lastujen poistoimulaitteiston (esim.
monitoimi-imuri) poistoimuletku poistoimuliitok-
seen (22).
HUOMIO
Tarkasta ja puhdista imukanavat säännöllisesti.
9. Ennen käyttöönottoa
9.1
• Tarkasta, että tuote on kokonaan asennettu.
www.scheppach.com
Poikkileikkaustulkin asennus (kuva 1)
Imulaitteiston liittäminen (kuva 10)
Käytä suojalaseja.
Käytä tuotetta vain sopivan lastujen poistoimulait-
teiston kanssa. Älä käytä kotitalouspölynimuria.
Yleiset ohjeet
