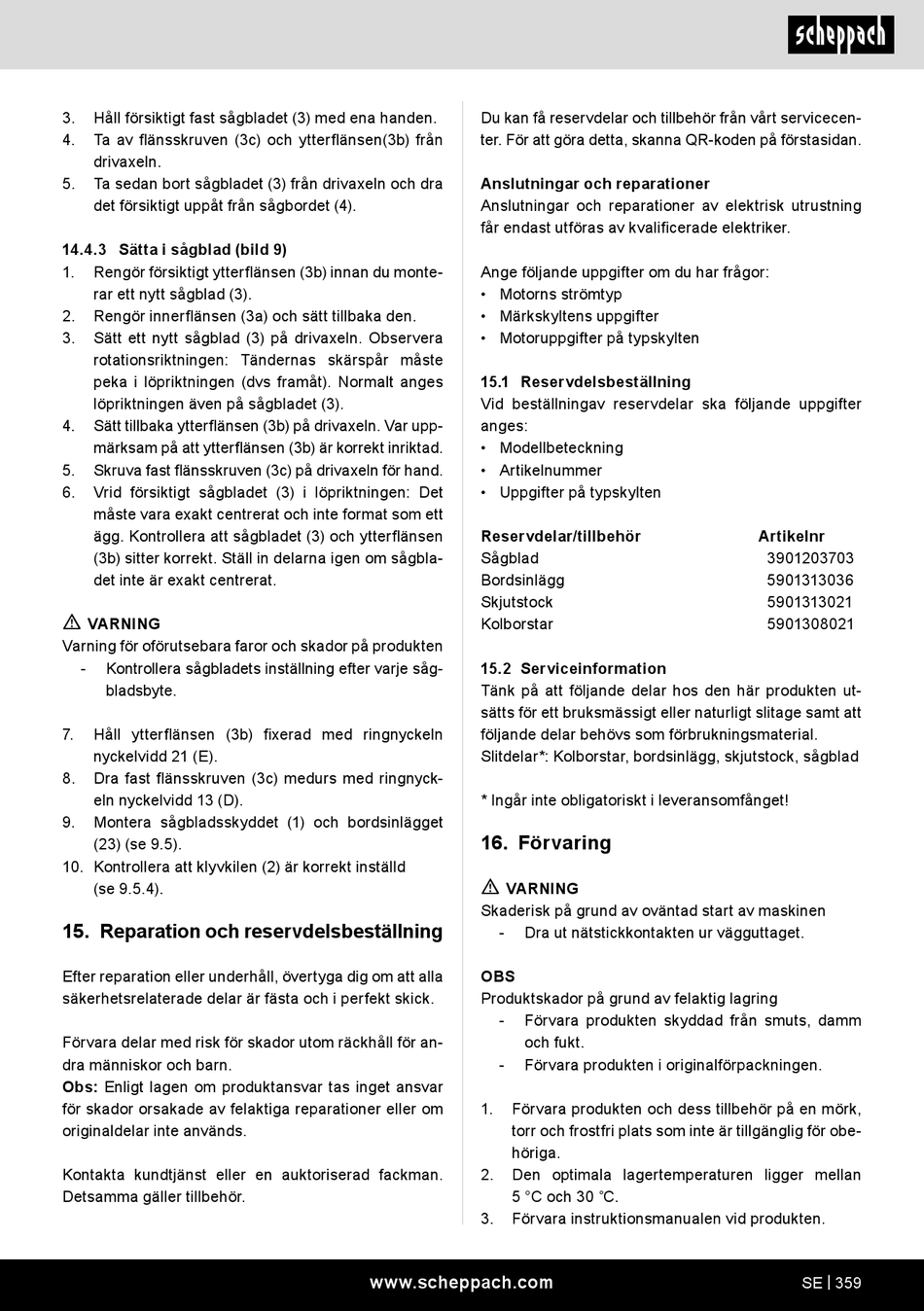

Scheppach HS254 Originalbetriebsanleitung Seite 359

3. Håll försiktigt fast sågbladet (3) med ena handen.
4. Ta av flänsskruven (3c) och ytterflänsen(3b) från
drivaxeln.
5. Ta sedan bort sågbladet (3) från drivaxeln och dra
det försiktigt uppåt från sågbordet (4).
14.4.3 Sätta i sågblad (bild 9)
1. Rengör försiktigt ytterflänsen (3b) innan du monte-
rar ett nytt sågblad (3).
2. Rengör innerflänsen (3a) och sätt tillbaka den.
3. Sätt ett nytt sågblad (3) på drivaxeln. Observera
rotationsriktningen: Tändernas skärspår måste
peka i löpriktningen (dvs framåt). Normalt anges
löpriktningen även på sågbladet (3).
4. Sätt tillbaka ytterflänsen (3b) på drivaxeln. Var upp-
märksam på att ytterflänsen (3b) är korrekt inriktad.
5. Skruva fast flänsskruven (3c) på drivaxeln för hand.
6. Vrid försiktigt sågbladet (3) i löpriktningen: Det
måste vara exakt centrerat och inte format som ett
ägg. Kontrollera att sågbladet (3) och ytterflänsen
(3b) sitter korrekt. Ställ in delarna igen om sågbla-
det inte är exakt centrerat.
m
VARNING
Varning för oförutsebara faror och skador på produkten
- Kontrollera sågbladets inställning efter varje såg-
bladsbyte.
7. Håll ytterflänsen (3b) fixerad med ringnyckeln
nyckelvidd 21 (E).
8. Dra fast flänsskruven (3c) medurs med ringnyck-
eln nyckelvidd 13 (D).
9. Montera sågbladsskyddet (1) och bordsinlägget
(23) (se 9.5).
10. Kontrollera att klyvkilen (2) är korrekt inställd
(se 9.5.4).
15. Reparation och reservdelsbeställning
Efter reparation eller underhåll, övertyga dig om att alla
säkerhetsrelaterade delar är fästa och i perfekt skick.
Förvara delar med risk för skador utom räckhåll för an-
dra människor och barn.
Obs: Enligt lagen om produktansvar tas inget ansvar
för skador orsakade av felaktiga reparationer eller om
originaldelar inte används.
Kontakta kundtjänst eller en auktoriserad fackman.
Detsamma gäller tillbehör.
Du kan få reservdelar och tillbehör från vårt servicecen-
ter. För att göra detta, skanna QR-koden på förstasidan.
Anslutningar och reparationer
Anslutningar och reparationer av elektrisk utrustning
får endast utföras av kvalificerade elektriker.
Ange följande uppgifter om du har frågor:
• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på typskylten
15.1 Reservdelsbeställning
Vid beställningav reservdelar ska följande uppgifter
anges:
• Modellbeteckning
• Artikelnummer
• Uppgifter på typskylten
Reservdelar/tillbehör
Sågblad
Bordsinlägg
Skjutstock
Kolborstar
15.2 Serviceinformation
Tänk på att följande delar hos den här produkten ut-
sätts för ett bruksmässigt eller naturligt slitage samt att
följande delar behövs som förbrukningsmaterial.
Slitdelar*: Kolborstar, bordsinlägg, skjutstock, sågblad
* Ingår inte obligatoriskt i leveransomfånget!
16. Förvaring
m
VARNING
Skaderisk på grund av oväntad start av maskinen
- Dra ut nätstickkontakten ur vägguttaget.
OBS
Produktskador på grund av felaktig lagring
- Förvara produkten skyddad från smuts, damm
och fukt.
- Förvara produkten i originalförpackningen.
1. Förvara produkten och dess tillbehör på en mörk,
torr och frostfri plats som inte är tillgänglig för obe-
höriga.
2. Den optimala lagertemperaturen ligger mellan
5 °C och 30 ˚C.
3. Förvara instruktionsmanualen vid produkten.
www.scheppach.com
Artikelnr
3901203703
5901313036
5901313021
5901308021
SE | 359
