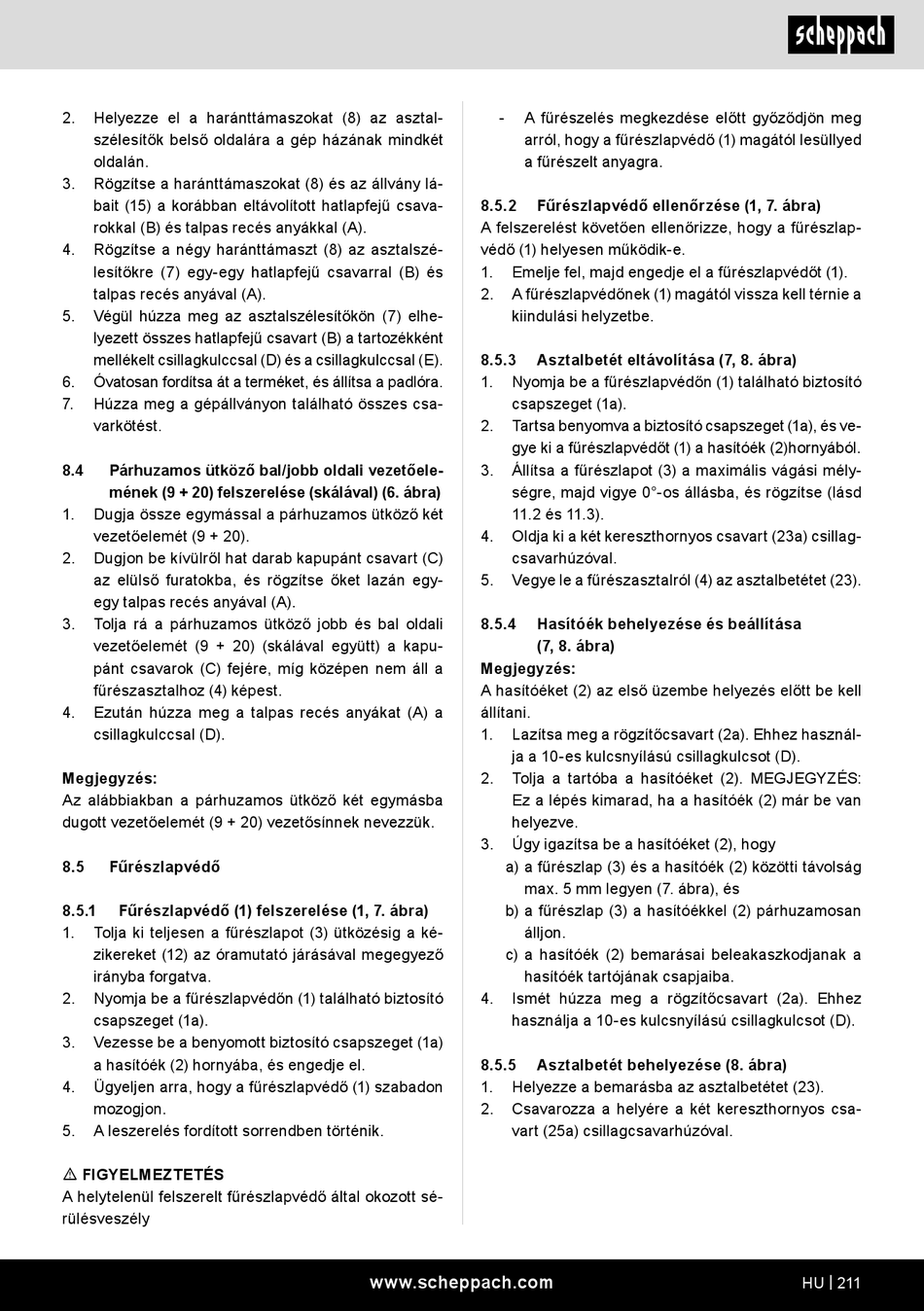

2. Helyezze el a haránttámaszokat (8) az asztal-
szélesítők belső oldalára a gép házának mindkét
oldalán.
3. Rögzítse a haránttámaszokat (8) és az állvány lá-
bait (15) a korábban eltávolított hatlapfejű csava-
rokkal (B) és talpas recés anyákkal (A).
4. Rögzítse a négy haránttámaszt (8) az asztalszé-
lesítőkre (7) egy-egy hatlapfejű csavarral (B) és
talpas recés anyával (A).
5. Végül húzza meg az asztalszélesítőkön (7) elhe-
lyezett összes hatlapfejű csavart (B) a tartozékként
mellékelt csillagkulccsal (D) és a csillagkulccsal (E).
6. Óvatosan fordítsa át a terméket, és állítsa a padlóra.
7. Húzza meg a gépállványon található összes csa-
varkötést.
8.4 Párhuzamos ütköző bal/jobb oldali vezetőele-
mének (9 + 20) felszerelése (skálával) (6. ábra)
1. Dugja össze egymással a párhuzamos ütköző két
vezetőelemét (9 + 20).
2. Dugjon be kívülről hat darab kapupánt csavart (C)
az elülső furatokba, és rögzítse őket lazán egy-
egy talpas recés anyával (A).
3. Tolja rá a párhuzamos ütköző jobb és bal oldali
vezetőelemét (9 + 20) (skálával együtt) a kapu-
pánt csavarok (C) fejére, míg középen nem áll a
fűrészasztalhoz (4) képest.
4. Ezután húzza meg a talpas recés anyákat (A) a
csillagkulccsal (D).
Megjegyzés:
Az alábbiakban a párhuzamos ütköző két egymásba
dugott vezetőelemét (9 + 20) vezetősínnek nevezzük.
8.5 Fűrészlapvédő
8.5.1 Fűrészlapvédő (1) felszerelése (1, 7. ábra)
1. Tolja ki teljesen a fűrészlapot (3) ütközésig a ké-
zikereket (12) az óramutató járásával megegyező
irányba forgatva.
2. Nyomja be a fűrészlapvédőn (1) található biztosító
csapszeget (1a).
3. Vezesse be a benyomott biztosító csapszeget (1a)
a hasítóék (2) hornyába, és engedje el.
4. Ügyeljen arra, hogy a fűrészlapvédő (1) szabadon
mozogjon.
5. A leszerelés fordított sorrendben történik.
m FIGYELMEZTETÉS
A helytelenül felszerelt fűrészlapvédő által okozott sé-
rülésveszély
- A fűrészelés megkezdése előtt győződjön meg
arról, hogy a fűrészlapvédő (1) magától lesüllyed
a fűrészelt anyagra.
8.5.2 Fűrészlapvédő ellenőrzése (1, 7. ábra)
A felszerelést követően ellenőrizze, hogy a fűrészlap-
védő (1) helyesen működik-e.
1. Emelje fel, majd engedje el a fűrészlapvédőt (1).
2. A fűrészlapvédőnek (1) magától vissza kell térnie a
kiindulási helyzetbe.
8.5.3 Asztalbetét eltávolítása (7, 8. ábra)
1. Nyomja be a fűrészlapvédőn (1) található biztosító
csapszeget (1a).
2. Tartsa benyomva a biztosító csapszeget (1a), és ve-
gye ki a fűrészlapvédőt (1) a hasítóék (2)hornyából.
3. Állítsa a fűrészlapot (3) a maximális vágási mély-
ségre, majd vigye 0°-os állásba, és rögzítse (lásd
11.2 és 11.3).
4. Oldja ki a két kereszthornyos csavart (23a) csillag-
csavarhúzóval.
5. Vegye le a fűrészasztalról (4) az asztalbetétet (23).
8.5.4 Hasítóék behelyezése és beállítása
(7, 8. ábra)
Megjegyzés:
A hasítóéket (2) az első üzembe helyezés előtt be kell
állítani.
1. Lazítsa meg a rögzítőcsavart (2a). Ehhez használ-
ja a 10-es kulcsnyílású csillagkulcsot (D).
2. Tolja a tartóba a hasítóéket (2). MEGJEGYZÉS:
Ez a lépés kimarad, ha a hasítóék (2) már be van
helyezve.
3. Úgy igazítsa be a hasítóéket (2), hogy
a) a fűrészlap (3) és a hasítóék (2) közötti távolság
max. 5 mm legyen (7. ábra), és
b) a fűrészlap (3) a hasítóékkel (2) párhuzamosan
álljon.
c) a hasítóék (2) bemarásai beleakaszkodjanak a
hasítóék tartójának csapjaiba.
4. Ismét húzza meg a rögzítőcsavart (2a). Ehhez
használja a 10-es kulcsnyílású csillagkulcsot (D).
8.5.5 Asztalbetét behelyezése (8. ábra)
1. Helyezze a bemarásba az asztalbetétet (23).
2. Csavarozza a helyére a két kereszthornyos csa-
vart (25a) csillagcsavarhúzóval.
