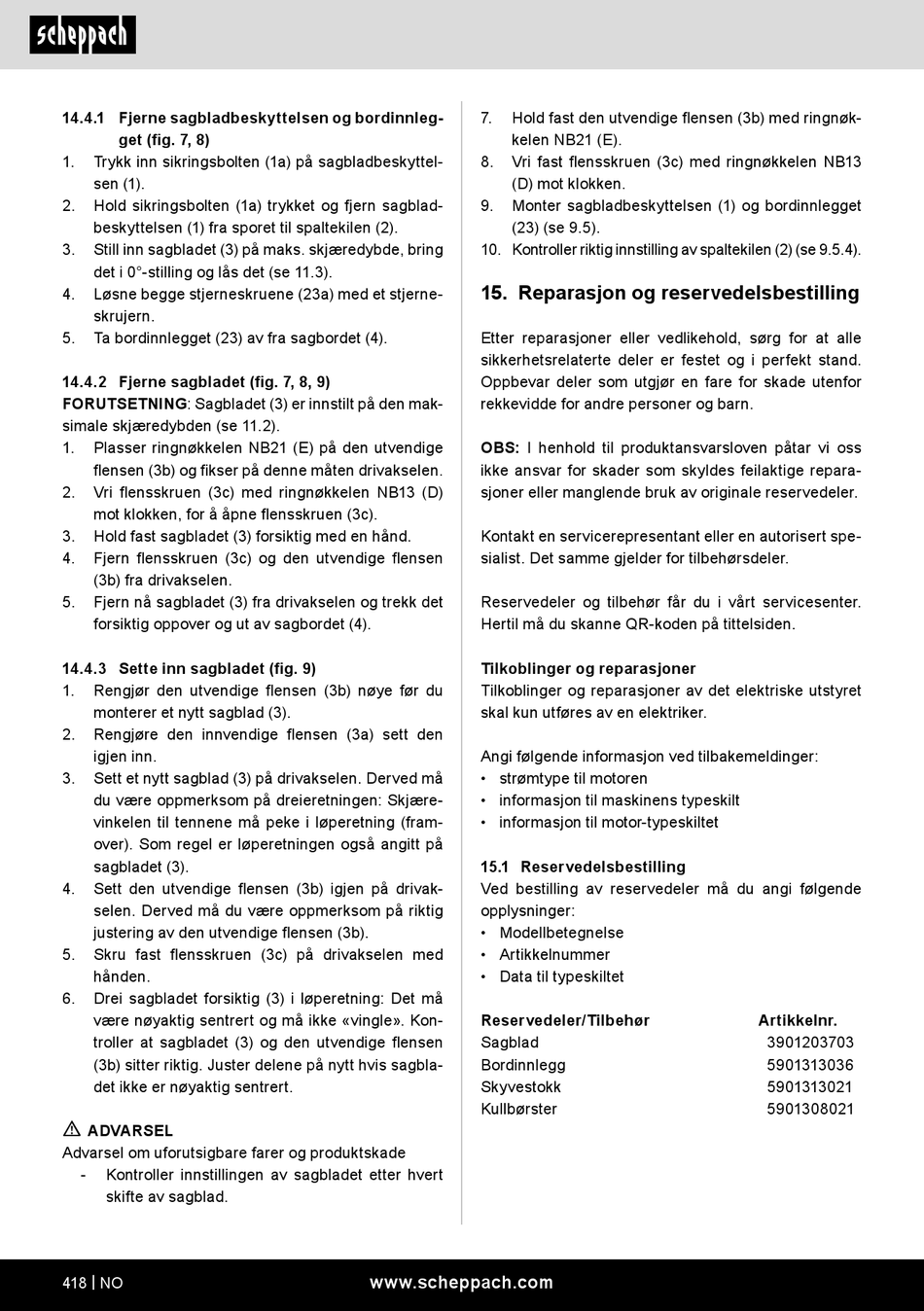

14.4.1 Fjerne sagbladbeskyttelsen og bordinnleg-
get (fig. 7, 8)
1. Trykk inn sikringsbolten (1a) på sagbladbeskyttel-
sen (1).
2. Hold sikringsbolten (1a) trykket og fjern sagblad-
beskyttelsen (1) fra sporet til spaltekilen (2).
3. Still inn sagbladet (3) på maks. skjæredybde, bring
det i 0°-stilling og lås det (se 11.3).
4. Løsne begge stjerneskruene (23a) med et stjerne-
skrujern.
5. Ta bordinnlegget (23) av fra sagbordet (4).
14.4.2 Fjerne sagbladet (fig. 7, 8, 9)
FORUTSETNING: Sagbladet (3) er innstilt på den mak-
simale skjæredybden (se 11.2).
1. Plasser ringnøkkelen NB21 (E) på den utvendige
flensen (3b) og fikser på denne måten drivakselen.
2. Vri flensskruen (3c) med ringnøkkelen NB13 (D)
mot klokken, for å åpne flensskruen (3c).
3. Hold fast sagbladet (3) forsiktig med en hånd.
4. Fjern flensskruen (3c) og den utvendige flensen
(3b) fra drivakselen.
5. Fjern nå sagbladet (3) fra drivakselen og trekk det
forsiktig oppover og ut av sagbordet (4).
14.4.3 Sette inn sagbladet (fig. 9)
1. Rengjør den utvendige flensen (3b) nøye før du
monterer et nytt sagblad (3).
2. Rengjøre den innvendige flensen (3a) sett den
igjen inn.
3. Sett et nytt sagblad (3) på drivakselen. Derved må
du være oppmerksom på dreieretningen: Skjære-
vinkelen til tennene må peke i løperetning (fram-
over). Som regel er løperetningen også angitt på
sagbladet (3).
4. Sett den utvendige flensen (3b) igjen på drivak-
selen. Derved må du være oppmerksom på riktig
justering av den utvendige flensen (3b).
5. Skru fast flensskruen (3c) på drivakselen med
hånden.
6. Drei sagbladet forsiktig (3) i løperetning: Det må
være nøyaktig sentrert og må ikke «vingle». Kon-
troller at sagbladet (3) og den utvendige flensen
(3b) sitter riktig. Juster delene på nytt hvis sagbla-
det ikke er nøyaktig sentrert.
m
ADVARSEL
Advarsel om uforutsigbare farer og produktskade
- Kontroller innstillingen av sagbladet etter hvert
skifte av sagblad.
418 | NO
7. Hold fast den utvendige flensen (3b) med ringnøk-
kelen NB21 (E).
8. Vri fast flensskruen (3c) med ringnøkkelen NB13
(D) mot klokken.
9. Monter sagbladbeskyttelsen (1) og bordinnlegget
(23) (se 9.5).
10. Kontroller riktig innstilling av spaltekilen (2) (se 9.5.4).
15. Reparasjon og reservedelsbestilling
Etter reparasjoner eller vedlikehold, sørg for at alle
sikkerhetsrelaterte deler er festet og i perfekt stand.
Oppbevar deler som utgjør en fare for skade utenfor
rekkevidde for andre personer og barn.
OBS: I henhold til produktansvarsloven påtar vi oss
ikke ansvar for skader som skyldes feilaktige repara-
sjoner eller manglende bruk av originale reservedeler.
Kontakt en servicerepresentant eller en autorisert spe-
sialist. Det samme gjelder for tilbehørsdeler.
Reservedeler og tilbehør får du i vårt servicesenter.
Hertil må du skanne QR-koden på tittelsiden.
Tilkoblinger og reparasjoner
Tilkoblinger og reparasjoner av det elektriske utstyret
skal kun utføres av en elektriker.
Angi følgende informasjon ved tilbakemeldinger:
• strømtype til motoren
• informasjon til maskinens typeskilt
• informasjon til motor-typeskiltet
15.1 Reservedelsbestilling
Ved bestilling av reservedeler må du angi følgende
opplysninger:
• Modellbetegnelse
• Artikkelnummer
• Data til typeskiltet
Reservedeler/Tilbehør
Sagblad
Bordinnlegg
Skyvestokk
Kullbørster
www.scheppach.com
Artikkelnr.
3901203703
5901313036
5901313021
5901308021
