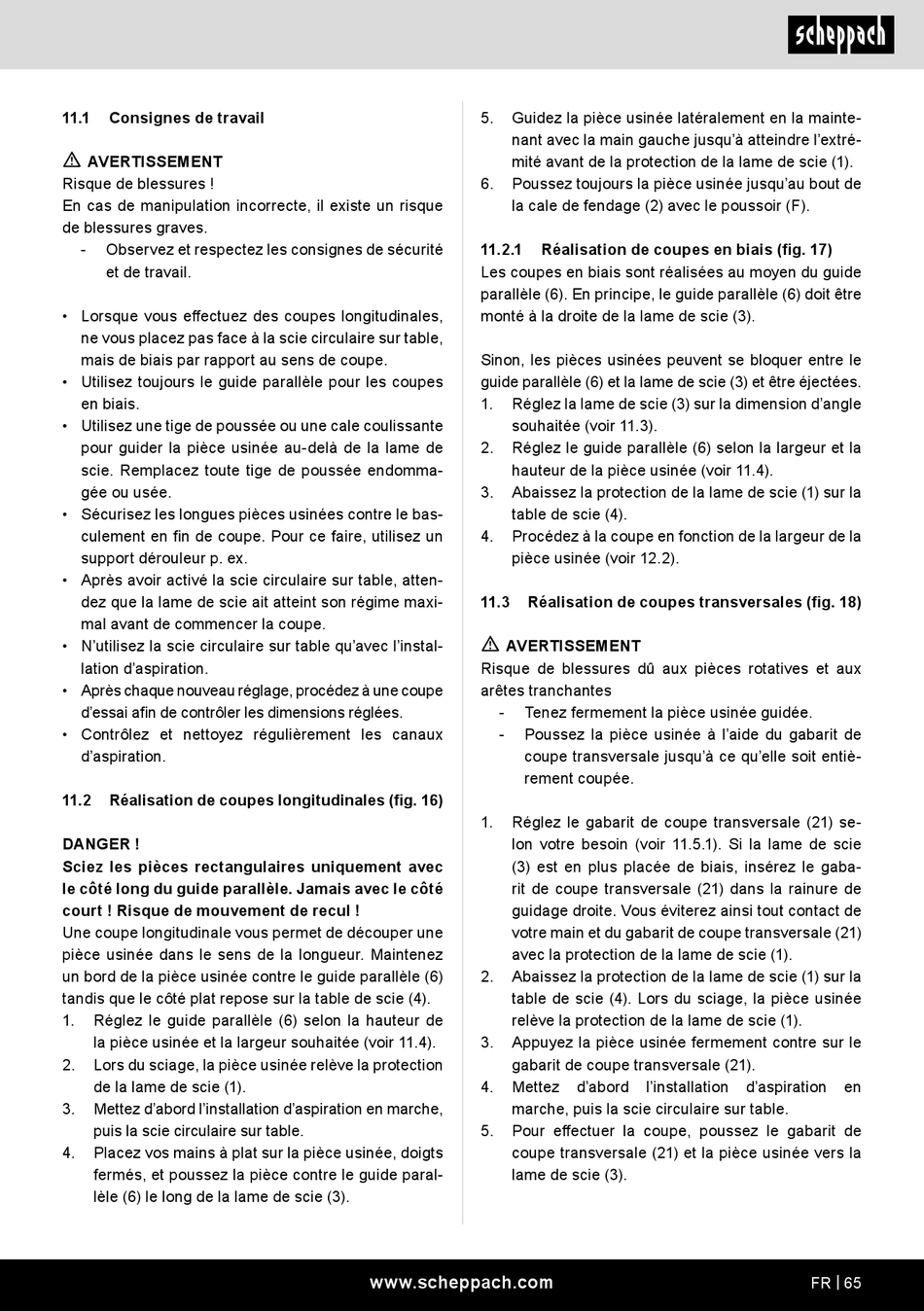

Scheppach HS254 Originalbetriebsanleitung Seite 65

11.1 Consignes de travail
m
AVERTISSEMENT
Risque de blessures !
En cas de manipulation incorrecte, il existe un risque
de blessures graves.
- Observez et respectez les consignes de sécurité
et de travail.
• Lorsque vous effectuez des coupes longitudinales,
ne vous placez pas face à la scie circulaire sur table,
mais de biais par rapport au sens de coupe.
• Utilisez toujours le guide parallèle pour les coupes
en biais.
• Utilisez une tige de poussée ou une cale coulissante
pour guider la pièce usinée au-delà de la lame de
scie. Remplacez toute tige de poussée endomma-
gée ou usée.
• Sécurisez les longues pièces usinées contre le bas-
culement en fin de coupe. Pour ce faire, utilisez un
support dérouleur p. ex.
• Après avoir activé la scie circulaire sur table, atten-
dez que la lame de scie ait atteint son régime maxi-
mal avant de commencer la coupe.
• N'utilisez la scie circulaire sur table qu'avec l'instal-
lation d'aspiration.
• Après chaque nouveau réglage, procédez à une coupe
d'essai afin de contrôler les dimensions réglées.
• Contrôlez et nettoyez régulièrement les canaux
d'aspiration.
11.2 Réalisation de coupes longitudinales (fig. 16)
DANGER !
Sciez les pièces rectangulaires uniquement avec
le côté long du guide parallèle. Jamais avec le côté
court ! Risque de mouvement de recul !
Une coupe longitudinale vous permet de découper une
pièce usinée dans le sens de la longueur. Maintenez
un bord de la pièce usinée contre le guide parallèle (6)
tandis que le côté plat repose sur la table de scie (4).
1. Réglez le guide parallèle (6) selon la hauteur de
la pièce usinée et la largeur souhaitée (voir 11.4).
2. Lors du sciage, la pièce usinée relève la protection
de la lame de scie (1).
3. Mettez d'abord l'installation d'aspiration en marche,
puis la scie circulaire sur table.
4. Placez vos mains à plat sur la pièce usinée, doigts
fermés, et poussez la pièce contre le guide paral-
lèle (6) le long de la lame de scie (3).
5. Guidez la pièce usinée latéralement en la mainte-
nant avec la main gauche jusqu'à atteindre l'extré-
mité avant de la protection de la lame de scie (1).
6. Poussez toujours la pièce usinée jusqu'au bout de
la cale de fendage (2) avec le poussoir (F).
11.2.1 Réalisation de coupes en biais (fig. 17)
Les coupes en biais sont réalisées au moyen du guide
parallèle (6). En principe, le guide parallèle (6) doit être
monté à la droite de la lame de scie (3).
Sinon, les pièces usinées peuvent se bloquer entre le
guide parallèle (6) et la lame de scie (3) et être éjectées.
1. Réglez la lame de scie (3) sur la dimension d'angle
souhaitée (voir 11.3).
2. Réglez le guide parallèle (6) selon la largeur et la
hauteur de la pièce usinée (voir 11.4).
3. Abaissez la protection de la lame de scie (1) sur la
table de scie (4).
4. Procédez à la coupe en fonction de la largeur de la
pièce usinée (voir 12.2).
11.3 Réalisation de coupes transversales (fig. 18)
m
AVERTISSEMENT
Risque de blessures dû aux pièces rotatives et aux
arêtes tranchantes
- Tenez fermement la pièce usinée guidée.
- Poussez la pièce usinée à l'aide du gabarit de
coupe transversale jusqu'à ce qu'elle soit entiè-
rement coupée.
1. Réglez le gabarit de coupe transversale (21) se-
lon votre besoin (voir 11.5.1). Si la lame de scie
(3) est en plus placée de biais, insérez le gaba-
rit de coupe transversale (21) dans la rainure de
guidage droite. Vous éviterez ainsi tout contact de
votre main et du gabarit de coupe transversale (21)
avec la protection de la lame de scie (1).
2. Abaissez la protection de la lame de scie (1) sur la
table de scie (4). Lors du sciage, la pièce usinée
relève la protection de la lame de scie (1).
3. Appuyez la pièce usinée fermement contre sur le
gabarit de coupe transversale (21).
4. Mettez
marche, puis la scie circulaire sur table.
5. Pour effectuer la coupe, poussez le gabarit de
coupe transversale (21) et la pièce usinée vers la
lame de scie (3).
www.scheppach.com
d'abord l'installation d'aspiration en
