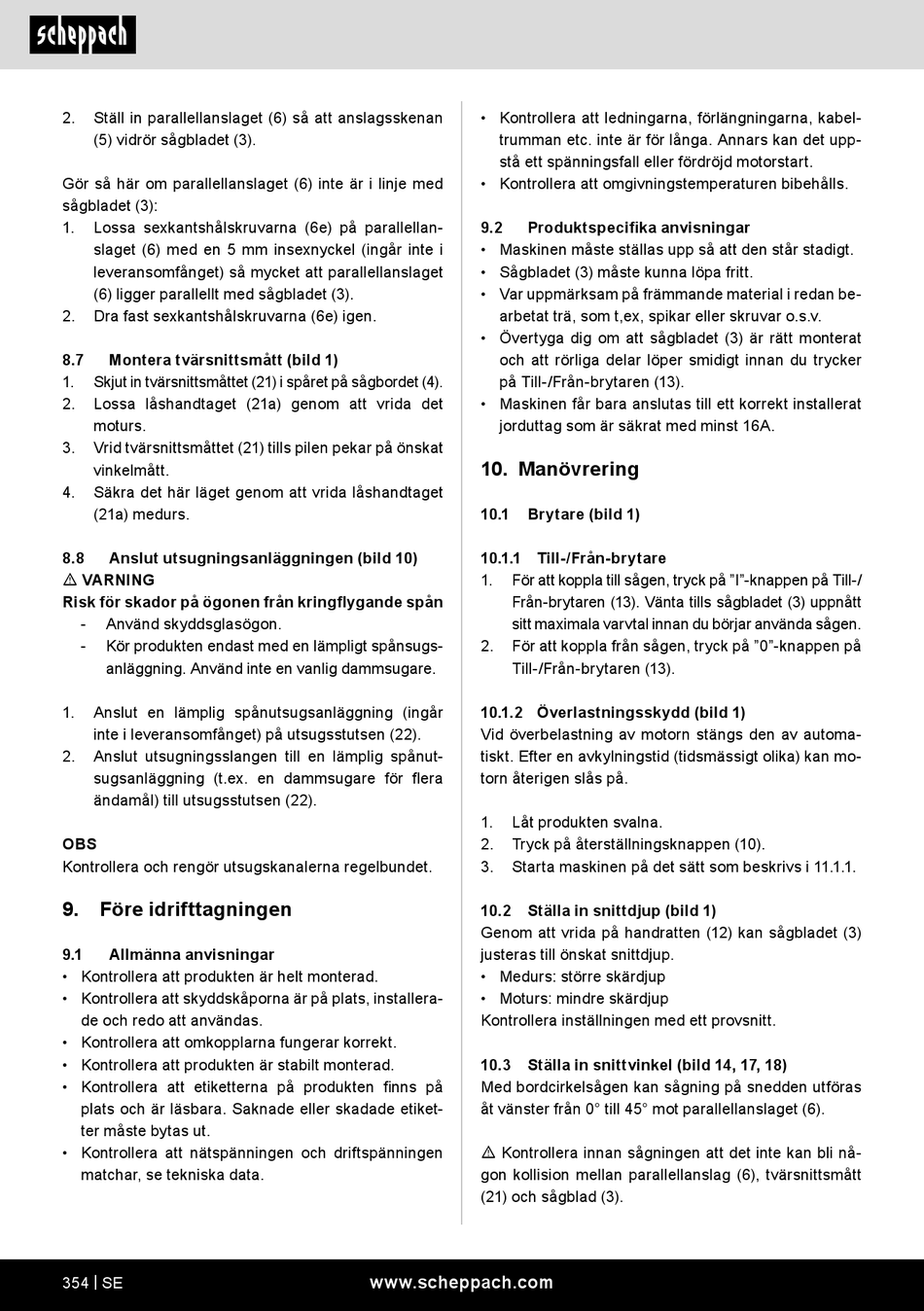

Scheppach HS254 Originalbetriebsanleitung Seite 354

2. Ställ in parallellanslaget (6) så att anslagsskenan
(5) vidrör sågbladet (3).
Gör så här om parallellanslaget (6) inte är i linje med
sågbladet (3):
1. Lossa sexkantshålskruvarna (6e) på parallellan-
slaget (6) med en 5 mm insexnyckel (ingår inte i
leveransomfånget) så mycket att parallellanslaget
(6) ligger parallellt med sågbladet (3).
2. Dra fast sexkantshålskruvarna (6e) igen.
8.7 Montera tvärsnittsmått (bild 1)
1. Skjut in tvärsnittsmåttet (21) i spåret på sågbordet (4).
2. Lossa låshandtaget (21a) genom att vrida det
moturs.
3. Vrid tvärsnittsmåttet (21) tills pilen pekar på önskat
vinkelmått.
4. Säkra det här läget genom att vrida låshandtaget
(21a) medurs.
8.8 Anslut utsugningsanläggningen (bild 10)
m VARNING
Risk för skador på ögonen från kringflygande spån
- Använd skyddsglasögon.
- Kör produkten endast med en lämpligt spånsugs-
anläggning. Använd inte en vanlig dammsugare.
1. Anslut en lämplig spånutsugsanläggning (ingår
inte i leveransomfånget) på utsugsstutsen (22).
2. Anslut utsugningsslangen till en lämplig spånut-
sugsanläggning (t.ex. en dammsugare för flera
ändamål) till utsugsstutsen (22).
OBS
Kontrollera och rengör utsugskanalerna regelbundet.
9. Före idrifttagningen
9.1 Allmänna anvisningar
• Kontrollera att produkten är helt monterad.
• Kontrollera att skyddskåporna är på plats, installera-
de och redo att användas.
• Kontrollera att omkopplarna fungerar korrekt.
• Kontrollera att produkten är stabilt monterad.
• Kontrollera att etiketterna på produkten finns på
plats och är läsbara. Saknade eller skadade etiket-
ter måste bytas ut.
• Kontrollera att nätspänningen och driftspänningen
matchar, se tekniska data.
354 | SE
• Kontrollera att ledningarna, förlängningarna, kabel-
trumman etc. inte är för långa. Annars kan det upp-
stå ett spänningsfall eller fördröjd motorstart.
• Kontrollera att omgivningstemperaturen bibehålls.
9.2 Produktspecifika anvisningar
• Maskinen måste ställas upp så att den står stadigt.
• Sågbladet (3) måste kunna löpa fritt.
• Var uppmärksam på främmande material i redan be-
arbetat trä, som t,ex, spikar eller skruvar o.s.v.
• Övertyga dig om att sågbladet (3) är rätt monterat
och att rörliga delar löper smidigt innan du trycker
på Till-/Från-brytaren (13).
• Maskinen får bara anslutas till ett korrekt installerat
jorduttag som är säkrat med minst 16A.
10. Manövrering
10.1 Brytare (bild 1)
10.1.1 Till-/Från-brytare
1. För att koppla till sågen, tryck på "I"-knappen på Till-/
Från-brytaren (13). Vänta tills sågbladet (3) uppnått
sitt maximala varvtal innan du börjar använda sågen.
2. För att koppla från sågen, tryck på "0"-knappen på
Till-/Från-brytaren (13).
10.1.2 Överlastningsskydd (bild 1)
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan mo-
torn återigen slås på.
1. Låt produkten svalna.
2. Tryck på återställningsknappen (10).
3. Starta maskinen på det sätt som beskrivs i 11.1.1.
10.2 Ställa in snittdjup (bild 1)
Genom att vrida på handratten (12) kan sågbladet (3)
justeras till önskat snittdjup.
• Medurs: större skärdjup
• Moturs: mindre skärdjup
Kontrollera inställningen med ett provsnitt.
10.3 Ställa in snittvinkel (bild 14, 17, 18)
Med bordcirkelsågen kan sågning på snedden utföras
åt vänster från 0° till 45° mot parallellanslaget (6).
m Kontrollera innan sågningen att det inte kan bli nå-
gon kollision mellan parallellanslag (6), tvärsnittsmått
(21) och sågblad (3).
