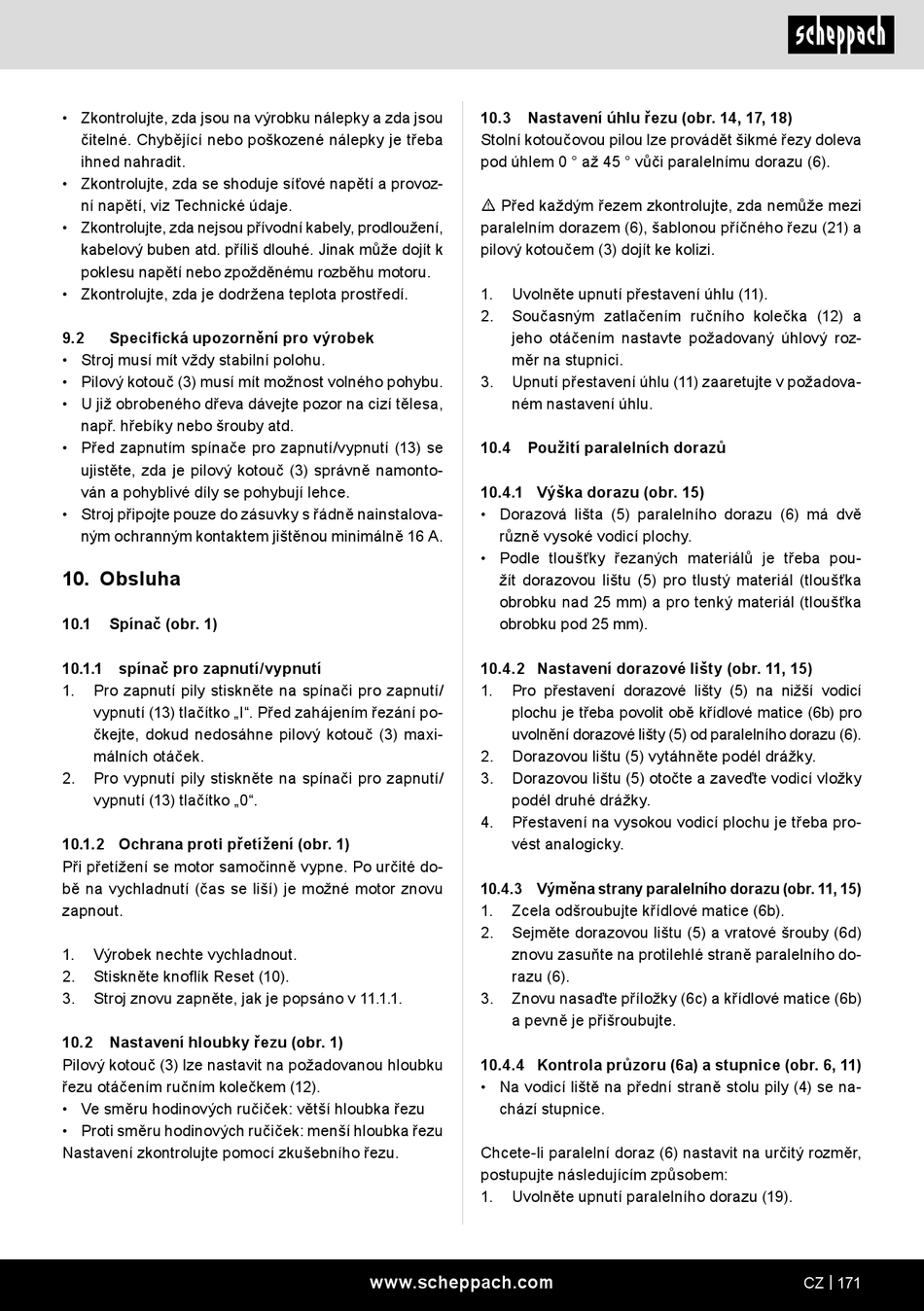

• Zkontrolujte, zda jsou na výrobku nálepky a zda jsou
čitelné. Chybějící nebo poškozené nálepky je třeba
ihned nahradit.
• Zkontrolujte, zda se shoduje síťové napětí a provoz-
ní napětí, viz Technické údaje.
• Zkontrolujte, zda nejsou přívodní kabely, prodloužení,
kabelový buben atd. příliš dlouhé. Jinak může dojít k
poklesu napětí nebo zpožděnému rozběhu motoru.
• Zkontrolujte, zda je dodržena teplota prostředí.
9.2 Specifická upozornění pro výrobek
• Stroj musí mít vždy stabilní polohu.
• Pilový kotouč (3) musí mít možnost volného pohybu.
• U již obrobeného dřeva dávejte pozor na cizí tělesa,
např. hřebíky nebo šrouby atd.
• Před zapnutím spínače pro zapnutí/vypnutí (13) se
ujistěte, zda je pilový kotouč (3) správně namonto-
ván a pohyblivé díly se pohybují lehce.
• Stroj připojte pouze do zásuvky s řádně nainstalova-
ným ochranným kontaktem jištěnou minimálně 16 A.
10. Obsluha
10.1 Spínač (obr. 1)
10.1.1 spínač pro zapnutí/vypnutí
1. Pro zapnutí pily stiskněte na spínači pro zapnutí/
vypnutí (13) tlačítko „I". Před zahájením řezání po-
čkejte, dokud nedosáhne pilový kotouč (3) maxi-
málních otáček.
2. Pro vypnutí pily stiskněte na spínači pro zapnutí/
vypnutí (13) tlačítko „0".
10.1.2 Ochrana proti přetížení (obr. 1)
Při přetížení se motor samočinně vypne. Po určité do-
bě na vychladnutí (čas se liší) je možné motor znovu
zapnout.
1. Výrobek nechte vychladnout.
2. Stiskněte knoflík Reset (10).
3. Stroj znovu zapněte, jak je popsáno v 11.1.1.
10.2 Nastavení hloubky řezu (obr. 1)
Pilový kotouč (3) lze nastavit na požadovanou hloubku
řezu otáčením ručním kolečkem (12).
• Ve směru hodinových ručiček: větší hloubka řezu
• Proti směru hodinových ručiček: menší hloubka řezu
Nastavení zkontrolujte pomocí zkušebního řezu.
10.3 Nastavení úhlu řezu (obr. 14, 17, 18)
Stolní kotoučovou pilou lze provádět šikmé řezy doleva
pod úhlem 0 ° až 45 ° vůči paralelnímu dorazu (6).
m Před každým řezem zkontrolujte, zda nemůže mezi
paralelním dorazem (6), šablonou příčného řezu (21) a
pilový kotoučem (3) dojít ke kolizi.
1. Uvolněte upnutí přestavení úhlu (11).
2. Současným zatlačením ručního kolečka (12) a
jeho otáčením nastavte požadovaný úhlový roz-
měr na stupnici.
3. Upnutí přestavení úhlu (11) zaaretujte v požadova-
ném nastavení úhlu.
10.4 Použití paralelních dorazů
10.4.1 Výška dorazu (obr. 15)
• Dorazová lišta (5) paralelního dorazu (6) má dvě
různě vysoké vodicí plochy.
• Podle tloušťky řezaných materiálů je třeba pou-
žít dorazovou lištu (5) pro tlustý materiál (tloušťka
obrobku nad 25 mm) a pro tenký materiál (tloušťka
obrobku pod 25 mm).
10.4.2 Nastavení dorazové lišty (obr. 11, 15)
1. Pro přestavení dorazové lišty (5) na nižší vodicí
plochu je třeba povolit obě křídlové matice (6b) pro
uvolnění dorazové lišty (5) od paralelního dorazu (6).
2. Dorazovou lištu (5) vytáhněte podél drážky.
3. Dorazovou lištu (5) otočte a zaveďte vodicí vložky
podél druhé drážky.
4. Přestavení na vysokou vodicí plochu je třeba pro-
vést analogicky.
10.4.3 Výměna strany paralelního dorazu (obr. 11, 15)
1. Zcela odšroubujte křídlové matice (6b).
2. Sejměte dorazovou lištu (5) a vratové šrouby (6d)
znovu zasuňte na protilehlé straně paralelního do-
razu (6).
3. Znovu nasaďte příložky (6c) a křídlové matice (6b)
a pevně je přišroubujte.
10.4.4 Kontrola průzoru (6a) a stupnice (obr. 6, 11)
• Na vodicí liště na přední straně stolu pily (4) se na-
chází stupnice.
Chcete-li paralelní doraz (6) nastavit na určitý rozměr,
postupujte následujícím způsobem:
1. Uvolněte upnutí paralelního dorazu (19).
