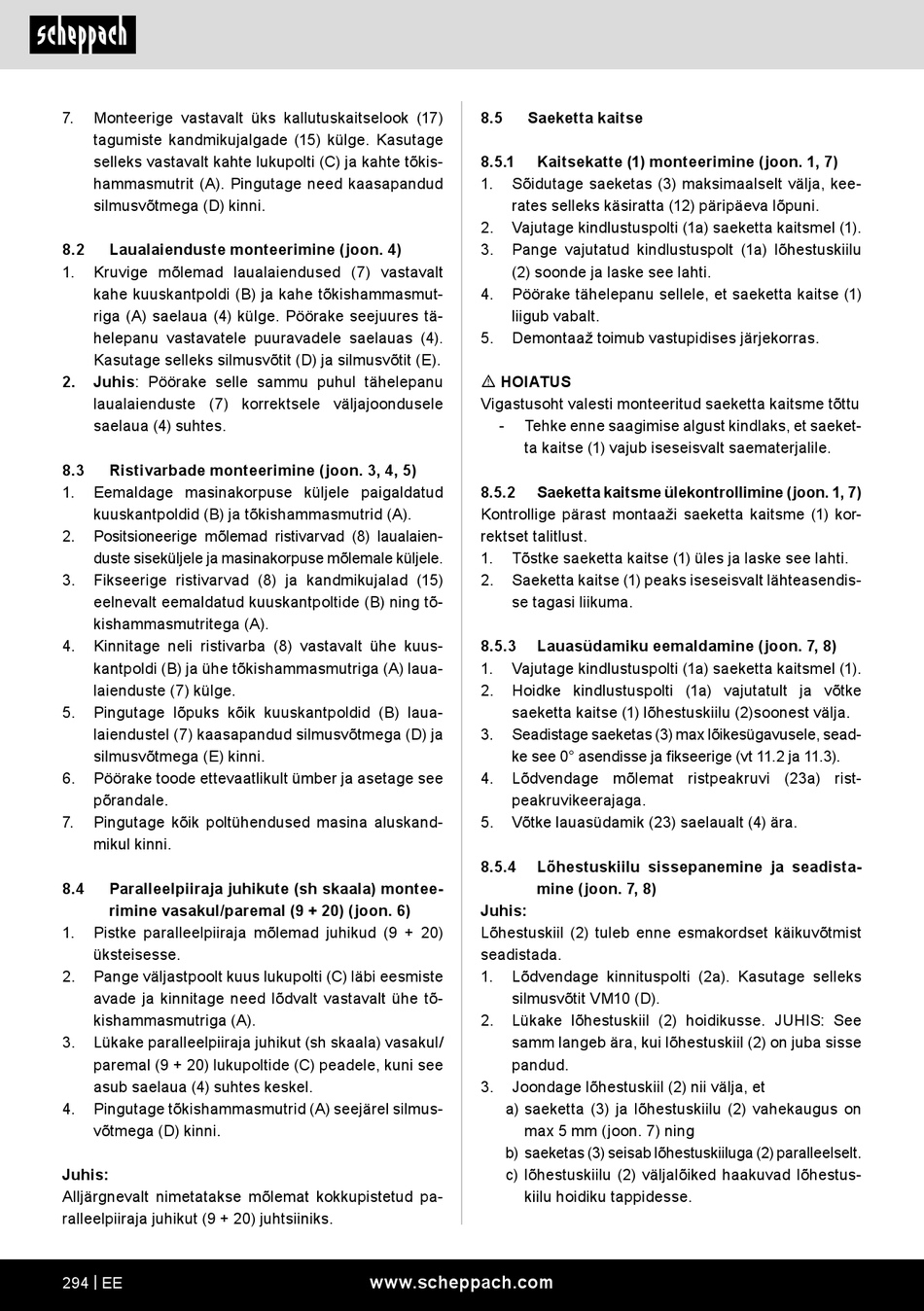

7. Monteerige vastavalt üks kallutuskaitselook (17)
tagumiste kandmikujalgade (15) külge. Kasutage
selleks vastavalt kahte lukupolti (C) ja kahte tõkis-
hammasmutrit (A). Pingutage need kaasapandud
silmusvõtmega (D) kinni.
8.2 Laualaienduste monteerimine (joon. 4)
1. Kruvige mõlemad laualaiendused (7) vastavalt
kahe kuuskantpoldi (B) ja kahe tõkishammasmut-
riga (A) saelaua (4) külge. Pöörake seejuures tä-
helepanu vastavatele puuravadele saelauas (4).
Kasutage selleks silmusvõtit (D) ja silmusvõtit (E).
2. Juhis: Pöörake selle sammu puhul tähelepanu
laualaienduste (7) korrektsele väljajoondusele
saelaua (4) suhtes.
8.3 Ristivarbade monteerimine (joon. 3, 4, 5)
1. Eemaldage masinakorpuse küljele paigaldatud
kuuskantpoldid (B) ja tõkishammasmutrid (A).
2. Positsioneerige mõlemad ristivarvad (8) laualaien-
duste siseküljele ja masinakorpuse mõlemale küljele.
3. Fikseerige ristivarvad (8) ja kandmikujalad (15)
eelnevalt eemaldatud kuuskantpoltide (B) ning tõ-
kishammasmutritega (A).
4. Kinnitage neli ristivarba (8) vastavalt ühe kuus-
kantpoldi (B) ja ühe tõkishammasmutriga (A) laua-
laienduste (7) külge.
5. Pingutage lõpuks kõik kuuskantpoldid (B) laua-
laiendustel (7) kaasapandud silmusvõtmega (D) ja
silmusvõtmega (E) kinni.
6. Pöörake toode ettevaatlikult ümber ja asetage see
põrandale.
7. Pingutage kõik poltühendused masina aluskand-
mikul kinni.
8.4 Paralleelpiiraja juhikute (sh skaala) montee-
rimine vasakul/paremal (9 + 20) (joon. 6)
1. Pistke paralleelpiiraja mõlemad juhikud (9 + 20)
üksteisesse.
2. Pange väljastpoolt kuus lukupolti (C) läbi eesmiste
avade ja kinnitage need lõdvalt vastavalt ühe tõ-
kishammasmutriga (A).
3. Lükake paralleelpiiraja juhikut (sh skaala) vasakul/
paremal (9 + 20) lukupoltide (C) peadele, kuni see
asub saelaua (4) suhtes keskel.
4. Pingutage tõkishammasmutrid (A) seejärel silmus-
võtmega (D) kinni.
Juhis:
Alljärgnevalt nimetatakse mõlemat kokkupistetud pa-
ralleelpiiraja juhikut (9 + 20) juhtsiiniks.
294 | EE
8.5 Saeketta kaitse
8.5.1 Kaitsekatte (1) monteerimine (joon. 1, 7)
1. Sõidutage saeketas (3) maksimaalselt välja, kee-
rates selleks käsiratta (12) päripäeva lõpuni.
2. Vajutage kindlustuspolti (1a) saeketta kaitsmel (1).
3. Pange vajutatud kindlustuspolt (1a) lõhestuskiilu
(2) soonde ja laske see lahti.
4. Pöörake tähelepanu sellele, et saeketta kaitse (1)
liigub vabalt.
5. Demontaaž toimub vastupidises järjekorras.
m HOIATUS
Vigastusoht valesti monteeritud saeketta kaitsme tõttu
- Tehke enne saagimise algust kindlaks, et saeket-
ta kaitse (1) vajub iseseisvalt saematerjalile.
8.5.2 Saeketta kaitsme ülekontrollimine (joon. 1, 7)
Kontrollige pärast montaaži saeketta kaitsme (1) kor-
rektset talitlust.
1. Tõstke saeketta kaitse (1) üles ja laske see lahti.
2. Saeketta kaitse (1) peaks iseseisvalt lähteasendis-
se tagasi liikuma.
8.5.3 Lauasüdamiku eemaldamine (joon. 7, 8)
1. Vajutage kindlustuspolti (1a) saeketta kaitsmel (1).
2. Hoidke kindlustuspolti (1a) vajutatult ja võtke
saeketta kaitse (1) lõhestuskiilu (2)soonest välja.
3. Seadistage saeketas (3) max lõikesügavusele, sead-
ke see 0° asendisse ja fikseerige (vt 11.2 ja 11.3).
4. Lõdvendage mõlemat ristpeakruvi (23a) rist-
peakruvikeerajaga.
5. Võtke lauasüdamik (23) saelaualt (4) ära.
8.5.4 Lõhestuskiilu sissepanemine ja seadista-
mine (joon. 7, 8)
Juhis:
Lõhestuskiil (2) tuleb enne esmakordset käikuvõtmist
seadistada.
1. Lõdvendage kinnituspolti (2a). Kasutage selleks
silmusvõtit VM10 (D).
2. Lükake lõhestuskiil (2) hoidikusse. JUHIS: See
samm langeb ära, kui lõhestuskiil (2) on juba sisse
pandud.
3. Joondage lõhestuskiil (2) nii välja, et
a) saeketta (3) ja lõhestuskiilu (2) vahekaugus on
max 5 mm (joon. 7) ning
b) saeketas (3) seisab lõhestuskiiluga (2) paralleelselt.
c) lõhestuskiilu (2) väljalõiked haakuvad lõhestus-
kiilu hoidiku tappidesse.
