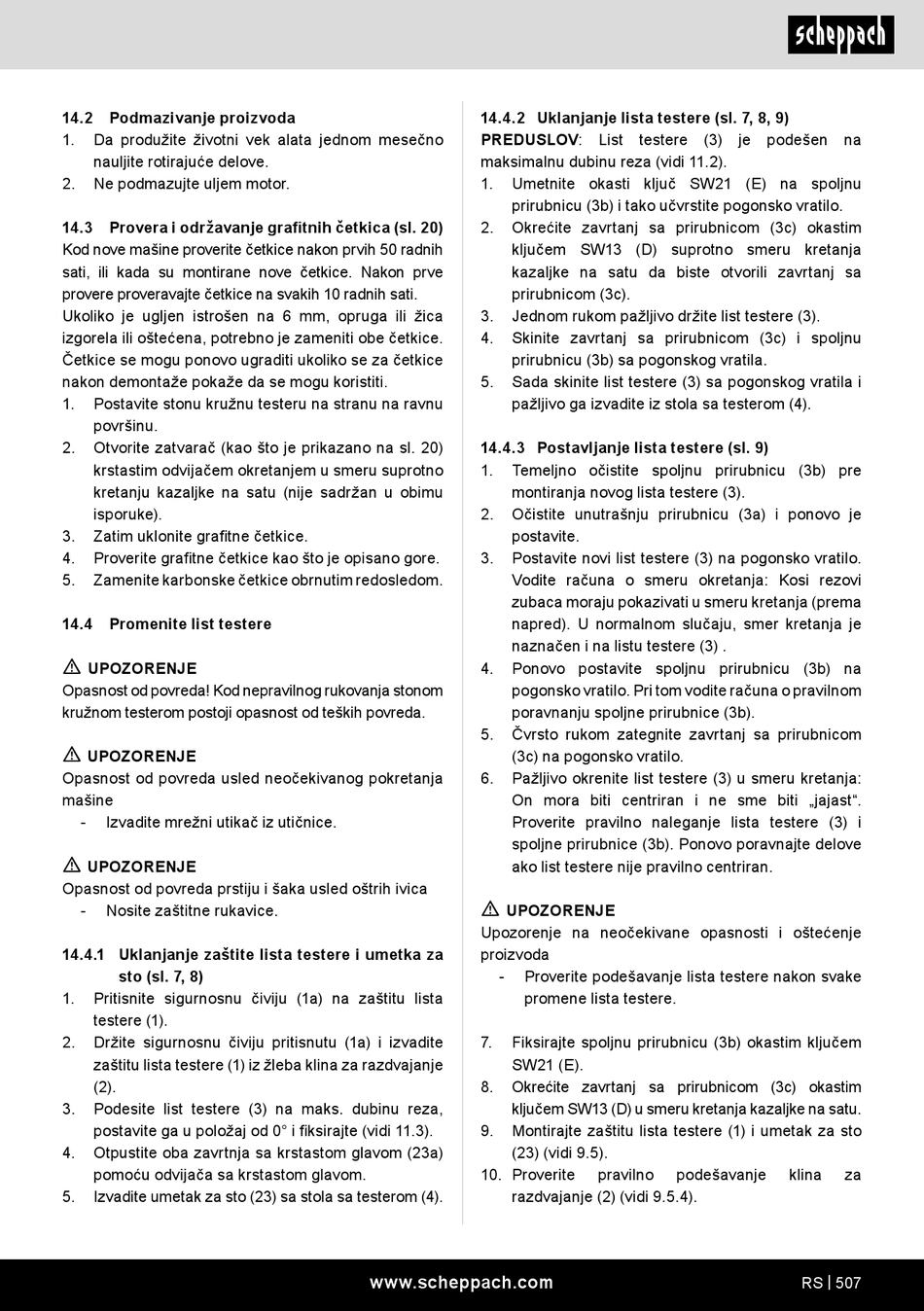

Scheppach HS254 Originalbetriebsanleitung Seite 507

14.2 Podmazivanje proizvoda
1. Da produžite životni vek alata jednom mesečno
nauljite rotirajuće delove.
2. Ne podmazujte uljem motor.
14.3 Provera i održavanje grafitnih četkica (sl. 20)
Kod nove mašine proverite četkice nakon prvih 50 radnih
sati, ili kada su montirane nove četkice. Nakon prve
provere proveravajte četkice na svakih 10 radnih sati.
Ukoliko je ugljen istrošen na 6 mm, opruga ili žica
izgorela ili oštećena, potrebno je zameniti obe četkice.
Četkice se mogu ponovo ugraditi ukoliko se za četkice
nakon demontaže pokaže da se mogu koristiti.
1. Postavite stonu kružnu testeru na stranu na ravnu
površinu.
2. Otvorite zatvarač (kao što je prikazano na sl. 20)
krstastim odvijačem okretanjem u smeru suprotno
kretanju kazaljke na satu (nije sadržan u obimu
isporuke).
3. Zatim uklonite grafitne četkice.
4. Proverite grafitne četkice kao što je opisano gore.
5. Zamenite karbonske četkice obrnutim redosledom.
14.4 Promenite list testere
m
UPOZORENJE
Opasnost od povreda! Kod nepravilnog rukovanja stonom
kružnom testerom postoji opasnost od teških povreda.
m
UPOZORENJE
Opasnost od povreda usled neočekivanog pokretanja
mašine
- Izvadite mrežni utikač iz utičnice.
m
UPOZORENJE
Opasnost od povreda prstiju i šaka usled oštrih ivica
- Nosite zaštitne rukavice.
14.4.1 Uklanjanje zaštite lista testere i umetka za
sto (sl. 7, 8)
1. Pritisnite sigurnosnu čiviju (1a) na zaštitu lista
testere (1).
2. Držite sigurnosnu čiviju pritisnutu (1a) i izvadite
zaštitu lista testere (1) iz žleba klina za razdvajanje
(2).
3. Podesite list testere (3) na maks. dubinu reza,
postavite ga u položaj od 0° i fiksirajte (vidi 11.3).
4. Otpustite oba zavrtnja sa krstastom glavom (23a)
pomoću odvijača sa krstastom glavom.
5. Izvadite umetak za sto (23) sa stola sa testerom (4).
14.4.2 Uklanjanje lista testere (sl. 7, 8, 9)
PREDUSLOV:
maksimalnu dubinu reza (vidi 11.2).
1. Umetnite okasti ključ SW21 (E) na spoljnu
prirubnicu (3b) i tako učvrstite pogonsko vratilo.
2. Okrećite zavrtanj sa prirubnicom (3c) okastim
ključem SW13 (D) suprotno smeru kretanja
kazaljke na satu da biste otvorili zavrtanj sa
prirubnicom (3c).
3. Jednom rukom pažljivo držite list testere (3).
4. Skinite zavrtanj sa prirubnicom (3c) i spoljnu
prirubnicu (3b) sa pogonskog vratila.
5. Sada skinite list testere (3) sa pogonskog vratila i
pažljivo ga izvadite iz stola sa testerom (4).
14.4.3 Postavljanje lista testere (sl. 9)
1. Temeljno očistite spoljnu prirubnicu (3b) pre
montiranja novog lista testere (3).
2. Očistite unutrašnju prirubnicu (3a) i ponovo je
postavite.
3. Postavite novi list testere (3) na pogonsko vratilo.
Vodite računa o smeru okretanja: Kosi rezovi
zubaca moraju pokazivati u smeru kretanja (prema
napred). U normalnom slučaju, smer kretanja je
naznačen i na listu testere (3) .
4. Ponovo postavite spoljnu prirubnicu (3b) na
pogonsko vratilo. Pri tom vodite računa o pravilnom
poravnanju spoljne prirubnice (3b).
5. Čvrsto rukom zategnite zavrtanj sa prirubnicom
(3c) na pogonsko vratilo.
6. Pažljivo okrenite list testere (3) u smeru kretanja:
On mora biti centriran i ne sme biti „jajast".
Proverite pravilno naleganje lista testere (3) i
spoljne prirubnice (3b). Ponovo poravnajte delove
ako list testere nije pravilno centriran.
m
UPOZORENJE
Upozorenje na neočekivane opasnosti i oštećenje
proizvoda
- Proverite podešavanje lista testere nakon svake
promene lista testere.
7. Fiksirajte spoljnu prirubnicu (3b) okastim ključem
SW21 (E).
8. Okrećite zavrtanj sa prirubnicom (3c) okastim
ključem SW13 (D) u smeru kretanja kazaljke na satu.
9. Montirajte zaštitu lista testere (1) i umetak za sto
(23) (vidi 9.5).
10. Proverite
razdvajanje (2) (vidi 9.5.4).
www.scheppach.com
List testere (3) je podešen
pravilno podešavanje
na
klina za
