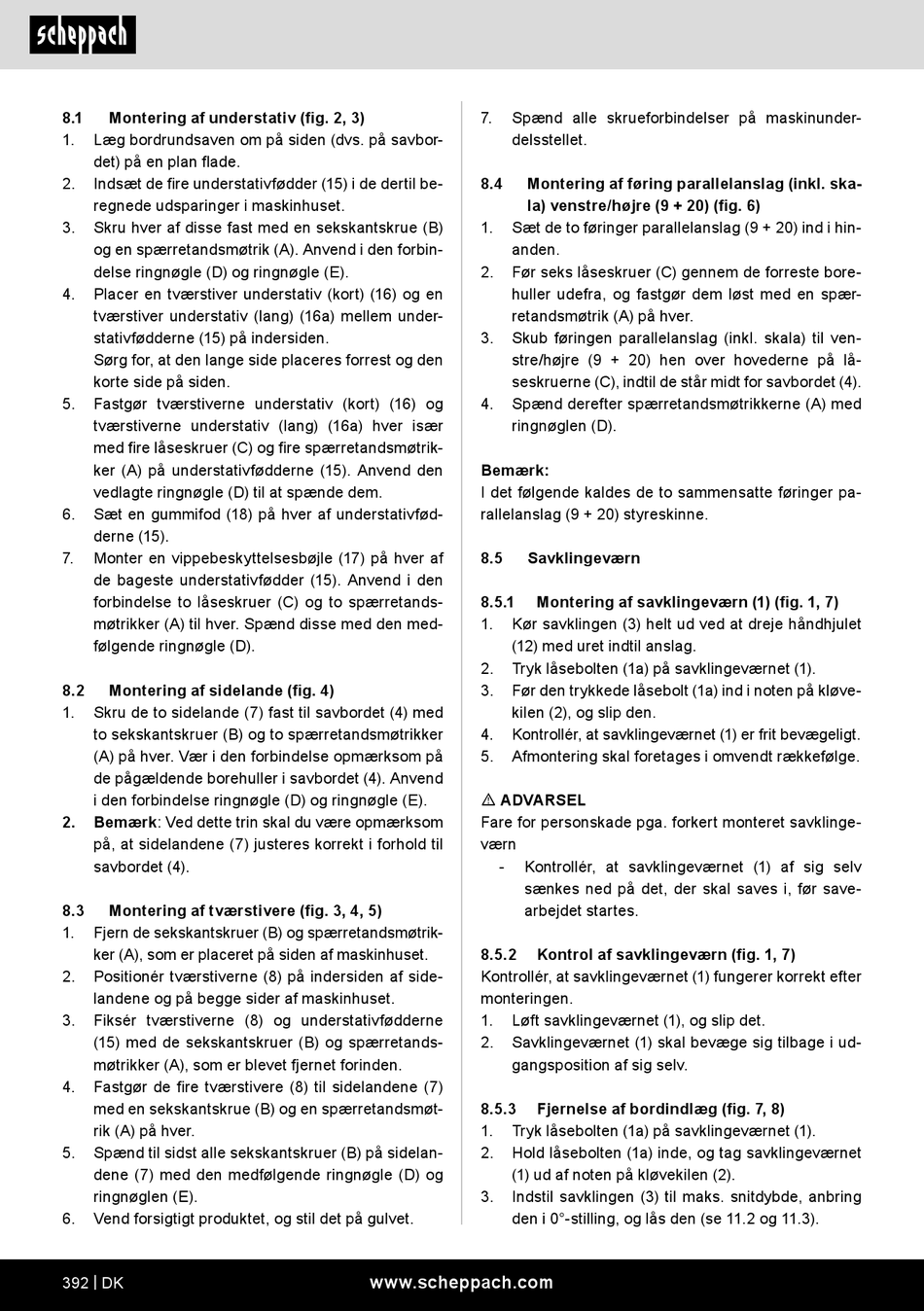

8.1 Montering af understativ (fig. 2, 3)
1. Læg bordrundsaven om på siden (dvs. på savbor-
det) på en plan flade.
2. Indsæt de fire understativfødder (15) i de dertil be-
regnede udsparinger i maskinhuset.
3. Skru hver af disse fast med en sekskantskrue (B)
og en spærretandsmøtrik (A). Anvend i den forbin-
delse ringnøgle (D) og ringnøgle (E).
4. Placer en tværstiver understativ (kort) (16) og en
tværstiver understativ (lang) (16a) mellem under-
stativfødderne (15) på indersiden.
Sørg for, at den lange side placeres forrest og den
korte side på siden.
5. Fastgør tværstiverne understativ (kort) (16) og
tværstiverne understativ (lang) (16a) hver især
med fire låseskruer (C) og fire spærretandsmøtrik-
ker (A) på understativfødderne (15). Anvend den
vedlagte ringnøgle (D) til at spænde dem.
6. Sæt en gummifod (18) på hver af understativfød-
derne (15).
7. Monter en vippebeskyttelsesbøjle (17) på hver af
de bageste understativfødder (15). Anvend i den
forbindelse to låseskruer (C) og to spærretands-
møtrikker (A) til hver. Spænd disse med den med-
følgende ringnøgle (D).
8.2 Montering af sidelande (fig. 4)
1. Skru de to sidelande (7) fast til savbordet (4) med
to sekskantskruer (B) og to spærretandsmøtrikker
(A) på hver. Vær i den forbindelse opmærksom på
de pågældende borehuller i savbordet (4). Anvend
i den forbindelse ringnøgle (D) og ringnøgle (E).
2. Bemærk: Ved dette trin skal du være opmærksom
på, at sidelandene (7) justeres korrekt i forhold til
savbordet (4).
8.3 Montering af tværstivere (fig. 3, 4, 5)
1. Fjern de sekskantskruer (B) og spærretandsmøtrik-
ker (A), som er placeret på siden af maskinhuset.
2. Positionér tværstiverne (8) på indersiden af side-
landene og på begge sider af maskinhuset.
3. Fiksér tværstiverne (8) og understativfødderne
(15) med de sekskantskruer (B) og spærretands-
møtrikker (A), som er blevet fjernet forinden.
4. Fastgør de fire tværstivere (8) til sidelandene (7)
med en sekskantskrue (B) og en spærretandsmøt-
rik (A) på hver.
5. Spænd til sidst alle sekskantskruer (B) på sidelan-
dene (7) med den medfølgende ringnøgle (D) og
ringnøglen (E).
6. Vend forsigtigt produktet, og stil det på gulvet.
392 | DK
7. Spænd alle skrueforbindelser på maskinunder-
delsstellet.
8.4 Montering af føring parallelanslag (inkl. ska-
la) venstre/højre (9 + 20) (fig. 6)
1. Sæt de to føringer parallelanslag (9 + 20) ind i hin-
anden.
2. Før seks låseskruer (C) gennem de forreste bore-
huller udefra, og fastgør dem løst med en spær-
retandsmøtrik (A) på hver.
3. Skub føringen parallelanslag (inkl. skala) til ven-
stre/højre (9 + 20) hen over hovederne på lå-
seskruerne (C), indtil de står midt for savbordet (4).
4. Spænd derefter spærretandsmøtrikkerne (A) med
ringnøglen (D).
Bemærk:
I det følgende kaldes de to sammensatte føringer pa-
rallelanslag (9 + 20) styreskinne.
8.5 Savklingeværn
8.5.1 Montering af savklingeværn (1) (fig. 1, 7)
1. Kør savklingen (3) helt ud ved at dreje håndhjulet
(12) med uret indtil anslag.
2. Tryk låsebolten (1a) på savklingeværnet (1).
3. Før den trykkede låsebolt (1a) ind i noten på kløve-
kilen (2), og slip den.
4. Kontrollér, at savklingeværnet (1) er frit bevægeligt.
5. Afmontering skal foretages i omvendt rækkefølge.
m ADVARSEL
Fare for personskade pga. forkert monteret savklinge-
værn
- Kontrollér, at savklingeværnet (1) af sig selv
sænkes ned på det, der skal saves i, før save-
arbejdet startes.
8.5.2 Kontrol af savklingeværn (fig. 1, 7)
Kontrollér, at savklingeværnet (1) fungerer korrekt efter
monteringen.
1. Løft savklingeværnet (1), og slip det.
2. Savklingeværnet (1) skal bevæge sig tilbage i ud-
gangsposition af sig selv.
8.5.3 Fjernelse af bordindlæg (fig. 7, 8)
1. Tryk låsebolten (1a) på savklingeværnet (1).
2. Hold låsebolten (1a) inde, og tag savklingeværnet
(1) ud af noten på kløvekilen (2).
3. Indstil savklingen (3) til maks. snitdybde, anbring
den i 0°-stilling, og lås den (se 11.2 og 11.3).
