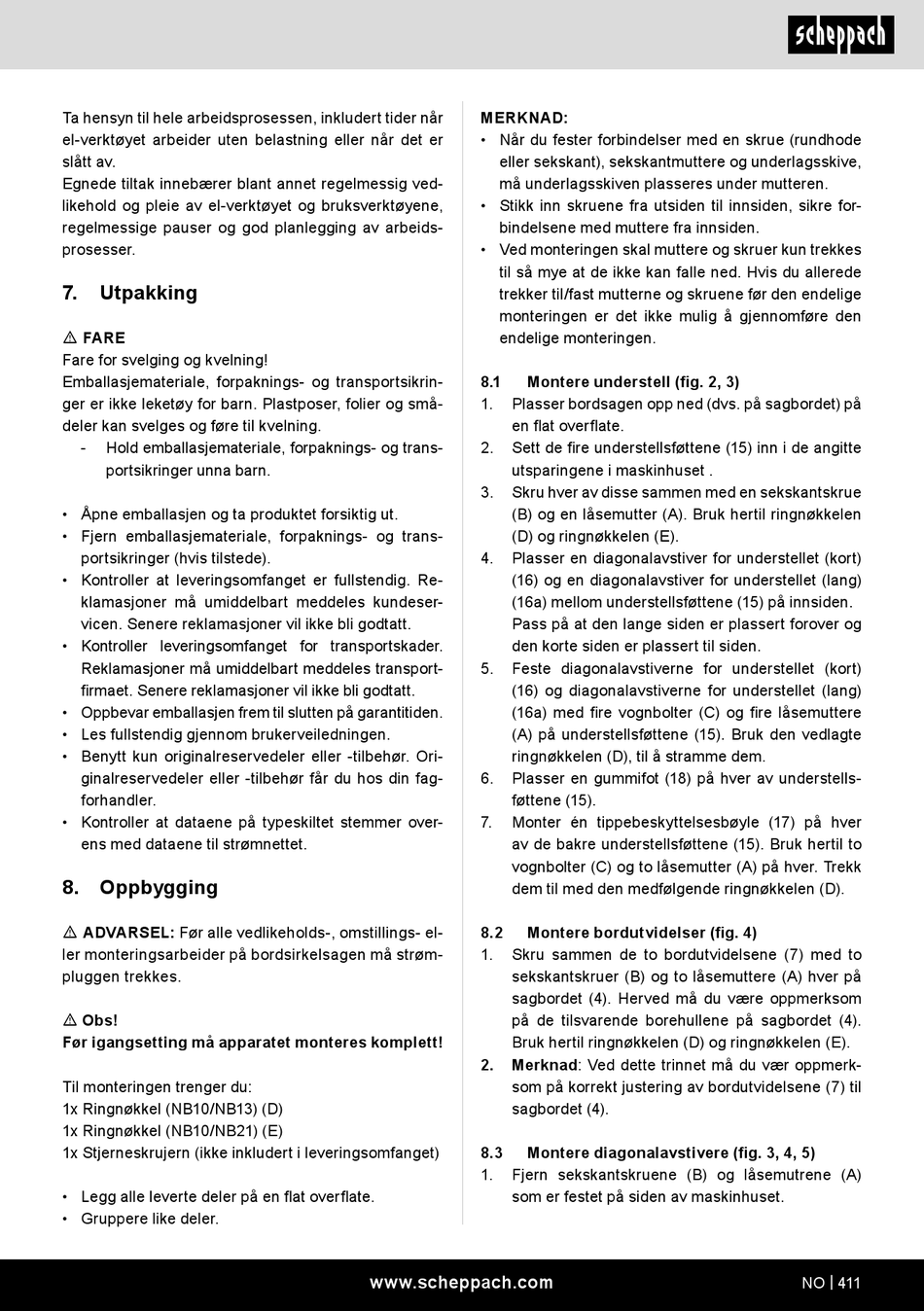

Ta hensyn til hele arbeidsprosessen, inkludert tider når
el-verktøyet arbeider uten belastning eller når det er
slått av.
Egnede tiltak innebærer blant annet regelmessig ved-
likehold og pleie av el-verktøyet og bruksverktøyene,
regelmessige pauser og god planlegging av arbeids-
prosesser.
7. Utpakking
m FARE
Fare for svelging og kvelning!
Emballasjemateriale, forpaknings- og transportsikrin-
ger er ikke leketøy for barn. Plastposer, folier og små-
deler kan svelges og føre til kvelning.
- Hold emballasjemateriale, forpaknings- og trans-
portsikringer unna barn.
• Åpne emballasjen og ta produktet forsiktig ut.
• Fjern emballasjemateriale, forpaknings- og trans-
portsikringer (hvis tilstede).
• Kontroller at leveringsomfanget er fullstendig. Re-
klamasjoner må umiddelbart meddeles kundeser-
vicen. Senere reklamasjoner vil ikke bli godtatt.
• Kontroller leveringsomfanget for transportskader.
Reklamasjoner må umiddelbart meddeles transport-
firmaet. Senere reklamasjoner vil ikke bli godtatt.
• Oppbevar emballasjen frem til slutten på garantitiden.
• Les fullstendig gjennom brukerveiledningen.
• Benytt kun originalreservedeler eller -tilbehør. Ori-
ginalreservedeler eller -tilbehør får du hos din fag-
forhandler.
• Kontroller at dataene på typeskiltet stemmer over-
ens med dataene til strømnettet.
8. Oppbygging
m ADVARSEL: Før alle vedlikeholds-, omstillings- el-
ler monteringsarbeider på bordsirkelsagen må strøm-
pluggen trekkes.
m Obs!
Før igangsetting må apparatet monteres komplett!
Til monteringen trenger du:
1x Ringnøkkel (NB10/NB13) (D)
1x Ringnøkkel (NB10/NB21) (E)
1x Stjerneskrujern (ikke inkludert i leveringsomfanget)
• Legg alle leverte deler på en flat overflate.
• Gruppere like deler.
MERKNAD:
• Når du fester forbindelser med en skrue (rundhode
eller sekskant), sekskantmuttere og underlagsskive,
må underlagsskiven plasseres under mutteren.
• Stikk inn skruene fra utsiden til innsiden, sikre for-
bindelsene med muttere fra innsiden.
• Ved monteringen skal muttere og skruer kun trekkes
til så mye at de ikke kan falle ned. Hvis du allerede
trekker til/fast mutterne og skruene før den endelige
monteringen er det ikke mulig å gjennomføre den
endelige monteringen.
8.1 Montere understell (fig. 2, 3)
1. Plasser bordsagen opp ned (dvs. på sagbordet) på
en flat overflate.
2. Sett de fire understellsføttene (15) inn i de angitte
utsparingene i maskinhuset .
3. Skru hver av disse sammen med en sekskantskrue
(B) og en låsemutter (A). Bruk hertil ringnøkkelen
(D) og ringnøkkelen (E).
4. Plasser en diagonalavstiver for understellet (kort)
(16) og en diagonalavstiver for understellet (lang)
(16a) mellom understellsføttene (15) på innsiden.
Pass på at den lange siden er plassert forover og
den korte siden er plassert til siden.
5. Feste diagonalavstiverne for understellet (kort)
(16) og diagonalavstiverne for understellet (lang)
(16a) med fire vognbolter (C) og fire låsemuttere
(A) på understellsføttene (15). Bruk den vedlagte
ringnøkkelen (D), til å stramme dem.
6. Plasser en gummifot (18) på hver av understells-
føttene (15).
7. Monter én tippebeskyttelsesbøyle (17) på hver
av de bakre understellsføttene (15). Bruk hertil to
vognbolter (C) og to låsemutter (A) på hver. Trekk
dem til med den medfølgende ringnøkkelen (D).
8.2 Montere bordutvidelser (fig. 4)
1. Skru sammen de to bordutvidelsene (7) med to
sekskantskruer (B) og to låsemuttere (A) hver på
sagbordet (4). Herved må du være oppmerksom
på de tilsvarende borehullene på sagbordet (4).
Bruk hertil ringnøkkelen (D) og ringnøkkelen (E).
2. Merknad: Ved dette trinnet må du vær oppmerk-
som på korrekt justering av bordutvidelsene (7) til
sagbordet (4).
8.3 Montere diagonalavstivere (fig. 3, 4, 5)
1. Fjern sekskantskruene (B) og låsemutrene (A)
som er festet på siden av maskinhuset.
