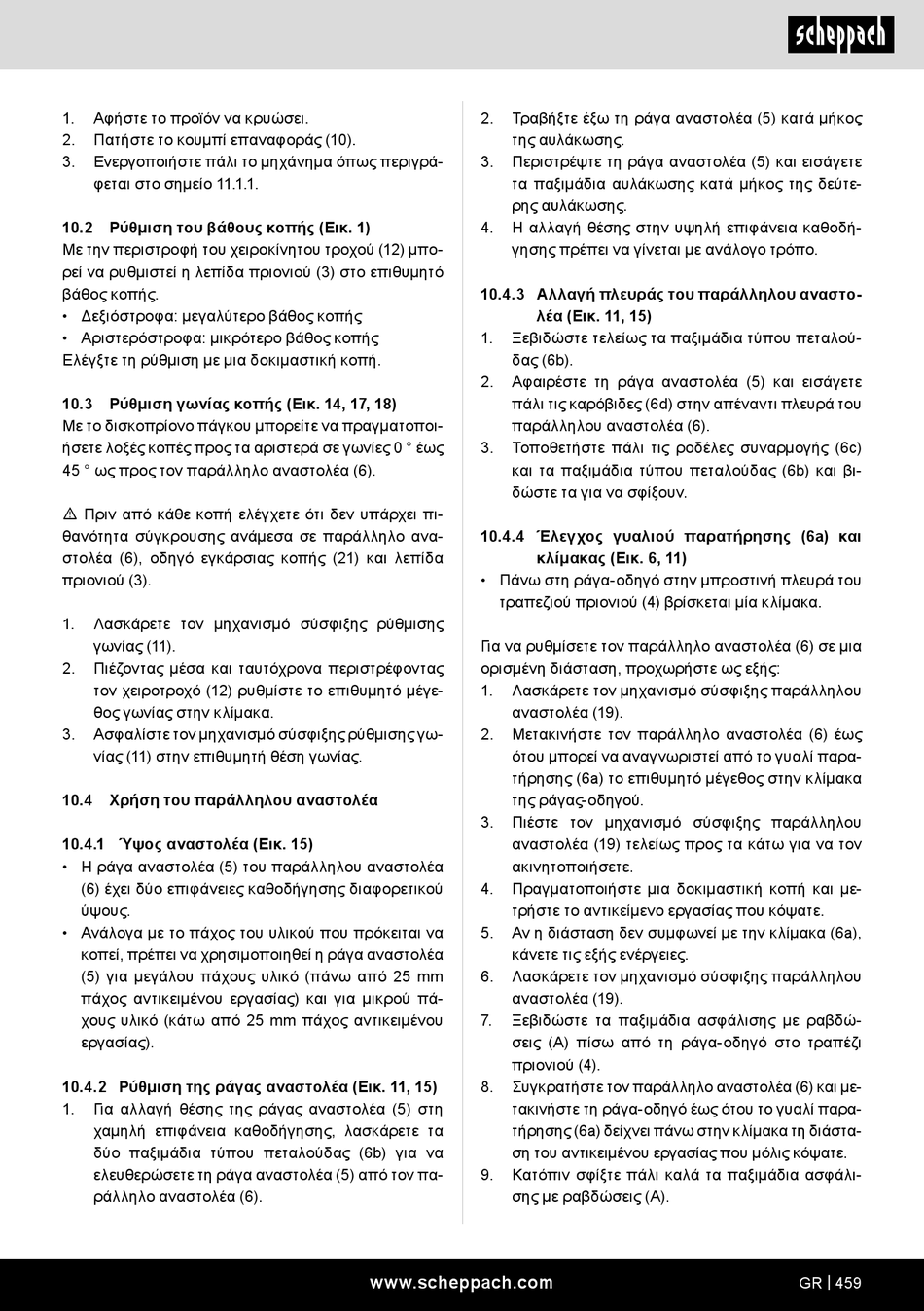

1. Αφήστε το προϊόν να κρυώσει.
2. Πατήστε το κουμπί επαναφοράς (10).
3. Ενεργοποιήστε πάλι το μηχάνημα όπως περιγρά-
φεται στο σημείο 11.1.1.
10.2 Ρύθμιση του βάθους κοπής (Εικ. 1)
Με την περιστροφή του χειροκίνητου τροχού (12) μπο-
ρεί να ρυθμιστεί η λεπίδα πριονιού (3) στο επιθυμητό
βάθος κοπής.
• Δεξιόστροφα: μεγαλύτερο βάθος κοπής
• Αριστερόστροφα: μικρότερο βάθος κοπής
Ελέγξτε τη ρύθμιση με μια δοκιμαστική κοπή.
10.3 Ρύθμιση γωνίας κοπής (Εικ. 14, 17, 18)
Με το δισκοπρίονο πάγκου μπορείτε να πραγματοποι-
ήσετε λοξές κοπές προς τα αριστερά σε γωνίες 0 ° έως
45 ° ως προς τον παράλληλο αναστολέα (6).
m Πριν από κάθε κοπή ελέγχετε ότι δεν υπάρχει πι-
θανότητα σύγκρουσης ανάμεσα σε παράλληλο ανα-
στολέα (6), οδηγό εγκάρσιας κοπής (21) και λεπίδα
πριονιού (3).
1. Λασκάρετε τον μηχανισμό σύσφιξης ρύθμισης
γωνίας (11).
2. Πιέζοντας μέσα και ταυτόχρονα περιστρέφοντας
τον χειροτροχό (12) ρυθμίστε το επιθυμητό μέγε-
θος γωνίας στην κλίμακα.
3. Ασφαλίστε τον μηχανισμό σύσφιξης ρύθμισης γω-
νίας (11) στην επιθυμητή θέση γωνίας.
10.4 Χρήση του παράλληλου αναστολέα
10.4.1 Ύψος αναστολέα (Εικ. 15)
• Η ράγα αναστολέα (5) του παράλληλου αναστολέα
(6) έχει δύο επιφάνειες καθοδήγησης διαφορετικού
ύψους.
• Ανάλογα με το πάχος του υλικού που πρόκειται να
κοπεί, πρέπει να χρησιμοποιηθεί η ράγα αναστολέα
(5) για μεγάλου πάχους υλικό (πάνω από 25 mm
πάχος αντικειμένου εργασίας) και για μικρού πά-
χους υλικό (κάτω από 25 mm πάχος αντικειμένου
εργασίας).
10.4.2 Ρύθμιση της ράγας αναστολέα (Εικ. 11, 15)
1. Για αλλαγή θέσης της ράγας αναστολέα (5) στη
χαμηλή επιφάνεια καθοδήγησης, λασκάρετε τα
δύο παξιμάδια τύπου πεταλούδας (6b) για να
ελευθερώσετε τη ράγα αναστολέα (5) από τον πα-
ράλληλο αναστολέα (6).
2. Τραβήξτε έξω τη ράγα αναστολέα (5) κατά μήκος
της αυλάκωσης.
3. Περιστρέψτε τη ράγα αναστολέα (5) και εισάγετε
τα παξιμάδια αυλάκωσης κατά μήκος της δεύτε-
ρης αυλάκωσης.
4. Η αλλαγή θέσης στην υψηλή επιφάνεια καθοδή-
γησης πρέπει να γίνεται με ανάλογο τρόπο.
10.4.3 Αλλαγή πλευράς του παράλληλου αναστο-
λέα (Εικ. 11, 15)
1. Ξεβιδώστε τελείως τα παξιμάδια τύπου πεταλού-
δας (6b).
2. Αφαιρέστε τη ράγα αναστολέα (5) και εισάγετε
πάλι τις καρόβιδες (6d) στην απέναντι πλευρά του
παράλληλου αναστολέα (6).
3. Τοποθετήστε πάλι τις ροδέλες συναρμογής (6c)
και τα παξιμάδια τύπου πεταλούδας (6b) και βι-
δώστε τα για να σφίξουν.
10.4.4 Έλεγχος γυαλιού παρατήρησης (6a) και
κλίμακας (Εικ. 6, 11)
• Πάνω στη ράγα-οδηγό στην μπροστινή πλευρά του
τραπεζιού πριονιού (4) βρίσκεται μία κλίμακα.
Για να ρυθμίσετε τον παράλληλο αναστολέα (6) σε μια
ορισμένη διάσταση, προχωρήστε ως εξής:
1. Λασκάρετε τον μηχανισμό σύσφιξης παράλληλου
αναστολέα (19).
2. Μετακινήστε τον παράλληλο αναστολέα (6) έως
ότου μπορεί να αναγνωριστεί από το γυαλί παρα-
τήρησης (6a) το επιθυμητό μέγεθος στην κλίμακα
της ράγας-οδηγού.
3. Πιέστε τον μηχανισμό σύσφιξης παράλληλου
αναστολέα (19) τελείως προς τα κάτω για να τον
ακινητοποιήσετε.
4. Πραγματοποιήστε μια δοκιμαστική κοπή και με-
τρήστε το αντικείμενο εργασίας που κόψατε.
5. Αν η διάσταση δεν συμφωνεί με την κλίμακα (6a),
κάνετε τις εξής ενέργειες.
6. Λασκάρετε τον μηχανισμό σύσφιξης παράλληλου
αναστολέα (19).
7. Ξεβιδώστε τα παξιμάδια ασφάλισης με ραβδώ-
σεις (A) πίσω από τη ράγα-οδηγό στο τραπέζι
πριονιού (4).
8. Συγκρατήστε τον παράλληλο αναστολέα (6) και με-
τακινήστε τη ράγα-οδηγό έως ότου το γυαλί παρα-
τήρησης (6a) δείχνει πάνω στην κλίμακα τη διάστα-
ση του αντικειμένου εργασίας που μόλις κόψατε.
9. Κατόπιν σφίξτε πάλι καλά τα παξιμάδια ασφάλι-
σης με ραβδώσεις (A).
