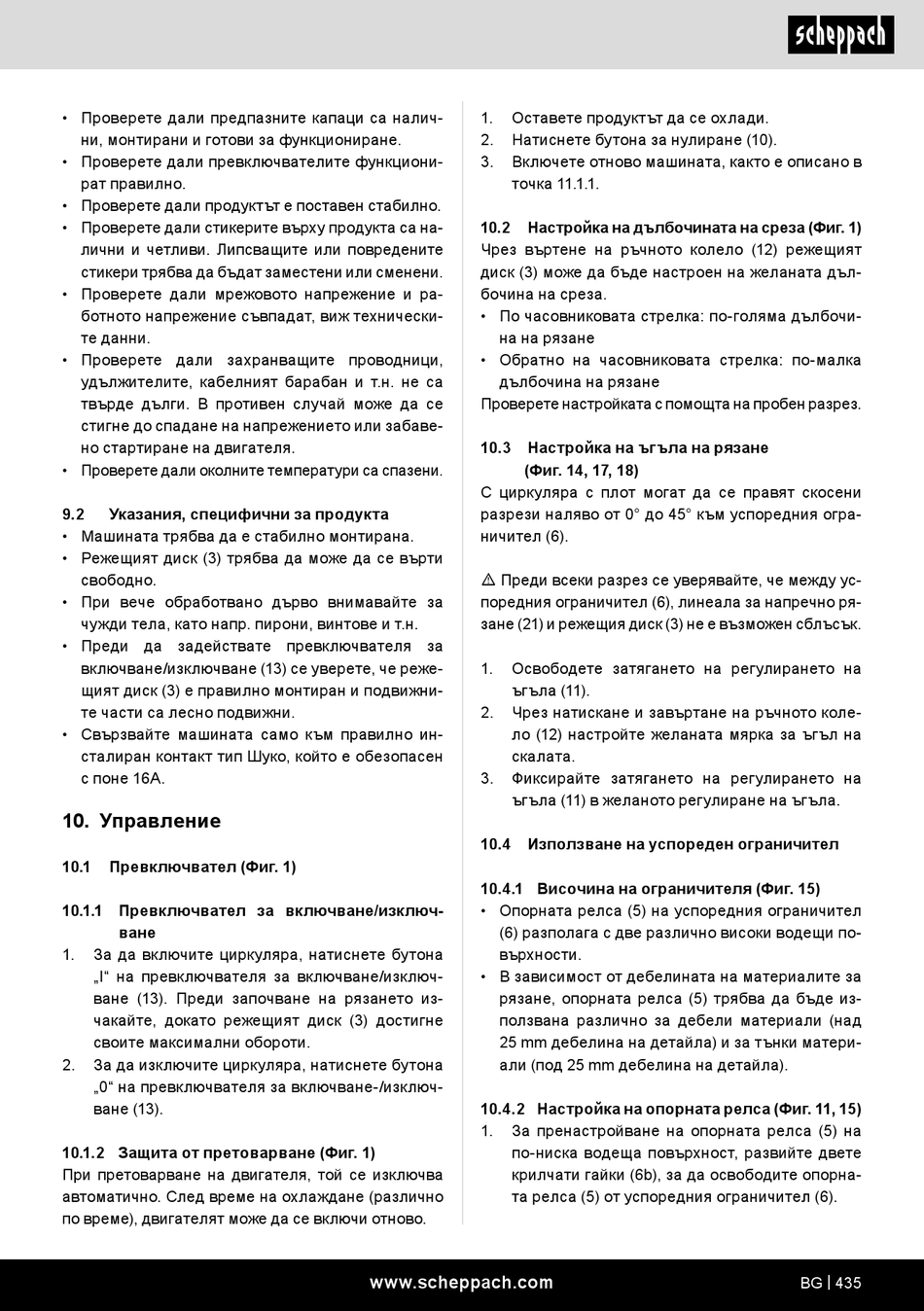

Scheppach HS254 Originalbetriebsanleitung Seite 435

• Проверете дали предпазните капаци са налич-
ни, монтирани и готови за функциониране.
• Проверете дали превключвателите функциони-
рат правилно.
• Проверете дали продуктът е поставен стабилно.
• Проверете дали стикерите върху продукта са на-
лични и четливи. Липсващите или повредените
стикери трябва да бъдат заместени или сменени.
• Проверете дали мрежовото напрежение и ра-
ботното напрежение съвпадат, виж технически-
те данни.
• Проверете дали захранващите проводници,
удължителите, кабелният барабан и т.н. не са
твърде дълги. В противен случай може да се
стигне до спадане на напрежението или забаве-
но стартиране на двигателя.
• Проверете дали околните температури са спазени.
9.2 Указания, специфични за продукта
• Машината трябва да е стабилно монтирана.
• Режещият диск (3) трябва да може да се върти
свободно.
• При вече обработвано дърво внимавайте за
чужди тела, като напр. пирони, винтове и т.н.
• Преди да задействате превключвателя за
включване/изключване (13) се уверете, че реже-
щият диск (3) е правилно монтиран и подвижни-
те части са лесно подвижни.
• Свързвайте машината само към правилно ин-
сталиран контакт тип Шуко, който е обезопасен
с поне 16A.
10. Управление
10.1 Превключвател (Фиг. 1)
10.1.1 Превключвател за включване/изключ-
ване
1. За да включите циркуляра, натиснете бутона
„I" на превключвателя за включване/изключ-
ване (13). Преди започване на рязането из-
чакайте, докато режещият диск (3) достигне
своите максимални обороти.
2. За да изключите циркуляра, натиснете бутона
„0" на превключвателя за включване-/изключ-
ване (13).
10.1.2 Защита от претоварване (Фиг. 1)
При претоварване на двигателя, той се изключва
автоматично. След време на охлаждане (различно
по време), двигателят може да се включи отново.
1. Оставете продуктът да се охлади.
2. Натиснете бутона за нулиране (10).
3. Включете отново машината, както е описано в
точка 11.1.1.
10.2 Настройка на дълбочината на среза (Фиг. 1)
Чрез въртене на ръчното колело (12) режещият
диск (3) може да бъде настроен на желаната дъл-
бочина на среза.
• По часовниковата стрелка: по-голяма дълбочи-
на на рязане
• Обратно на часовниковата стрелка: по-малка
дълбочина на рязане
Проверете настройката с помощта на пробен разрез.
10.3 Настройка на ъгъла на рязане
(Фиг. 14, 17, 18)
С циркуляра с плот могат да се правят скосени
разрези наляво от 0° до 45° към успоредния огра-
ничител (6).
m Преди всеки разрез се уверявайте, че между ус-
поредния ограничител (6), линеала за напречно ря-
зане (21) и режещия диск (3) не е възможен сблъсък.
1. Освободете затягането на регулирането на
ъгъла (11).
2. Чрез натискане и завъртане на ръчното коле-
ло (12) настройте желаната мярка за ъгъл на
скалата.
3. Фиксирайте затягането на регулирането на
ъгъла (11) в желаното регулиране на ъгъла.
10.4 Използване на успореден ограничител
10.4.1 Височина на ограничителя (Фиг. 15)
• Опорната релса (5) на успоредния ограничител
(6) разполага с две различно високи водещи по-
върхности.
• В зависимост от дебелината на материалите за
рязане, опорната релса (5) трябва да бъде из-
ползвана различно за дебели материали (над
25 mm дебелина на детайла) и за тънки матери-
али (под 25 mm дебелина на детайла).
10.4.2 Настройка на опорната релса (Фиг. 11, 15)
1. За пренастройване на опорната релса (5) на
по-ниска водеща повърхност, развийте двете
крилчати гайки (6b), за да освободите опорна-
та релса (5) от успоредния ограничител (6).
www.scheppach.com BG | 435
