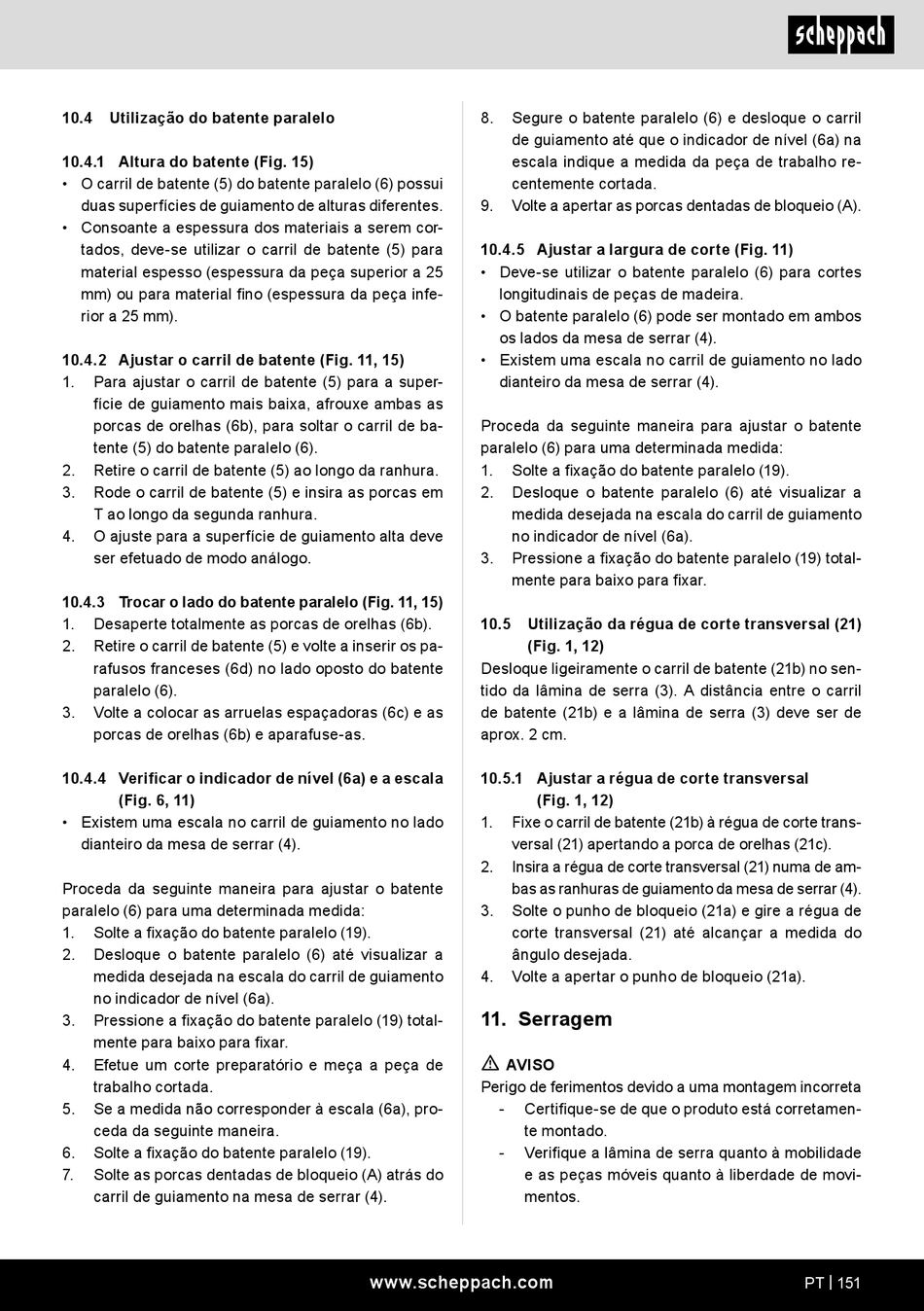

Scheppach HS254 Originalbetriebsanleitung Seite 151

10.4 Utilização do batente paralelo
10.4.1 Altura do batente (Fig. 15)
• O carril de batente (5) do batente paralelo (6) possui
duas superfícies de guiamento de alturas diferentes.
• Consoante a espessura dos materiais a serem cor-
tados, deve-se utilizar o carril de batente (5) para
material espesso (espessura da peça superior a 25
mm) ou para material fino (espessura da peça infe-
rior a 25 mm).
10.4.2 Ajustar o carril de batente (Fig. 11, 15)
1. Para ajustar o carril de batente (5) para a super-
fície de guiamento mais baixa, afrouxe ambas as
porcas de orelhas (6b), para soltar o carril de ba-
tente (5) do batente paralelo (6).
2. Retire o carril de batente (5) ao longo da ranhura.
3. Rode o carril de batente (5) e insira as porcas em
T ao longo da segunda ranhura.
4. O ajuste para a superfície de guiamento alta deve
ser efetuado de modo análogo.
10.4.3 Trocar o lado do batente paralelo (Fig. 11, 15)
1. Desaperte totalmente as porcas de orelhas (6b).
2. Retire o carril de batente (5) e volte a inserir os pa-
rafusos franceses (6d) no lado oposto do batente
paralelo (6).
3. Volte a colocar as arruelas espaçadoras (6c) e as
porcas de orelhas (6b) e aparafuse-as.
10.4.4 Verificar o indicador de nível (6a) e a escala
(Fig. 6, 11)
• Existem uma escala no carril de guiamento no lado
dianteiro da mesa de serrar (4).
Proceda da seguinte maneira para ajustar o batente
paralelo (6) para uma determinada medida:
1. Solte a fixação do batente paralelo (19).
2. Desloque o batente paralelo (6) até visualizar a
medida desejada na escala do carril de guiamento
no indicador de nível (6a).
3. Pressione a fixação do batente paralelo (19) total-
mente para baixo para fixar.
4. Efetue um corte preparatório e meça a peça de
trabalho cortada.
5. Se a medida não corresponder à escala (6a), pro-
ceda da seguinte maneira.
6. Solte a fixação do batente paralelo (19).
7. Solte as porcas dentadas de bloqueio (A) atrás do
carril de guiamento na mesa de serrar (4).
8. Segure o batente paralelo (6) e desloque o carril
de guiamento até que o indicador de nível (6a) na
escala indique a medida da peça de trabalho re-
centemente cortada.
9. Volte a apertar as porcas dentadas de bloqueio (A).
10.4.5 Ajustar a largura de corte (Fig. 11)
• Deve-se utilizar o batente paralelo (6) para cortes
longitudinais de peças de madeira.
• O batente paralelo (6) pode ser montado em ambos
os lados da mesa de serrar (4).
• Existem uma escala no carril de guiamento no lado
dianteiro da mesa de serrar (4).
Proceda da seguinte maneira para ajustar o batente
paralelo (6) para uma determinada medida:
1. Solte a fixação do batente paralelo (19).
2. Desloque o batente paralelo (6) até visualizar a
medida desejada na escala do carril de guiamento
no indicador de nível (6a).
3. Pressione a fixação do batente paralelo (19) total-
mente para baixo para fixar.
10.5 Utilização da régua de corte transversal (21)
(Fig. 1, 12)
Desloque ligeiramente o carril de batente (21b) no sen-
tido da lâmina de serra (3). A distância entre o carril
de batente (21b) e a lâmina de serra (3) deve ser de
aprox. 2 cm.
10.5.1 Ajustar a régua de corte transversal
(Fig. 1, 12)
1. Fixe o carril de batente (21b) à régua de corte trans-
versal (21) apertando a porca de orelhas (21c).
2. Insira a régua de corte transversal (21) numa de am-
bas as ranhuras de guiamento da mesa de serrar (4).
3. Solte o punho de bloqueio (21a) e gire a régua de
corte transversal (21) até alcançar a medida do
ângulo desejada.
4. Volte a apertar o punho de bloqueio (21a).
11. Serragem
m
AVISO
Perigo de ferimentos devido a uma montagem incorreta
- Certifique-se de que o produto está corretamen-
te montado.
- Verifique a lâmina de serra quanto à mobilidade
e as peças móveis quanto à liberdade de movi-
mentos.
