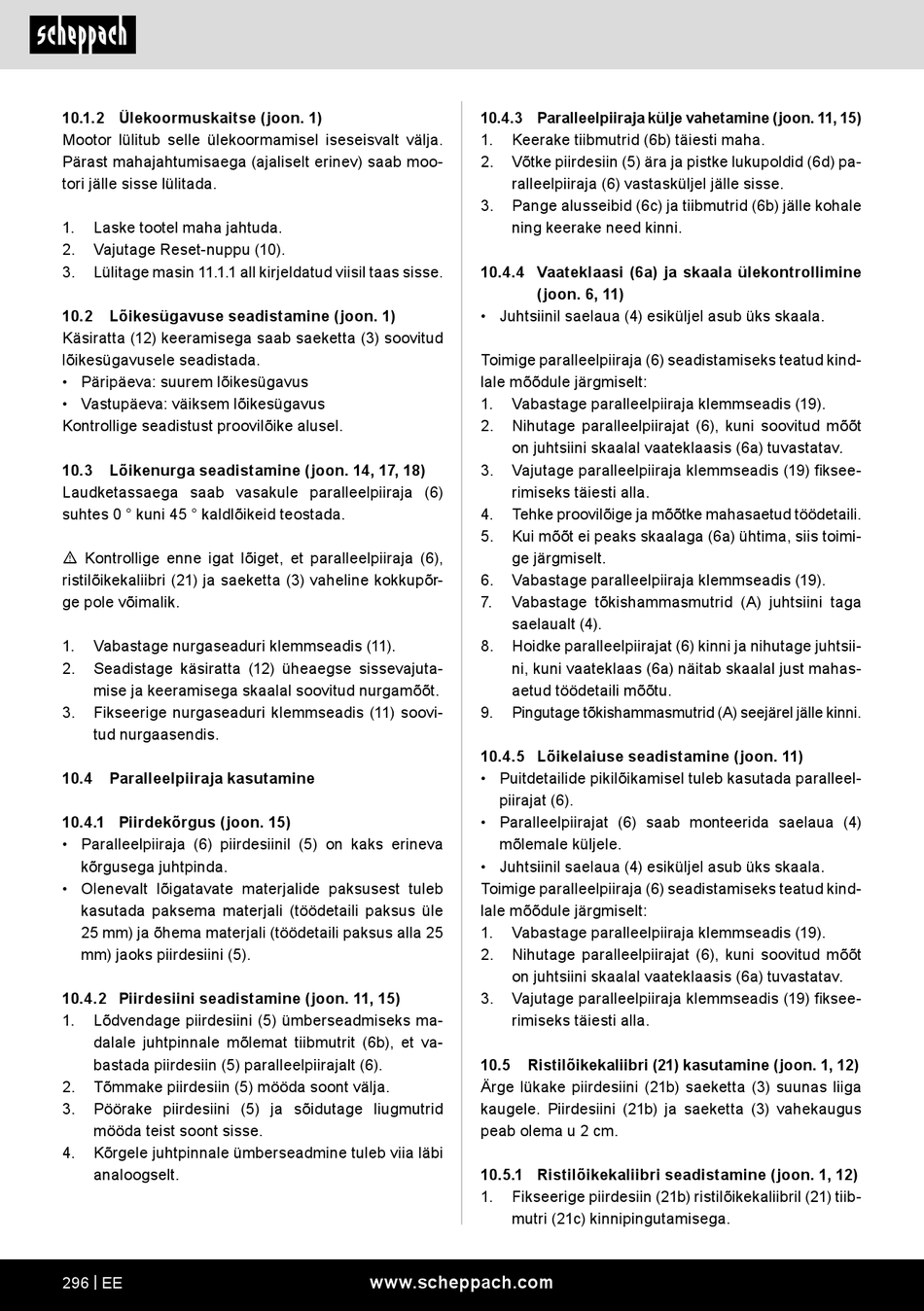

Scheppach HS254 Originalbetriebsanleitung Seite 296

10.1.2 Ülekoormuskaitse (joon. 1)
Mootor lülitub selle ülekoormamisel iseseisvalt välja.
Pärast mahajahtumisaega (ajaliselt erinev) saab moo-
tori jälle sisse lülitada.
1. Laske tootel maha jahtuda.
2. Vajutage Reset-nuppu (10).
3. Lülitage masin 11.1.1 all kirjeldatud viisil taas sisse.
10.2 Lõikesügavuse seadistamine (joon. 1)
Käsiratta (12) keeramisega saab saeketta (3) soovitud
lõikesügavusele seadistada.
• Päripäeva: suurem lõikesügavus
• Vastupäeva: väiksem lõikesügavus
Kontrollige seadistust proovilõike alusel.
10.3 Lõikenurga seadistamine (joon. 14, 17, 18)
Laudketassaega saab vasakule paralleelpiiraja (6)
suhtes 0 ° kuni 45 ° kaldlõikeid teostada.
m Kontrollige enne igat lõiget, et paralleelpiiraja (6),
ristilõikekaliibri (21) ja saeketta (3) vaheline kokkupõr-
ge pole võimalik.
1. Vabastage nurgaseaduri klemmseadis (11).
2. Seadistage käsiratta (12) üheaegse sissevajuta-
mise ja keeramisega skaalal soovitud nurgamõõt.
3. Fikseerige nurgaseaduri klemmseadis (11) soovi-
tud nurgaasendis.
10.4 Paralleelpiiraja kasutamine
10.4.1 Piirdekõrgus (joon. 15)
• Paralleelpiiraja (6) piirdesiinil (5) on kaks erineva
kõrgusega juhtpinda.
• Olenevalt lõigatavate materjalide paksusest tuleb
kasutada paksema materjali (töödetaili paksus üle
25 mm) ja õhema materjali (töödetaili paksus alla 25
mm) jaoks piirdesiini (5).
10.4.2 Piirdesiini seadistamine (joon. 11, 15)
1. Lõdvendage piirdesiini (5) ümberseadmiseks ma-
dalale juhtpinnale mõlemat tiibmutrit (6b), et va-
bastada piirdesiin (5) paralleelpiirajalt (6).
2. Tõmmake piirdesiin (5) mööda soont välja.
3. Pöörake piirdesiini (5) ja sõidutage liugmutrid
mööda teist soont sisse.
4. Kõrgele juhtpinnale ümberseadmine tuleb viia läbi
analoogselt.
296 | EE
10.4.3 Paralleelpiiraja külje vahetamine (joon. 11, 15)
1. Keerake tiibmutrid (6b) täiesti maha.
2. Võtke piirdesiin (5) ära ja pistke lukupoldid (6d) pa-
ralleelpiiraja (6) vastasküljel jälle sisse.
3. Pange alusseibid (6c) ja tiibmutrid (6b) jälle kohale
ning keerake need kinni.
10.4.4 Vaateklaasi (6a) ja skaala ülekontrollimine
(joon. 6, 11)
• Juhtsiinil saelaua (4) esiküljel asub üks skaala.
Toimige paralleelpiiraja (6) seadistamiseks teatud kind-
lale mõõdule järgmiselt:
1. Vabastage paralleelpiiraja klemmseadis (19).
2. Nihutage paralleelpiirajat (6), kuni soovitud mõõt
on juhtsiini skaalal vaateklaasis (6a) tuvastatav.
3. Vajutage paralleelpiiraja klemmseadis (19) fiksee-
rimiseks täiesti alla.
4. Tehke proovilõige ja mõõtke mahasaetud töödetaili.
5. Kui mõõt ei peaks skaalaga (6a) ühtima, siis toimi-
ge järgmiselt.
6. Vabastage paralleelpiiraja klemmseadis (19).
7. Vabastage tõkishammasmutrid (A) juhtsiini taga
saelaualt (4).
8. Hoidke paralleelpiirajat (6) kinni ja nihutage juhtsii-
ni, kuni vaateklaas (6a) näitab skaalal just mahas-
aetud töödetaili mõõtu.
9. Pingutage tõkishammasmutrid (A) seejärel jälle kinni.
10.4.5 Lõikelaiuse seadistamine (joon. 11)
• Puitdetailide pikilõikamisel tuleb kasutada paralleel-
piirajat (6).
• Paralleelpiirajat (6) saab monteerida saelaua (4)
mõlemale küljele.
• Juhtsiinil saelaua (4) esiküljel asub üks skaala.
Toimige paralleelpiiraja (6) seadistamiseks teatud kind-
lale mõõdule järgmiselt:
1. Vabastage paralleelpiiraja klemmseadis (19).
2. Nihutage paralleelpiirajat (6), kuni soovitud mõõt
on juhtsiini skaalal vaateklaasis (6a) tuvastatav.
3. Vajutage paralleelpiiraja klemmseadis (19) fiksee-
rimiseks täiesti alla.
10.5 Ristilõikekaliibri (21) kasutamine (joon. 1, 12)
Ärge lükake piirdesiini (21b) saeketta (3) suunas liiga
kaugele. Piirdesiini (21b) ja saeketta (3) vahekaugus
peab olema u 2 cm.
10.5.1 Ristilõikekaliibri seadistamine (joon. 1, 12)
1. Fikseerige piirdesiin (21b) ristilõikekaliibril (21) tiib-
mutri (21c) kinnipingutamisega.
