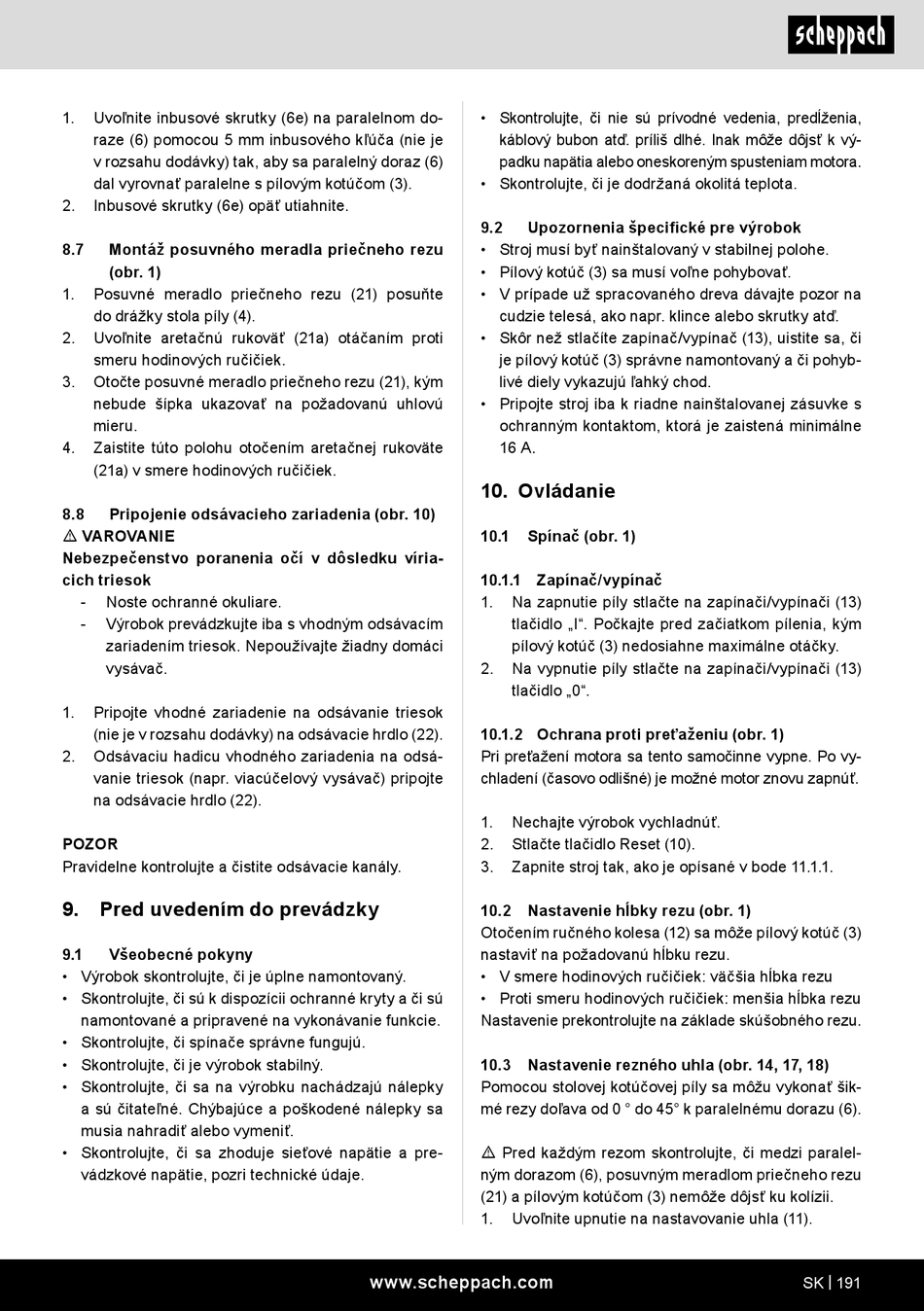

1. Uvoľnite inbusové skrutky (6e) na paralelnom do-
raze (6) pomocou 5 mm inbusového kľúča (nie je
v rozsahu dodávky) tak, aby sa paralelný doraz (6)
dal vyrovnať paralelne s pílovým kotúčom (3).
2. Inbusové skrutky (6e) opäť utiahnite.
8.7 Montáž posuvného meradla priečneho rezu
(obr. 1)
1. Posuvné meradlo priečneho rezu (21) posuňte
do drážky stola píly (4).
2. Uvoľnite aretačnú rukoväť (21a) otáčaním proti
smeru hodinových ručičiek.
3. Otočte posuvné meradlo priečneho rezu (21), kým
nebude šípka ukazovať na požadovanú uhlovú
mieru.
4. Zaistite túto polohu otočením aretačnej rukoväte
(21a) v smere hodinových ručičiek.
8.8 Pripojenie odsávacieho zariadenia (obr. 10)
m VAROVANIE
Nebezpečenstvo poranenia očí v dôsledku víria-
cich triesok
- Noste ochranné okuliare.
- Výrobok prevádzkujte iba s vhodným odsávacím
zariadením triesok. Nepoužívajte žiadny domáci
vysávač.
1. Pripojte vhodné zariadenie na odsávanie triesok
(nie je v rozsahu dodávky) na odsávacie hrdlo (22).
2. Odsávaciu hadicu vhodného zariadenia na odsá-
vanie triesok (napr. viacúčelový vysávač) pripojte
na odsávacie hrdlo (22).
POZOR
Pravidelne kontrolujte a čistite odsávacie kanály.
9. Pred uvedením do prevádzky
9.1 Všeobecné pokyny
• Výrobok skontrolujte, či je úplne namontovaný.
• Skontrolujte, či sú k dispozícii ochranné kryty a či sú
namontované a pripravené na vykonávanie funkcie.
• Skontrolujte, či spínače správne fungujú.
• Skontrolujte, či je výrobok stabilný.
• Skontrolujte, či sa na výrobku nachádzajú nálepky
a sú čitateľné. Chýbajúce a poškodené nálepky sa
musia nahradiť alebo vymeniť.
• Skontrolujte, či sa zhoduje sieťové napätie a pre-
vádzkové napätie, pozri technické údaje.
• Skontrolujte, či nie sú prívodné vedenia, predĺženia,
káblový bubon atď. príliš dlhé. Inak môže dôjsť k vý-
padku napätia alebo oneskoreným spusteniam motora.
• Skontrolujte, či je dodržaná okolitá teplota.
9.2 Upozornenia špecifické pre výrobok
• Stroj musí byť nainštalovaný v stabilnej polohe.
• Pílový kotúč (3) sa musí voľne pohybovať.
• V prípade už spracovaného dreva dávajte pozor na
cudzie telesá, ako napr. klince alebo skrutky atď.
• Skôr než stlačíte zapínač/vypínač (13), uistite sa, či
je pílový kotúč (3) správne namontovaný a či pohyb-
livé diely vykazujú ľahký chod.
• Pripojte stroj iba k riadne nainštalovanej zásuvke s
ochranným kontaktom, ktorá je zaistená minimálne
16 A.
10. Ovládanie
10.1 Spínač (obr. 1)
10.1.1 Zapínač/vypínač
1. Na zapnutie píly stlačte na zapínači/vypínači (13)
tlačidlo „I". Počkajte pred začiatkom pílenia, kým
pílový kotúč (3) nedosiahne maximálne otáčky.
2. Na vypnutie píly stlačte na zapínači/vypínači (13)
tlačidlo „0".
10.1.2 Ochrana proti preťaženiu (obr. 1)
Pri preťažení motora sa tento samočinne vypne. Po vy-
chladení (časovo odlišné) je možné motor znovu zapnúť.
1. Nechajte výrobok vychladnúť.
2. Stlačte tlačidlo Reset (10).
3. Zapnite stroj tak, ako je opísané v bode 11.1.1.
10.2 Nastavenie hĺbky rezu (obr. 1)
Otočením ručného kolesa (12) sa môže pílový kotúč (3)
nastaviť na požadovanú hĺbku rezu.
• V smere hodinových ručičiek: väčšia hĺbka rezu
• Proti smeru hodinových ručičiek: menšia hĺbka rezu
Nastavenie prekontrolujte na základe skúšobného rezu.
10.3 Nastavenie rezného uhla (obr. 14, 17, 18)
Pomocou stolovej kotúčovej píly sa môžu vykonať šik-
mé rezy doľava od 0 ° do 45° k paralelnému dorazu (6).
m Pred každým rezom skontrolujte, či medzi paralel-
ným dorazom (6), posuvným meradlom priečneho rezu
(21) a pílovým kotúčom (3) nemôže dôjsť ku kolízii.
1. Uvoľnite upnutie na nastavovanie uhla (11).
