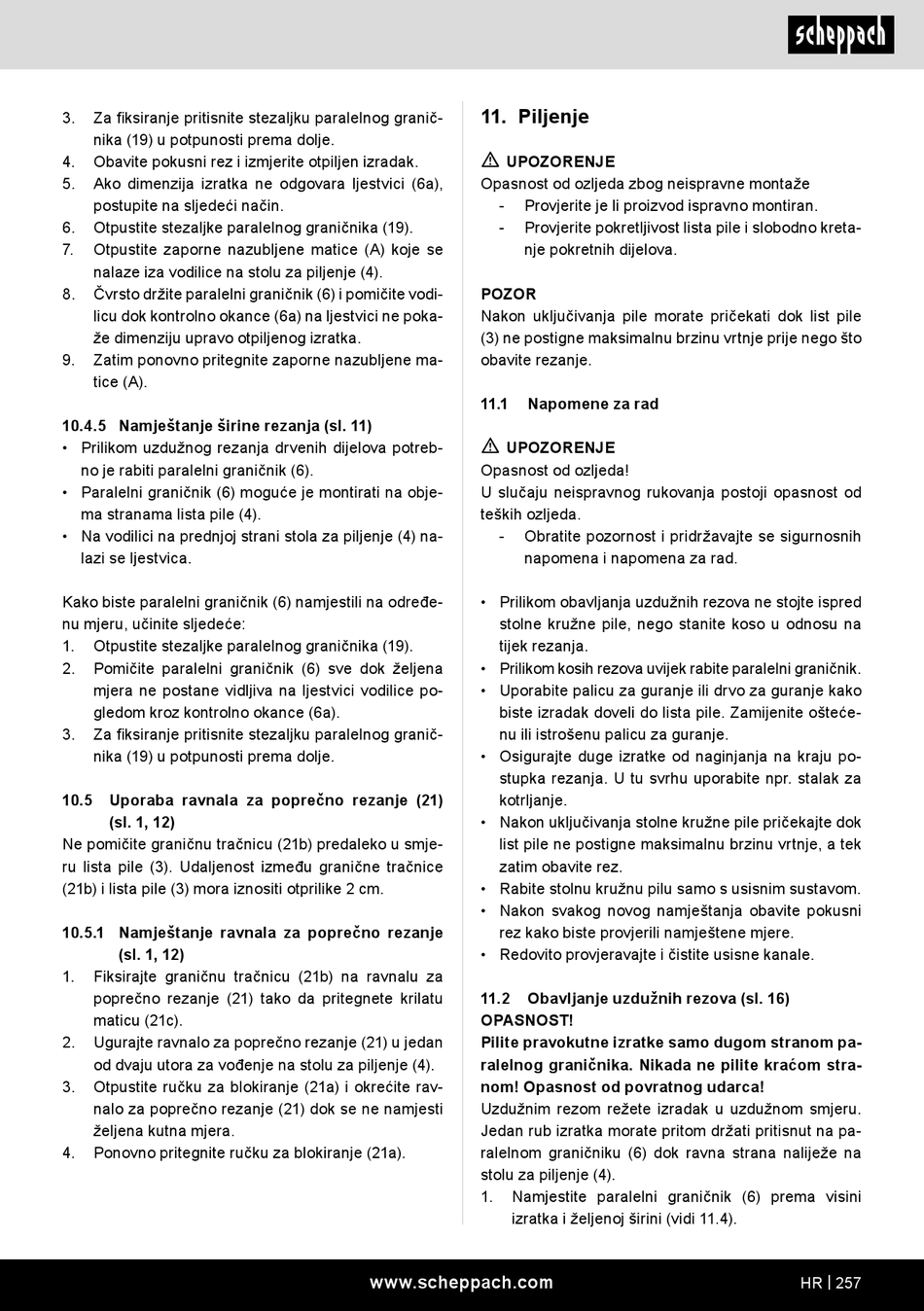

3. Za fiksiranje pritisnite stezaljku paralelnog granič-
nika (19) u potpunosti prema dolje.
4. Obavite pokusni rez i izmjerite otpiljen izradak.
5. Ako dimenzija izratka ne odgovara ljestvici (6a),
postupite na sljedeći način.
6. Otpustite stezaljke paralelnog graničnika (19).
7. Otpustite zaporne nazubljene matice (A) koje se
nalaze iza vodilice na stolu za piljenje (4).
8. Čvrsto držite paralelni graničnik (6) i pomičite vodi-
licu dok kontrolno okance (6a) na ljestvici ne poka-
že dimenziju upravo otpiljenog izratka.
9. Zatim ponovno pritegnite zaporne nazubljene ma-
tice (A).
10.4.5 Namještanje širine rezanja (sl. 11)
• Prilikom uzdužnog rezanja drvenih dijelova potreb-
no je rabiti paralelni graničnik (6).
• Paralelni graničnik (6) moguće je montirati na obje-
ma stranama lista pile (4).
• Na vodilici na prednjoj strani stola za piljenje (4) na-
lazi se ljestvica.
Kako biste paralelni graničnik (6) namjestili na određe-
nu mjeru, učinite sljedeće:
1. Otpustite stezaljke paralelnog graničnika (19).
2. Pomičite paralelni graničnik (6) sve dok željena
mjera ne postane vidljiva na ljestvici vodilice po-
gledom kroz kontrolno okance (6a).
3. Za fiksiranje pritisnite stezaljku paralelnog granič-
nika (19) u potpunosti prema dolje.
10.5 Uporaba ravnala za poprečno rezanje (21)
(sl. 1, 12)
Ne pomičite graničnu tračnicu (21b) predaleko u smje-
ru lista pile (3). Udaljenost između granične tračnice
(21b) i lista pile (3) mora iznositi otprilike 2 cm.
10.5.1 Namještanje ravnala za poprečno rezanje
(sl. 1, 12)
1. Fiksirajte graničnu tračnicu (21b) na ravnalu za
poprečno rezanje (21) tako da pritegnete krilatu
maticu (21c).
2. Ugurajte ravnalo za poprečno rezanje (21) u jedan
od dvaju utora za vođenje na stolu za piljenje (4).
3. Otpustite ručku za blokiranje (21a) i okrećite rav-
nalo za poprečno rezanje (21) dok se ne namjesti
željena kutna mjera.
4. Ponovno pritegnite ručku za blokiranje (21a).
11. Piljenje
m
UPOZORENJE
Opasnost od ozljeda zbog neispravne montaže
- Provjerite je li proizvod ispravno montiran.
- Provjerite pokretljivost lista pile i slobodno kreta-
nje pokretnih dijelova.
POZOR
Nakon uključivanja pile morate pričekati dok list pile
(3) ne postigne maksimalnu brzinu vrtnje prije nego što
obavite rezanje.
11.1 Napomene za rad
m
UPOZORENJE
Opasnost od ozljeda!
U slučaju neispravnog rukovanja postoji opasnost od
teških ozljeda.
- Obratite pozornost i pridržavajte se sigurnosnih
napomena i napomena za rad.
• Prilikom obavljanja uzdužnih rezova ne stojte ispred
stolne kružne pile, nego stanite koso u odnosu na
tijek rezanja.
• Prilikom kosih rezova uvijek rabite paralelni graničnik.
• Uporabite palicu za guranje ili drvo za guranje kako
biste izradak doveli do lista pile. Zamijenite ošteće-
nu ili istrošenu palicu za guranje.
• Osigurajte duge izratke od naginjanja na kraju po-
stupka rezanja. U tu svrhu uporabite npr. stalak za
kotrljanje.
• Nakon uključivanja stolne kružne pile pričekajte dok
list pile ne postigne maksimalnu brzinu vrtnje, a tek
zatim obavite rez.
• Rabite stolnu kružnu pilu samo s usisnim sustavom.
• Nakon svakog novog namještanja obavite pokusni
rez kako biste provjerili namještene mjere.
• Redovito provjeravajte i čistite usisne kanale.
11.2 Obavljanje uzdužnih rezova (sl. 16)
OPASNOST!
Pilite pravokutne izratke samo dugom stranom pa-
ralelnog graničnika. Nikada ne pilite kraćom stra-
nom! Opasnost od povratnog udarca!
Uzdužnim rezom režete izradak u uzdužnom smjeru.
Jedan rub izratka morate pritom držati pritisnut na pa-
ralelnom graničniku (6) dok ravna strana naliježe na
stolu za piljenje (4).
1. Namjestite paralelni graničnik (6) prema visini
izratka i željenoj širini (vidi 11.4).
