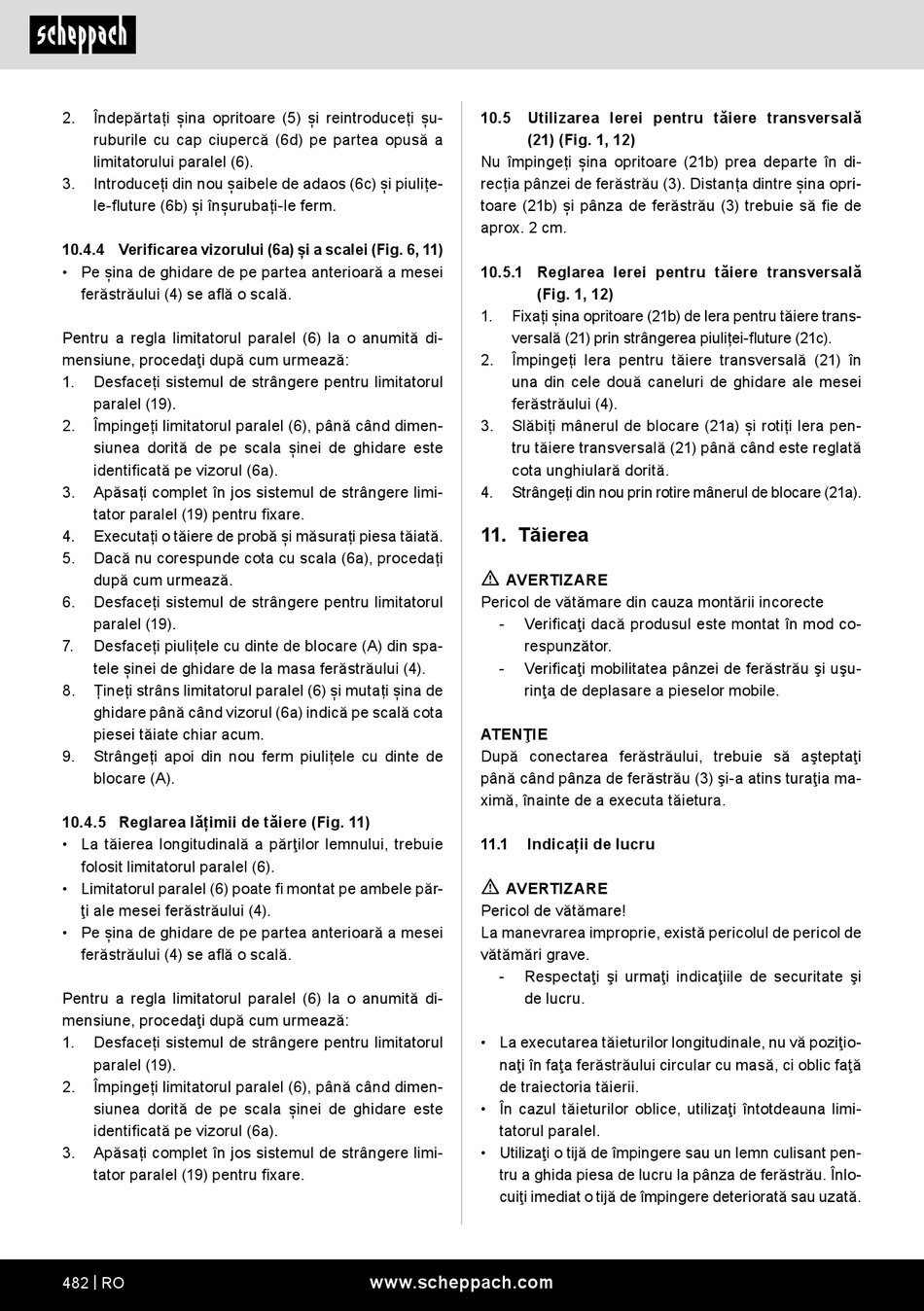

2. Îndepărtați șina opritoare (5) și reintroduceți șu-
ruburile cu cap ciupercă (6d) pe partea opusă a
limitatorului paralel (6).
3. Introduceți din nou șaibele de adaos (6c) și piulițe-
le-fluture (6b) și înșurubați-le ferm.
10.4.4 Verificarea vizorului (6a) și a scalei (Fig. 6, 11)
• Pe șina de ghidare de pe partea anterioară a mesei
ferăstrăului (4) se află o scală.
Pentru a regla limitatorul paralel (6) la o anumită di-
mensiune, procedaţi după cum urmează:
1. Desfaceți sistemul de strângere pentru limitatorul
paralel (19).
2. Împingeți limitatorul paralel (6), până când dimen-
siunea dorită de pe scala șinei de ghidare este
identificată pe vizorul (6a).
3. Apăsați complet în jos sistemul de strângere limi-
tator paralel (19) pentru fixare.
4. Executați o tăiere de probă și măsurați piesa tăiată.
5. Dacă nu corespunde cota cu scala (6a), procedați
după cum urmează.
6. Desfaceți sistemul de strângere pentru limitatorul
paralel (19).
7. Desfaceți piulițele cu dinte de blocare (A) din spa-
tele șinei de ghidare de la masa ferăstrăului (4).
8. Țineți strâns limitatorul paralel (6) și mutați șina de
ghidare până când vizorul (6a) indică pe scală cota
piesei tăiate chiar acum.
9. Strângeți apoi din nou ferm piulițele cu dinte de
blocare (A).
10.4.5 Reglarea lățimii de tăiere (Fig. 11)
• La tăierea longitudinală a părţilor lemnului, trebuie
folosit limitatorul paralel (6).
• Limitatorul paralel (6) poate fi montat pe ambele păr-
ţi ale mesei ferăstrăului (4).
• Pe șina de ghidare de pe partea anterioară a mesei
ferăstrăului (4) se află o scală.
Pentru a regla limitatorul paralel (6) la o anumită di-
mensiune, procedaţi după cum urmează:
1. Desfaceți sistemul de strângere pentru limitatorul
paralel (19).
2. Împingeți limitatorul paralel (6), până când dimen-
siunea dorită de pe scala șinei de ghidare este
identificată pe vizorul (6a).
3. Apăsați complet în jos sistemul de strângere limi-
tator paralel (19) pentru fixare.
482 | RO
10.5 Utilizarea lerei pentru tăiere transversală
(21) (Fig. 1, 12)
Nu împingeți șina opritoare (21b) prea departe în di-
recția pânzei de ferăstrău (3). Distanța dintre șina opri-
toare (21b) și pânza de ferăstrău (3) trebuie să fie de
aprox. 2 cm.
10.5.1 Reglarea lerei pentru tăiere transversală
(Fig. 1, 12)
1. Fixați șina opritoare (21b) de lera pentru tăiere trans-
versală (21) prin strângerea piuliței-fluture (21c).
2. Împingeți lera pentru tăiere transversală (21) în
una din cele două caneluri de ghidare ale mesei
ferăstrăului (4).
3. Slăbiți mânerul de blocare (21a) și rotiți lera pen-
tru tăiere transversală (21) până când este reglată
cota unghiulară dorită.
4. Strângeți din nou prin rotire mânerul de blocare (21a).
11. Tăierea
m
AVERTIZARE
Pericol de vătămare din cauza montării incorecte
- Verificaţi dacă produsul este montat în mod co-
respunzător.
- Verificaţi mobilitatea pânzei de ferăstrău şi uşu-
rinţa de deplasare a pieselor mobile.
ATENŢIE
După conectarea ferăstrăului, trebuie să aşteptaţi
până când pânza de ferăstrău (3) şi-a atins turaţia ma-
ximă, înainte de a executa tăietura.
11.1 Indicații de lucru
m
AVERTIZARE
Pericol de vătămare!
La manevrarea improprie, există pericolul de pericol de
vătămări grave.
- Respectaţi şi urmaţi indicaţiile de securitate şi
de lucru.
• La executarea tăieturilor longitudinale, nu vă poziţio-
naţi în faţa ferăstrăului circular cu masă, ci oblic faţă
de traiectoria tăierii.
• În cazul tăieturilor oblice, utilizaţi întotdeauna limi-
tatorul paralel.
• Utilizaţi o tijă de împingere sau un lemn culisant pen-
tru a ghida piesa de lucru la pânza de ferăstrău. Înlo-
cuiţi imediat o tijă de împingere deteriorată sau uzată.
