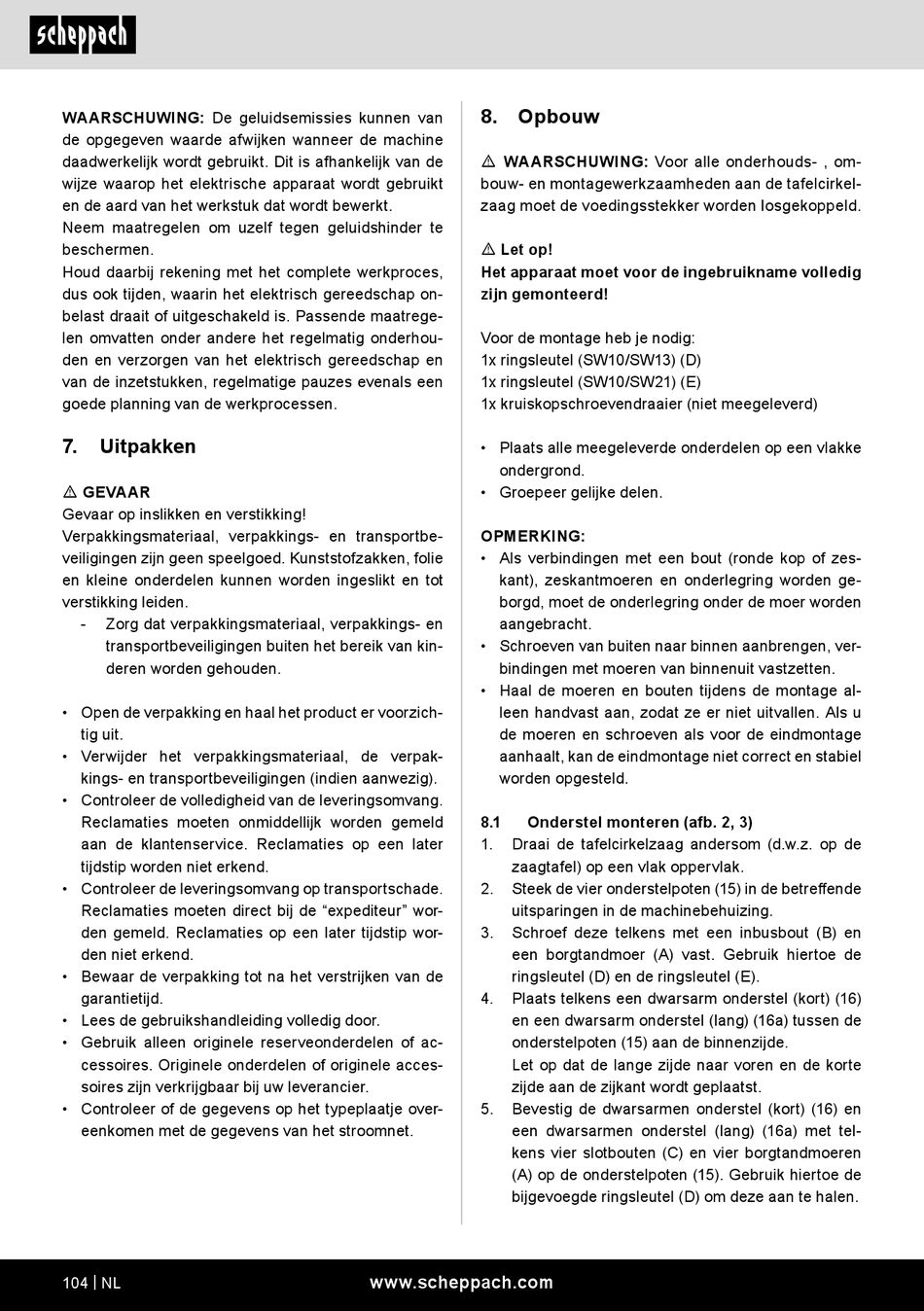

Scheppach HS254 Originalbetriebsanleitung Seite 104

WAARSCHUWING: De geluidsemissies kunnen van
de opgegeven waarde afwijken wanneer de machine
daadwerkelijk wordt gebruikt. Dit is afhankelijk van de
wijze waarop het elektrische apparaat wordt gebruikt
en de aard van het werkstuk dat wordt bewerkt.
Neem maatregelen om uzelf tegen geluidshinder te
beschermen.
Houd daarbij rekening met het complete werkproces,
dus ook tijden, waarin het elektrisch gereedschap on-
belast draait of uitgeschakeld is. Passende maatrege-
len omvatten onder andere het regelmatig onderhou-
den en verzorgen van het elektrisch gereedschap en
van de inzetstukken, regelmatige pauzes evenals een
goede planning van de werkprocessen.
7. Uitpakken
m GEVAAR
Gevaar op inslikken en verstikking!
Verpakkingsmateriaal, verpakkings- en transportbe-
veiligingen zijn geen speelgoed. Kunststofzakken, folie
en kleine onderdelen kunnen worden ingeslikt en tot
verstikking leiden.
- Zorg dat verpakkingsmateriaal, verpakkings- en
transportbeveiligingen buiten het bereik van kin-
deren worden gehouden.
• Open de verpakking en haal het product er voorzich-
tig uit.
• Verwijder het verpakkingsmateriaal, de verpak-
kings- en transportbeveiligingen (indien aanwezig).
• Controleer de volledigheid van de leveringsomvang.
Reclamaties moeten onmiddellijk worden gemeld
aan de klantenservice. Reclamaties op een later
tijdstip worden niet erkend.
• Controleer de leveringsomvang op transportschade.
Reclamaties moeten direct bij de "expediteur" wor-
den gemeld. Reclamaties op een later tijdstip wor-
den niet erkend.
• Bewaar de verpakking tot na het verstrijken van de
garantietijd.
• Lees de gebruikshandleiding volledig door.
• Gebruik alleen originele reserveonderdelen of ac-
cessoires. Originele onderdelen of originele acces-
soires zijn verkrijgbaar bij uw leverancier.
• Controleer of de gegevens op het typeplaatje over-
eenkomen met de gegevens van het stroomnet.
104 | NL
8. Opbouw
m WAARSCHUWING: Voor alle onderhouds- , om-
bouw- en montagewerkzaamheden aan de tafelcirkel-
zaag moet de voedingsstekker worden losgekoppeld.
m Let op!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Voor de montage heb je nodig:
1x ringsleutel (SW10/SW13) (D)
1x ringsleutel (SW10/SW21) (E)
1x kruiskopschroevendraaier (niet meegeleverd)
• Plaats alle meegeleverde onderdelen op een vlakke
ondergrond.
• Groepeer gelijke delen.
OPMERKING:
• Als verbindingen met een bout (ronde kop of zes-
kant), zeskantmoeren en onderlegring worden ge-
borgd, moet de onderlegring onder de moer worden
aangebracht.
• Schroeven van buiten naar binnen aanbrengen, ver-
bindingen met moeren van binnenuit vastzetten.
• Haal de moeren en bouten tijdens de montage al-
leen handvast aan, zodat ze er niet uitvallen. Als u
de moeren en schroeven als voor de eindmontage
aanhaalt, kan de eindmontage niet correct en stabiel
worden opgesteld.
8.1 Onderstel monteren (afb. 2, 3)
1. Draai de tafelcirkelzaag andersom (d.w.z. op de
zaagtafel) op een vlak oppervlak.
2. Steek de vier onderstelpoten (15) in de betreffende
uitsparingen in de machinebehuizing.
3. Schroef deze telkens met een inbusbout (B) en
een borgtandmoer (A) vast. Gebruik hiertoe de
ringsleutel (D) en de ringsleutel (E).
4. Plaats telkens een dwarsarm onderstel (kort) (16)
en een dwarsarm onderstel (lang) (16a) tussen de
onderstelpoten (15) aan de binnenzijde.
Let op dat de lange zijde naar voren en de korte
zijde aan de zijkant wordt geplaatst.
5. Bevestig de dwarsarmen onderstel (kort) (16) en
een dwarsarmen onderstel (lang) (16a) met tel-
kens vier slotbouten (C) en vier borgtandmoeren
(A) op de onderstelpoten (15). Gebruik hiertoe de
bijgevoegde ringsleutel (D) om deze aan te halen.
