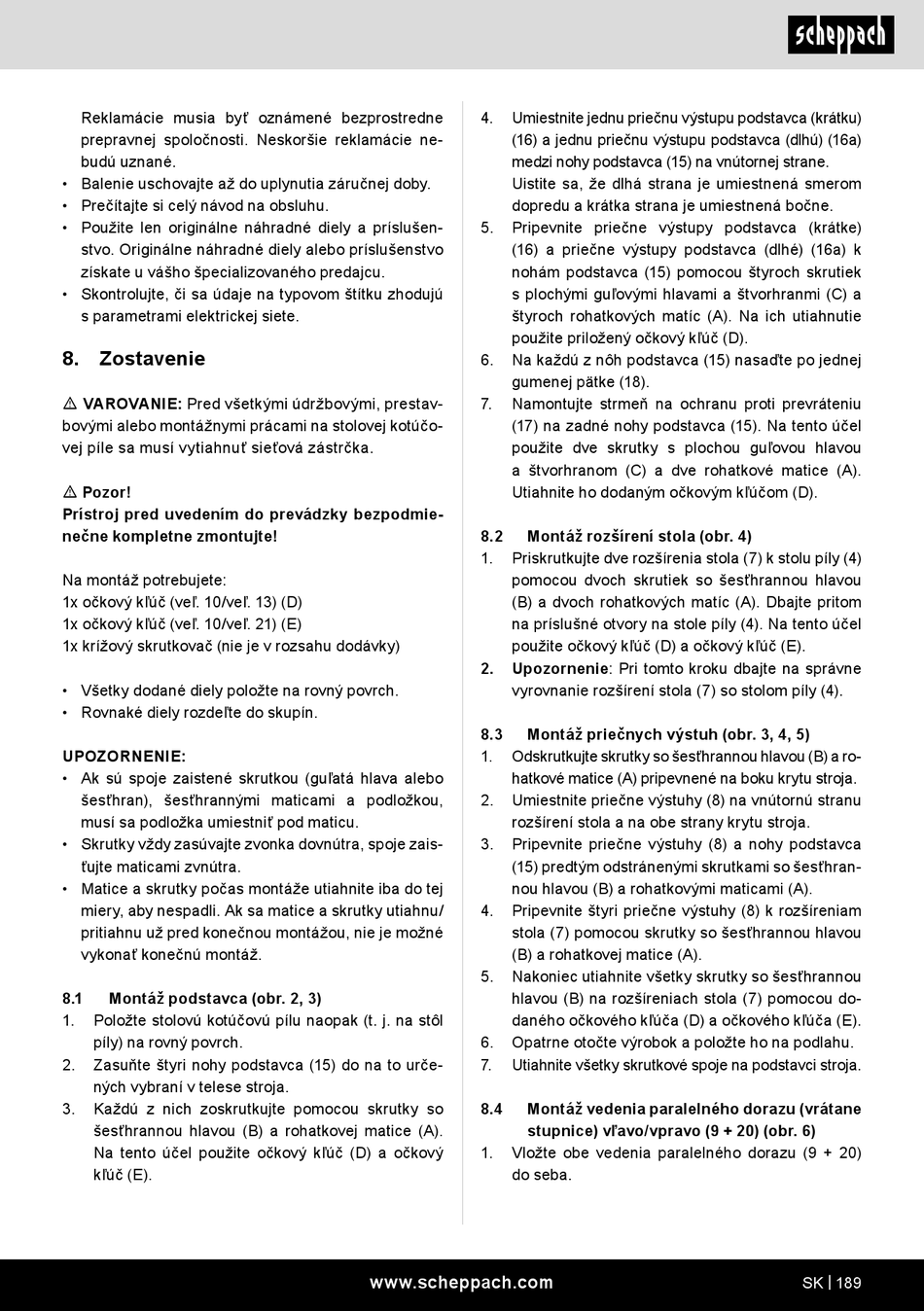

Reklamácie musia byť oznámené bezprostredne
prepravnej spoločnosti. Neskoršie reklamácie ne-
budú uznané.
• Balenie uschovajte až do uplynutia záručnej doby.
• Prečítajte si celý návod na obsluhu.
• Použite len originálne náhradné diely a príslušen-
stvo. Originálne náhradné diely alebo príslušenstvo
získate u vášho špecializovaného predajcu.
• Skontrolujte, či sa údaje na typovom štítku zhodujú
s parametrami elektrickej siete.
8. Zostavenie
m VAROVANIE: Pred všetkými údržbovými, prestav-
bovými alebo montážnymi prácami na stolovej kotúčo-
vej píle sa musí vytiahnuť sieťová zástrčka.
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Na montáž potrebujete:
1x očkový kľúč (veľ. 10/veľ. 13) (D)
1x očkový kľúč (veľ. 10/veľ. 21) (E)
1x krížový skrutkovač (nie je v rozsahu dodávky)
• Všetky dodané diely položte na rovný povrch.
• Rovnaké diely rozdeľte do skupín.
UPOZORNENIE:
• Ak sú spoje zaistené skrutkou (guľatá hlava alebo
šesťhran), šesťhrannými maticami a podložkou,
musí sa podložka umiestniť pod maticu.
• Skrutky vždy zasúvajte zvonka dovnútra, spoje zais-
ťujte maticami zvnútra.
• Matice a skrutky počas montáže utiahnite iba do tej
miery, aby nespadli. Ak sa matice a skrutky utiahnu/
pritiahnu už pred konečnou montážou, nie je možné
vykonať konečnú montáž.
8.1 Montáž podstavca (obr. 2, 3)
1. Položte stolovú kotúčovú pílu naopak (t. j. na stôl
píly) na rovný povrch.
2. Zasuňte štyri nohy podstavca (15) do na to urče-
ných vybraní v telese stroja.
3. Každú z nich zoskrutkujte pomocou skrutky so
šesťhrannou hlavou (B) a rohatkovej matice (A).
Na tento účel použite očkový kľúč (D) a očkový
kľúč (E).
4. Umiestnite jednu priečnu výstupu podstavca (krátku)
(16) a jednu priečnu výstupu podstavca (dlhú) (16a)
medzi nohy podstavca (15) na vnútornej strane.
Uistite sa, že dlhá strana je umiestnená smerom
dopredu a krátka strana je umiestnená bočne.
5. Pripevnite priečne výstupy podstavca (krátke)
(16) a priečne výstupy podstavca (dlhé) (16a) k
nohám podstavca (15) pomocou štyroch skrutiek
s plochými guľovými hlavami a štvorhranmi (C) a
štyroch rohatkových matíc (A). Na ich utiahnutie
použite priložený očkový kľúč (D).
6. Na každú z nôh podstavca (15) nasaďte po jednej
gumenej pätke (18).
7. Namontujte strmeň na ochranu proti prevráteniu
(17) na zadné nohy podstavca (15). Na tento účel
použite dve skrutky s plochou guľovou hlavou
a štvorhranom (C) a dve rohatkové matice (A).
Utiahnite ho dodaným očkovým kľúčom (D).
8.2 Montáž rozšírení stola (obr. 4)
1. Priskrutkujte dve rozšírenia stola (7) k stolu píly (4)
pomocou dvoch skrutiek so šesťhrannou hlavou
(B) a dvoch rohatkových matíc (A). Dbajte pritom
na príslušné otvory na stole píly (4). Na tento účel
použite očkový kľúč (D) a očkový kľúč (E).
2. Upozornenie: Pri tomto kroku dbajte na správne
vyrovnanie rozšírení stola (7) so stolom píly (4).
8.3 Montáž priečnych výstuh (obr. 3, 4, 5)
1. Odskrutkujte skrutky so šesťhrannou hlavou (B) a ro-
hatkové matice (A) pripevnené na boku krytu stroja.
2. Umiestnite priečne výstuhy (8) na vnútornú stranu
rozšírení stola a na obe strany krytu stroja.
3. Pripevnite priečne výstuhy (8) a nohy podstavca
(15) predtým odstránenými skrutkami so šesťhran-
nou hlavou (B) a rohatkovými maticami (A).
4. Pripevnite štyri priečne výstuhy (8) k rozšíreniam
stola (7) pomocou skrutky so šesťhrannou hlavou
(B) a rohatkovej matice (A).
5. Nakoniec utiahnite všetky skrutky so šesťhrannou
hlavou (B) na rozšíreniach stola (7) pomocou do-
daného očkového kľúča (D) a očkového kľúča (E).
6. Opatrne otočte výrobok a položte ho na podlahu.
7. Utiahnite všetky skrutkové spoje na podstavci stroja.
8.4 Montáž vedenia paralelného dorazu (vrátane
stupnice) vľavo/vpravo (9 + 20) (obr. 6)
1. Vložte obe vedenia paralelného dorazu (9 + 20)
do seba.
