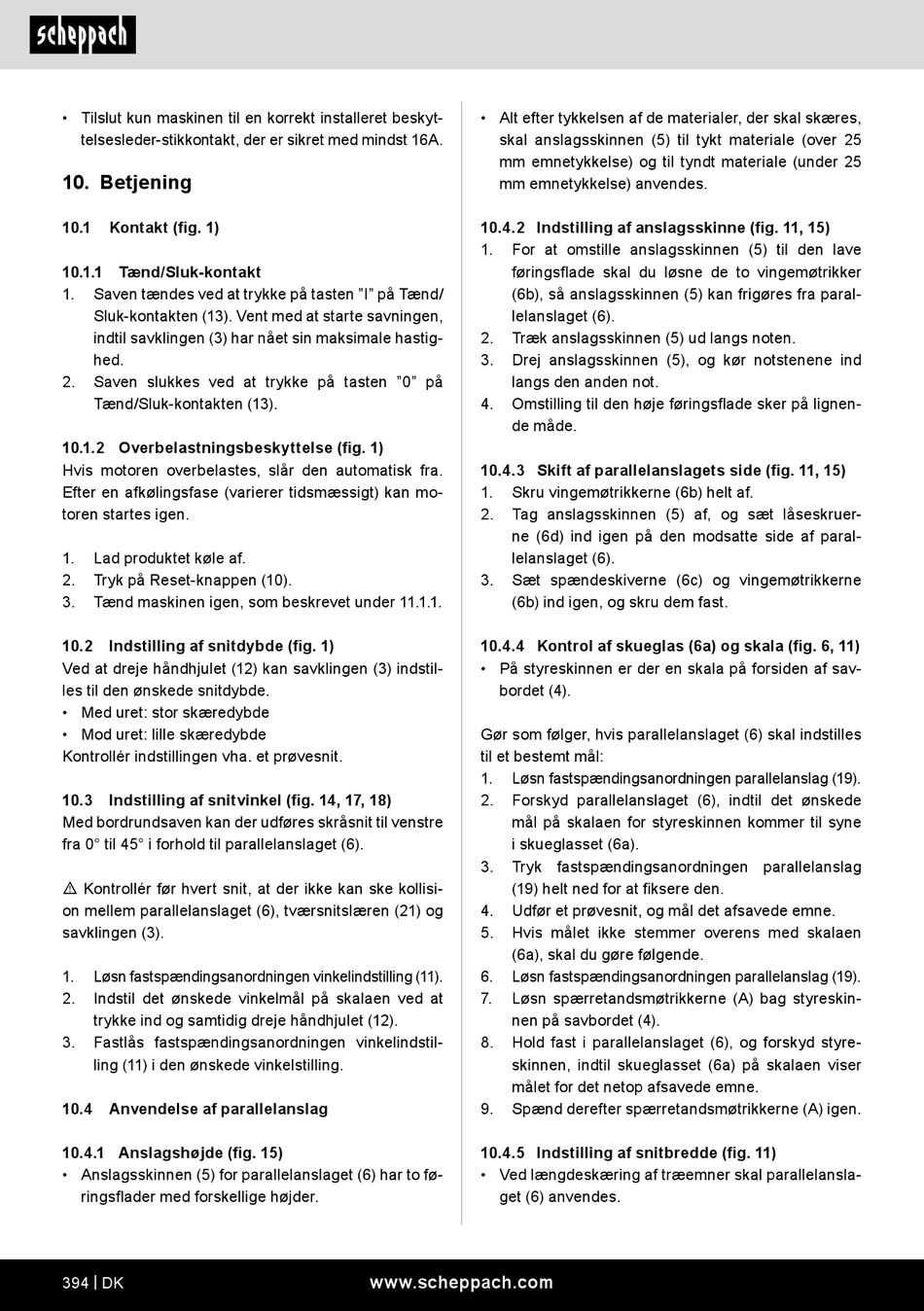

• Tilslut kun maskinen til en korrekt installeret beskyt-
telsesleder-stikkontakt, der er sikret med mindst 16A.
10. Betjening
10.1 Kontakt (fig. 1)
10.1.1 Tænd/Sluk-kontakt
1. Saven tændes ved at trykke på tasten "I" på Tænd/
Sluk-kontakten (13). Vent med at starte savningen,
indtil savklingen (3) har nået sin maksimale hastig-
hed.
2. Saven slukkes ved at trykke på tasten "0" på
Tænd/Sluk-kontakten (13).
10.1.2 Overbelastningsbeskyttelse (fig. 1)
Hvis motoren overbelastes, slår den automatisk fra.
Efter en afkølingsfase (varierer tidsmæssigt) kan mo-
toren startes igen.
1. Lad produktet køle af.
2. Tryk på Reset-knappen (10).
3. Tænd maskinen igen, som beskrevet under 11.1.1.
10.2 Indstilling af snitdybde (fig. 1)
Ved at dreje håndhjulet (12) kan savklingen (3) indstil-
les til den ønskede snitdybde.
• Med uret: stor skæredybde
• Mod uret: lille skæredybde
Kontrollér indstillingen vha. et prøvesnit.
10.3 Indstilling af snitvinkel (fig. 14, 17, 18)
Med bordrundsaven kan der udføres skråsnit til venstre
fra 0° til 45° i forhold til parallelanslaget (6).
m Kontrollér før hvert snit, at der ikke kan ske kollisi-
on mellem parallelanslaget (6), tværsnitslæren (21) og
savklingen (3).
1. Løsn fastspændingsanordningen vinkelindstilling (11).
2. Indstil det ønskede vinkelmål på skalaen ved at
trykke ind og samtidig dreje håndhjulet (12).
3. Fastlås fastspændingsanordningen vinkelindstil-
ling (11) i den ønskede vinkelstilling.
10.4 Anvendelse af parallelanslag
10.4.1 Anslagshøjde (fig. 15)
• Anslagsskinnen (5) for parallelanslaget (6) har to fø-
ringsflader med forskellige højder.
394 | DK
• Alt efter tykkelsen af de materialer, der skal skæres,
skal anslagsskinnen (5) til tykt materiale (over 25
mm emnetykkelse) og til tyndt materiale (under 25
mm emnetykkelse) anvendes.
10.4.2 Indstilling af anslagsskinne (fig. 11, 15)
1. For at omstille anslagsskinnen (5) til den lave
føringsflade skal du løsne de to vingemøtrikker
(6b), så anslagsskinnen (5) kan frigøres fra paral-
lelanslaget (6).
2. Træk anslagsskinnen (5) ud langs noten.
3. Drej anslagsskinnen (5), og kør notstenene ind
langs den anden not.
4. Omstilling til den høje føringsflade sker på lignen-
de måde.
10.4.3 Skift af parallelanslagets side (fig. 11, 15)
1. Skru vingemøtrikkerne (6b) helt af.
2. Tag anslagsskinnen (5) af, og sæt låseskruer-
ne (6d) ind igen på den modsatte side af paral-
lelanslaget (6).
3. Sæt spændeskiverne (6c) og vingemøtrikkerne
(6b) ind igen, og skru dem fast.
10.4.4 Kontrol af skueglas (6a) og skala (fig. 6, 11)
• På styreskinnen er der en skala på forsiden af sav-
bordet (4).
Gør som følger, hvis parallelanslaget (6) skal indstilles
til et bestemt mål:
1. Løsn fastspændingsanordningen parallelanslag (19).
2. Forskyd parallelanslaget (6), indtil det ønskede
mål på skalaen for styreskinnen kommer til syne
i skueglasset (6a).
3. Tryk fastspændingsanordningen parallelanslag
(19) helt ned for at fiksere den.
4. Udfør et prøvesnit, og mål det afsavede emne.
5. Hvis målet ikke stemmer overens med skalaen
(6a), skal du gøre følgende.
6. Løsn fastspændingsanordningen parallelanslag (19).
7. Løsn spærretandsmøtrikkerne (A) bag styreskin-
nen på savbordet (4).
8. Hold fast i parallelanslaget (6), og forskyd styre-
skinnen, indtil skueglasset (6a) på skalaen viser
målet for det netop afsavede emne.
9. Spænd derefter spærretandsmøtrikkerne (A) igen.
10.4.5 Indstilling af snitbredde (fig. 11)
• Ved længdeskæring af træemner skal parallelansla-
get (6) anvendes.
