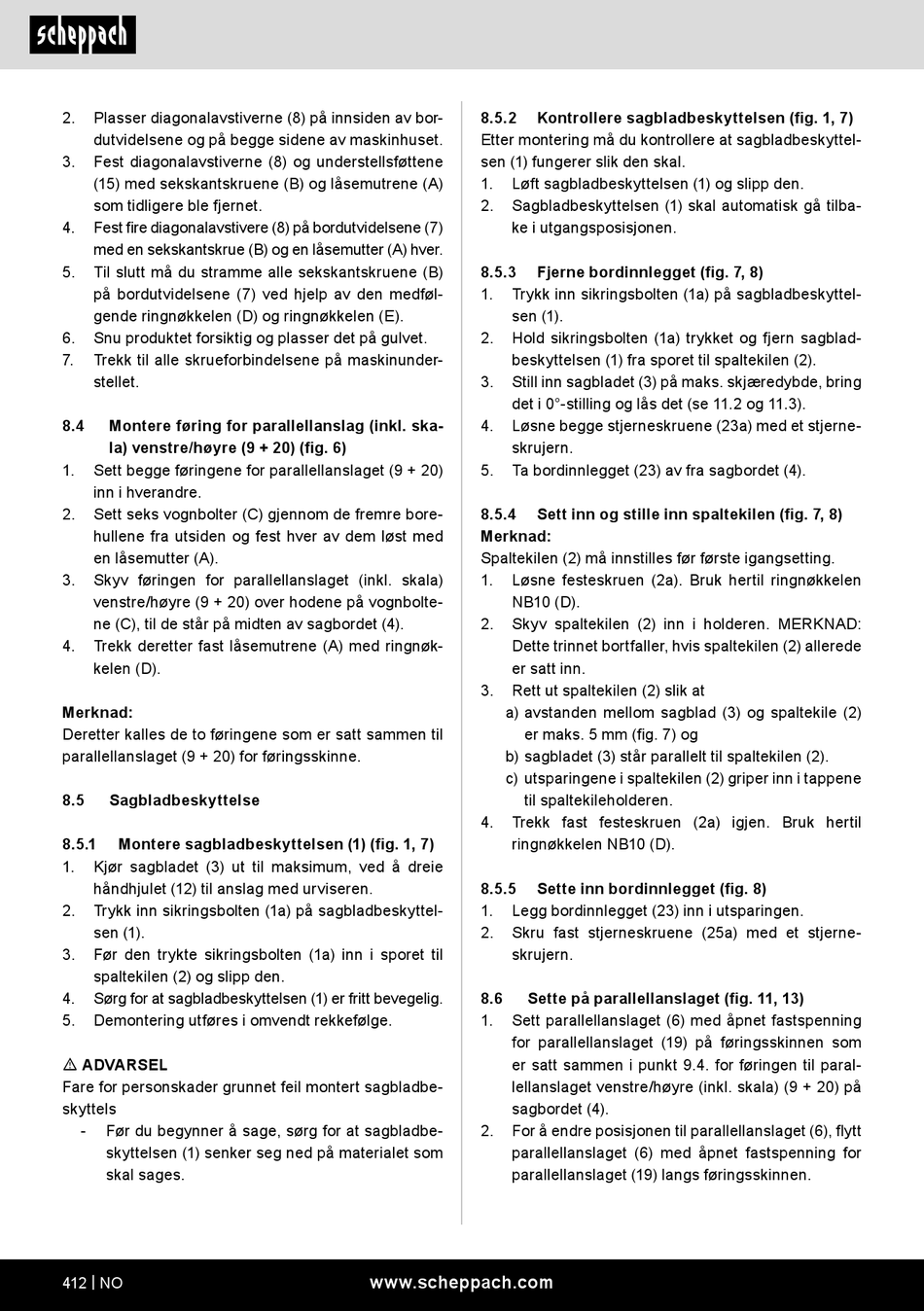

2.
Plasser diagonalavstiverne (8) på innsiden av bor-
dutvidelsene og på begge sidene av maskinhuset.
3.
Fest diagonalavstiverne (8) og understellsføttene
(15) med sekskantskruene (B) og låsemutrene (A)
som tidligere ble fjernet.
4.
Fest fire diagonalavstivere (8) på bordutvidelsene (7)
med en sekskantskrue (B) og en låsemutter (A) hver.
5.
Til slutt må du stramme alle sekskantskruene (B)
på bordutvidelsene (7) ved hjelp av den medføl-
gende ringnøkkelen (D) og ringnøkkelen (E).
6.
Snu produktet forsiktig og plasser det på gulvet.
7.
Trekk til alle skrueforbindelsene på maskinunder-
stellet.
8.4
Montere føring for parallellanslag (inkl. ska-
la) venstre/høyre (9 + 20) (fig. 6)
1.
Sett begge føringene for parallellanslaget (9 + 20)
inn i hverandre.
2.
Sett seks vognbolter (C) gjennom de fremre bore-
hullene fra utsiden og fest hver av dem løst med
en låsemutter (A).
3.
Skyv føringen for parallellanslaget (inkl. skala)
venstre/høyre (9 + 20) over hodene på vognbolte-
ne (C), til de står på midten av sagbordet (4).
4.
Trekk deretter fast låsemutrene (A) med ringnøk-
kelen (D).
Merknad:
Deretter kalles de to føringene som er satt sammen til
parallellanslaget (9 + 20) for føringsskinne.
8.5
Sagbladbeskyttelse
8.5.1
Montere sagbladbeskyttelsen (1) (fig. 1, 7)
1.
Kjør sagbladet (3) ut til maksimum, ved å dreie
håndhjulet (12) til anslag med urviseren.
2.
Trykk inn sikringsbolten (1a) på sagbladbeskyttel-
sen (1).
3.
Før den trykte sikringsbolten (1a) inn i sporet til
spaltekilen (2) og slipp den.
4.
Sørg for at sagbladbeskyttelsen (1) er fritt bevegelig.
5.
Demontering utføres i omvendt rekkefølge.
m ADVARSEL
Fare for personskader grunnet feil montert sagbladbe-
skyttels
-
Før du begynner å sage, sørg for at sagbladbe-
skyttelsen (1) senker seg ned på materialet som
skal sages.
412 | NO
8.5.2
Kontrollere sagbladbeskyttelsen (fig. 1, 7)
Etter montering må du kontrollere at sagbladbeskyttel-
sen (1) fungerer slik den skal.
1.
Løft sagbladbeskyttelsen (1) og slipp den.
2.
Sagbladbeskyttelsen (1) skal automatisk gå tilba-
ke i utgangsposisjonen.
8.5.3
Fjerne bordinnlegget (fig. 7, 8)
1.
Trykk inn sikringsbolten (1a) på sagbladbeskyttel-
sen (1).
2.
Hold sikringsbolten (1a) trykket og fjern sagblad-
beskyttelsen (1) fra sporet til spaltekilen (2).
3.
Still inn sagbladet (3) på maks. skjæredybde, bring
det i 0°-stilling og lås det (se 11.2 og 11.3).
4.
Løsne begge stjerneskruene (23a) med et stjerne-
skrujern.
5.
Ta bordinnlegget (23) av fra sagbordet (4).
8.5.4
Sett inn og stille inn spaltekilen (fig. 7, 8)
Merknad:
Spaltekilen (2) må innstilles før første igangsetting.
1.
Løsne festeskruen (2a). Bruk hertil ringnøkkelen
NB10 (D).
2.
Skyv spaltekilen (2) inn i holderen. MERKNAD:
Dette trinnet bortfaller, hvis spaltekilen (2) allerede
er satt inn.
3.
Rett ut spaltekilen (2) slik at
a) avstanden mellom sagblad (3) og spaltekile (2)
er maks. 5 mm (fig. 7) og
b) sagbladet (3) står parallelt til spaltekilen (2).
c) utsparingene i spaltekilen (2) griper inn i tappene
til spaltekileholderen.
4.
Trekk fast festeskruen (2a) igjen. Bruk hertil
ringnøkkelen NB10 (D).
8.5.5
Sette inn bordinnlegget (fig. 8)
1.
Legg bordinnlegget (23) inn i utsparingen.
2.
Skru fast stjerneskruene (25a) med et stjerne-
skrujern.
8.6
Sette på parallellanslaget (fig. 11, 13)
1.
Sett parallellanslaget (6) med åpnet fastspenning
for parallellanslaget (19) på føringsskinnen som
er satt sammen i punkt 9.4. for føringen til paral-
lellanslaget venstre/høyre (inkl. skala) (9 + 20) på
sagbordet (4).
2.
For å endre posisjonen til parallellanslaget (6), flytt
parallellanslaget (6) med åpnet fastspenning for
parallellanslaget (19) langs føringsskinnen.
