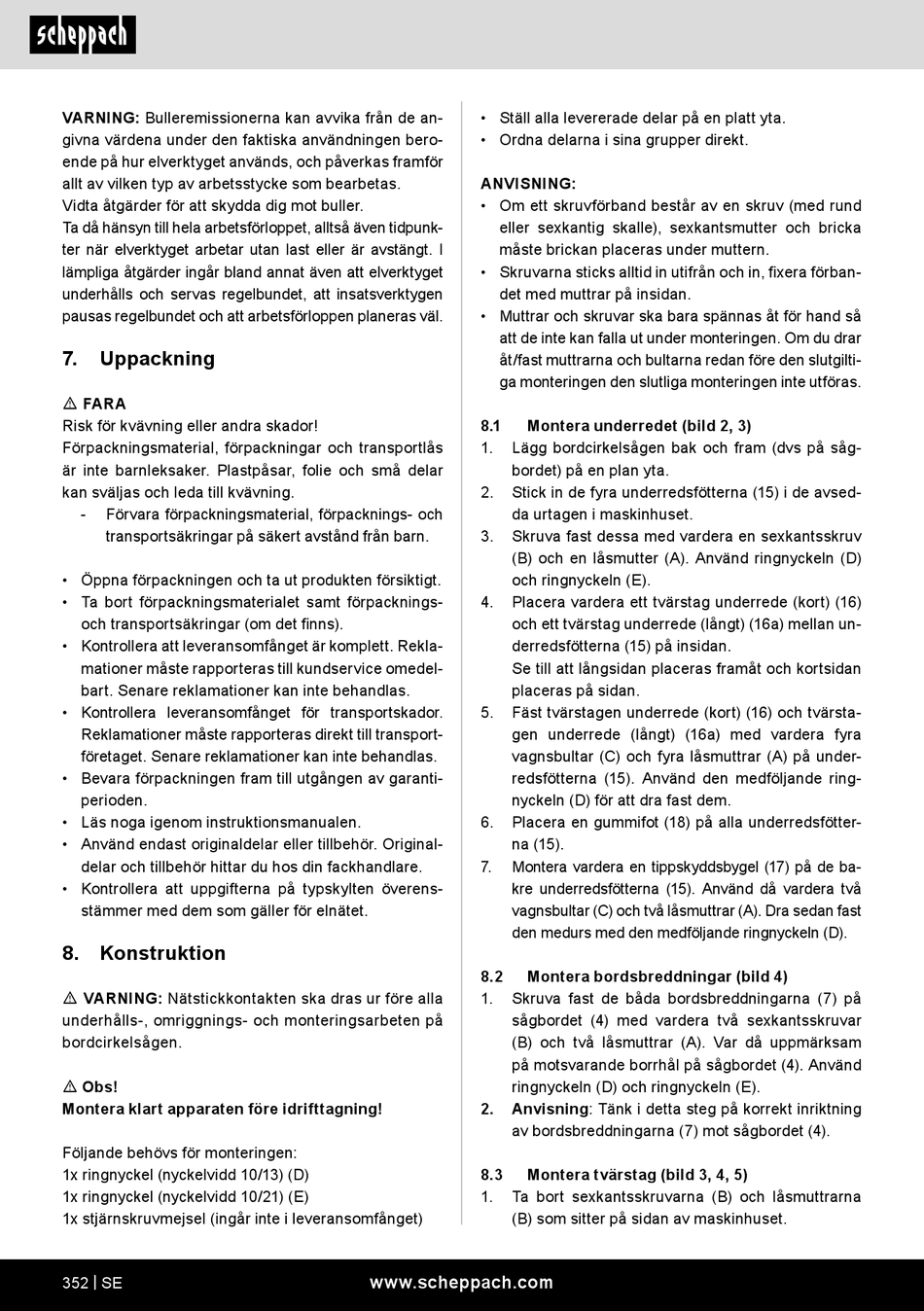

VARNING: Bulleremissionerna kan avvika från de an-
givna värdena under den faktiska användningen bero-
ende på hur elverktyget används, och påverkas framför
allt av vilken typ av arbetsstycke som bearbetas.
Vidta åtgärder för att skydda dig mot buller.
Ta då hänsyn till hela arbetsförloppet, alltså även tidpunk-
ter när elverktyget arbetar utan last eller är avstängt. I
lämpliga åtgärder ingår bland annat även att elverktyget
underhålls och servas regelbundet, att insatsverktygen
pausas regelbundet och att arbetsförloppen planeras väl.
7. Uppackning
m FARA
Risk för kvävning eller andra skador!
Förpackningsmaterial, förpackningar och transportlås
är inte barnleksaker. Plastpåsar, folie och små delar
kan sväljas och leda till kvävning.
- Förvara förpackningsmaterial, förpacknings- och
transportsäkringar på säkert avstånd från barn.
• Öppna förpackningen och ta ut produkten försiktigt.
• Ta bort förpackningsmaterialet samt förpacknings-
och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är komplett. Rekla-
mationer måste rapporteras till kundservice omedel-
bart. Senare reklamationer kan inte behandlas.
• Kontrollera leveransomfånget för transportskador.
Reklamationer måste rapporteras direkt till transport-
företaget. Senare reklamationer kan inte behandlas.
• Bevara förpackningen fram till utgången av garanti-
perioden.
• Läs noga igenom instruktionsmanualen.
• Använd endast originaldelar eller tillbehör. Original-
delar och tillbehör hittar du hos din fackhandlare.
• Kontrollera att uppgifterna på typskylten överens-
stämmer med dem som gäller för elnätet.
8. Konstruktion
m VARNING: Nätstickkontakten ska dras ur före alla
underhålls-, omriggnings- och monteringsarbeten på
bordcirkelsågen.
m Obs!
Montera klart apparaten före idrifttagning!
Följande behövs för monteringen:
1x ringnyckel (nyckelvidd 10/13) (D)
1x ringnyckel (nyckelvidd 10/21) (E)
1x stjärnskruvmejsel (ingår inte i leveransomfånget)
352 | SE
• Ställ alla levererade delar på en platt yta.
• Ordna delarna i sina grupper direkt.
ANVISNING:
• Om ett skruvförband består av en skruv (med rund
eller sexkantig skalle), sexkantsmutter och bricka
måste brickan placeras under muttern.
• Skruvarna sticks alltid in utifrån och in, fixera förban-
det med muttrar på insidan.
• Muttrar och skruvar ska bara spännas åt för hand så
att de inte kan falla ut under monteringen. Om du drar
åt/fast muttrarna och bultarna redan före den slutgilti-
ga monteringen den slutliga monteringen inte utföras.
8.1 Montera underredet (bild 2, 3)
1. Lägg bordcirkelsågen bak och fram (dvs på såg-
bordet) på en plan yta.
2. Stick in de fyra underredsfötterna (15) i de avsed-
da urtagen i maskinhuset.
3. Skruva fast dessa med vardera en sexkantsskruv
(B) och en låsmutter (A). Använd ringnyckeln (D)
och ringnyckeln (E).
4. Placera vardera ett tvärstag underrede (kort) (16)
och ett tvärstag underrede (långt) (16a) mellan un-
derredsfötterna (15) på insidan.
Se till att långsidan placeras framåt och kortsidan
placeras på sidan.
5. Fäst tvärstagen underrede (kort) (16) och tvärsta-
gen underrede (långt) (16a) med vardera fyra
vagnsbultar (C) och fyra låsmuttrar (A) på under-
redsfötterna (15). Använd den medföljande ring-
nyckeln (D) för att dra fast dem.
6. Placera en gummifot (18) på alla underredsfötter-
na (15).
7. Montera vardera en tippskyddsbygel (17) på de ba-
kre underredsfötterna (15). Använd då vardera två
vagnsbultar (C) och två låsmuttrar (A). Dra sedan fast
den medurs med den medföljande ringnyckeln (D).
8.2 Montera bordsbreddningar (bild 4)
1. Skruva fast de båda bordsbreddningarna (7) på
sågbordet (4) med vardera två sexkantsskruvar
(B) och två låsmuttrar (A). Var då uppmärksam
på motsvarande borrhål på sågbordet (4). Använd
ringnyckeln (D) och ringnyckeln (E).
2. Anvisning: Tänk i detta steg på korrekt inriktning
av bordsbreddningarna (7) mot sågbordet (4).
8.3 Montera tvärstag (bild 3, 4, 5)
1. Ta bort sexkantsskruvarna (B) och låsmuttrarna
(B) som sitter på sidan av maskinhuset.
