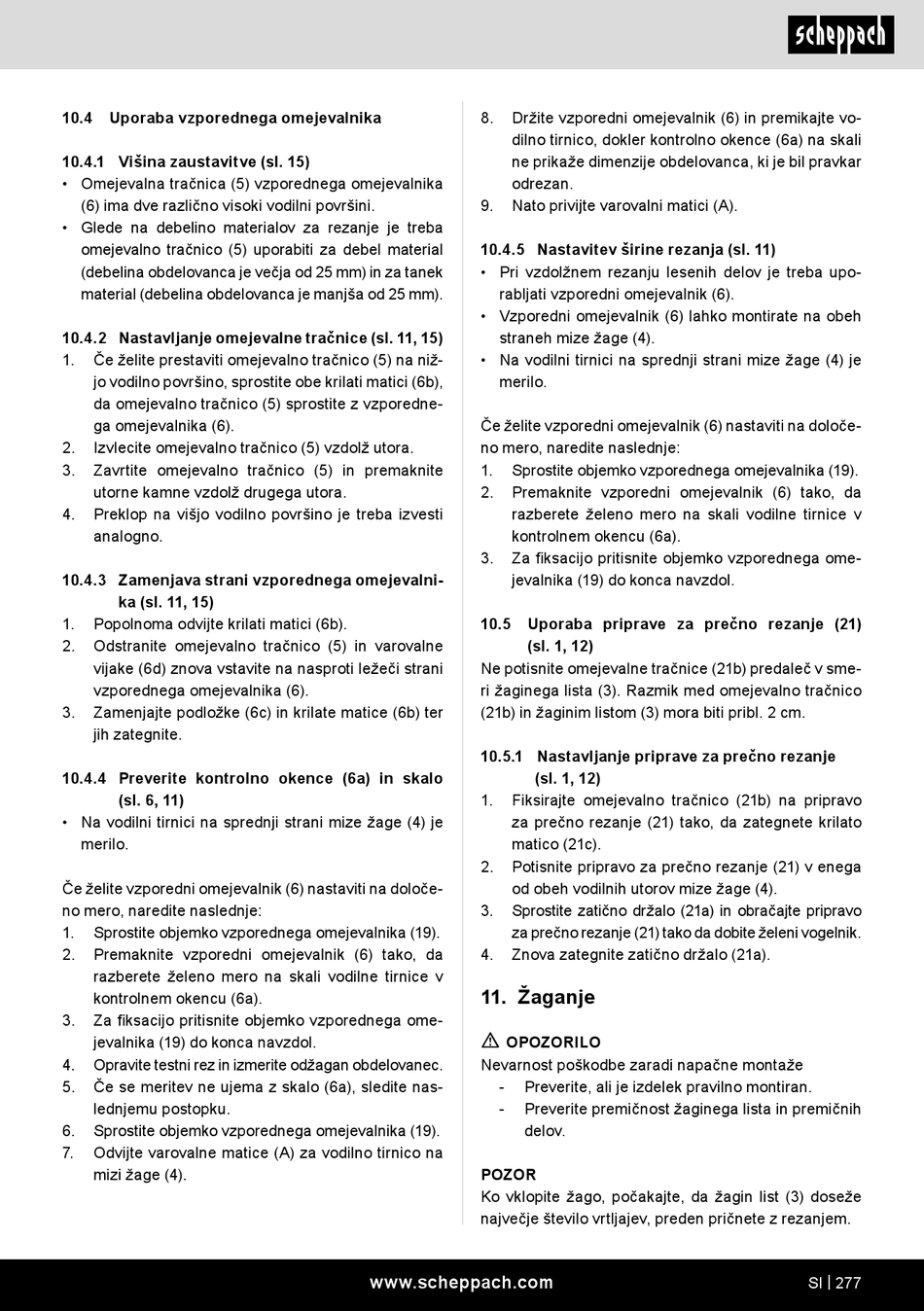

10.4 Uporaba vzporednega omejevalnika
10.4.1 Višina zaustavitve (sl. 15)
• Omejevalna tračnica (5) vzporednega omejevalnika
(6) ima dve različno visoki vodilni površini.
• Glede na debelino materialov za rezanje je treba
omejevalno tračnico (5) uporabiti za debel material
(debelina obdelovanca je večja od 25 mm) in za tanek
material (debelina obdelovanca je manjša od 25 mm).
10.4.2 Nastavljanje omejevalne tračnice (sl. 11, 15)
1. Če želite prestaviti omejevalno tračnico (5) na niž-
jo vodilno površino, sprostite obe krilati matici (6b),
da omejevalno tračnico (5) sprostite z vzporedne-
ga omejevalnika (6).
2. Izvlecite omejevalno tračnico (5) vzdolž utora.
3. Zavrtite omejevalno tračnico (5) in premaknite
utorne kamne vzdolž drugega utora.
4. Preklop na višjo vodilno površino je treba izvesti
analogno.
10.4.3 Zamenjava strani vzporednega omejevalni-
ka (sl. 11, 15)
1. Popolnoma odvijte krilati matici (6b).
2. Odstranite omejevalno tračnico (5) in varovalne
vijake (6d) znova vstavite na nasproti ležeči strani
vzporednega omejevalnika (6).
3. Zamenjajte podložke (6c) in krilate matice (6b) ter
jih zategnite.
10.4.4 Preverite kontrolno okence (6a) in skalo
(sl. 6, 11)
• Na vodilni tirnici na sprednji strani mize žage (4) je
merilo.
Če želite vzporedni omejevalnik (6) nastaviti na določe-
no mero, naredite naslednje:
1. Sprostite objemko vzporednega omejevalnika (19).
2. Premaknite vzporedni omejevalnik (6) tako, da
razberete želeno mero na skali vodilne tirnice v
kontrolnem okencu (6a).
3. Za fiksacijo pritisnite objemko vzporednega ome-
jevalnika (19) do konca navzdol.
4. Opravite testni rez in izmerite odžagan obdelovanec.
5. Če se meritev ne ujema z skalo (6a), sledite nas-
lednjemu postopku.
6. Sprostite objemko vzporednega omejevalnika (19).
7. Odvijte varovalne matice (A) za vodilno tirnico na
mizi žage (4).
8. Držite vzporedni omejevalnik (6) in premikajte vo-
dilno tirnico, dokler kontrolno okence (6a) na skali
ne prikaže dimenzije obdelovanca, ki je bil pravkar
odrezan.
9. Nato privijte varovalni matici (A).
10.4.5 Nastavitev širine rezanja (sl. 11)
• Pri vzdolžnem rezanju lesenih delov je treba upo-
rabljati vzporedni omejevalnik (6).
• Vzporedni omejevalnik (6) lahko montirate na obeh
straneh mize žage (4).
• Na vodilni tirnici na sprednji strani mize žage (4) je
merilo.
Če želite vzporedni omejevalnik (6) nastaviti na določe-
no mero, naredite naslednje:
1. Sprostite objemko vzporednega omejevalnika (19).
2. Premaknite vzporedni omejevalnik (6) tako, da
razberete želeno mero na skali vodilne tirnice v
kontrolnem okencu (6a).
3. Za fiksacijo pritisnite objemko vzporednega ome-
jevalnika (19) do konca navzdol.
10.5 Uporaba priprave za prečno rezanje (21)
(sl. 1, 12)
Ne potisnite omejevalne tračnice (21b) predaleč v sme-
ri žaginega lista (3). Razmik med omejevalno tračnico
(21b) in žaginim listom (3) mora biti pribl. 2 cm.
10.5.1 Nastavljanje priprave za prečno rezanje
(sl. 1, 12)
1. Fiksirajte omejevalno tračnico (21b) na pripravo
za prečno rezanje (21) tako, da zategnete krilato
matico (21c).
2. Potisnite pripravo za prečno rezanje (21) v enega
od obeh vodilnih utorov mize žage (4).
3. Sprostite zatično držalo (21a) in obračajte pripravo
za prečno rezanje (21) tako da dobite želeni vogelnik.
4. Znova zategnite zatično držalo (21a).
11. Žaganje
m
OPOZORILO
Nevarnost poškodbe zaradi napačne montaže
- Preverite, ali je izdelek pravilno montiran.
- Preverite premičnost žaginega lista in premičnih
delov.
POZOR
Ko vklopite žago, počakajte, da žagin list (3) doseže
največje število vrtljajev, preden pričnete z rezanjem.
