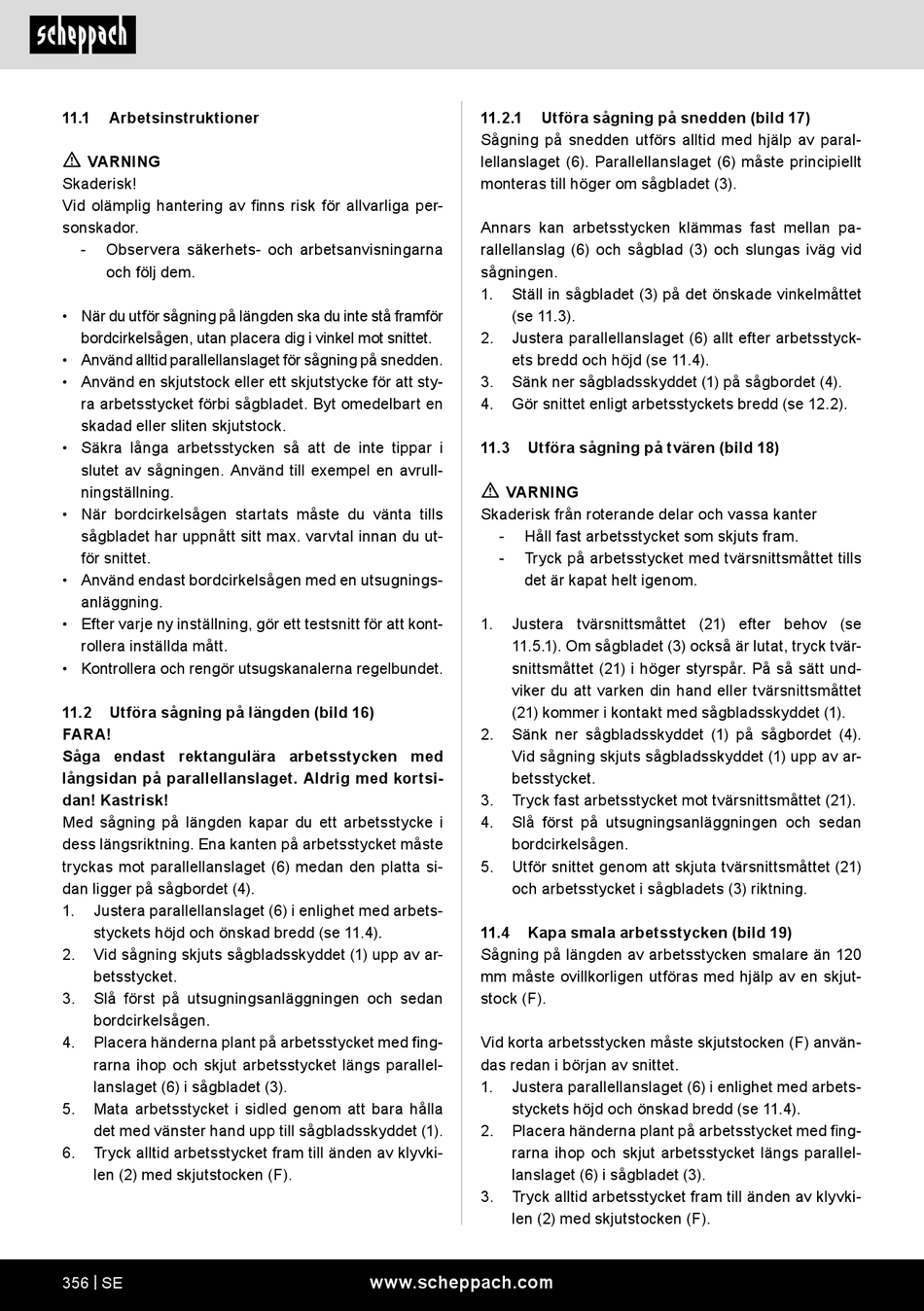

Scheppach HS254 Originalbetriebsanleitung Seite 356

11.1 Arbetsinstruktioner
m
VARNING
Skaderisk!
Vid olämplig hantering av finns risk för allvarliga per-
sonskador.
- Observera säkerhets- och arbetsanvisningarna
och följ dem.
• När du utför sågning på längden ska du inte stå framför
bordcirkelsågen, utan placera dig i vinkel mot snittet.
• Använd alltid parallellanslaget för sågning på snedden.
• Använd en skjutstock eller ett skjutstycke för att sty-
ra arbetsstycket förbi sågbladet. Byt omedelbart en
skadad eller sliten skjutstock.
• Säkra långa arbetsstycken så att de inte tippar i
slutet av sågningen. Använd till exempel en avrull-
ningställning.
• När bordcirkelsågen startats måste du vänta tills
sågbladet har uppnått sitt max. varvtal innan du ut-
för snittet.
• Använd endast bordcirkelsågen med en utsugnings-
anläggning.
• Efter varje ny inställning, gör ett testsnitt för att kont-
rollera inställda mått.
• Kontrollera och rengör utsugskanalerna regelbundet.
11.2 Utföra sågning på längden (bild 16)
FARA!
Såga endast rektangulära arbetsstycken med
långsidan på parallellanslaget. Aldrig med kortsi-
dan! Kastrisk!
Med sågning på längden kapar du ett arbetsstycke i
dess längsriktning. Ena kanten på arbetsstycket måste
tryckas mot parallellanslaget (6) medan den platta si-
dan ligger på sågbordet (4).
1. Justera parallellanslaget (6) i enlighet med arbets-
styckets höjd och önskad bredd (se 11.4).
2. Vid sågning skjuts sågbladsskyddet (1) upp av ar-
betsstycket.
3. Slå först på utsugningsanläggningen och sedan
bordcirkelsågen.
4. Placera händerna plant på arbetsstycket med fing-
rarna ihop och skjut arbetsstycket längs parallel-
lanslaget (6) i sågbladet (3).
5. Mata arbetsstycket i sidled genom att bara hålla
det med vänster hand upp till sågbladsskyddet (1).
6. Tryck alltid arbetsstycket fram till änden av klyvki-
len (2) med skjutstocken (F).
356 | SE
11.2.1 Utföra sågning på snedden (bild 17)
Sågning på snedden utförs alltid med hjälp av paral-
lellanslaget (6). Parallellanslaget (6) måste principiellt
monteras till höger om sågbladet (3).
Annars kan arbetsstycken klämmas fast mellan pa-
rallellanslag (6) och sågblad (3) och slungas iväg vid
sågningen.
1. Ställ in sågbladet (3) på det önskade vinkelmåttet
(se 11.3).
2. Justera parallellanslaget (6) allt efter arbetsstyck-
ets bredd och höjd (se 11.4).
3. Sänk ner sågbladsskyddet (1) på sågbordet (4).
4. Gör snittet enligt arbetsstyckets bredd (se 12.2).
11.3 Utföra sågning på tvären (bild 18)
m
VARNING
Skaderisk från roterande delar och vassa kanter
- Håll fast arbetsstycket som skjuts fram.
- Tryck på arbetsstycket med tvärsnittsmåttet tills
det är kapat helt igenom.
1. Justera tvärsnittsmåttet (21) efter behov (se
11.5.1). Om sågbladet (3) också är lutat, tryck tvär-
snittsmåttet (21) i höger styrspår. På så sätt und-
viker du att varken din hand eller tvärsnittsmåttet
(21) kommer i kontakt med sågbladsskyddet (1).
2. Sänk ner sågbladsskyddet (1) på sågbordet (4).
Vid sågning skjuts sågbladsskyddet (1) upp av ar-
betsstycket.
3. Tryck fast arbetsstycket mot tvärsnittsmåttet (21).
4. Slå först på utsugningsanläggningen och sedan
bordcirkelsågen.
5. Utför snittet genom att skjuta tvärsnittsmåttet (21)
och arbetsstycket i sågbladets (3) riktning.
11.4 Kapa smala arbetsstycken (bild 19)
Sågning på längden av arbetsstycken smalare än 120
mm måste ovillkorligen utföras med hjälp av en skjut-
stock (F).
Vid korta arbetsstycken måste skjutstocken (F) använ-
das redan i början av snittet.
1. Justera parallellanslaget (6) i enlighet med arbets-
styckets höjd och önskad bredd (se 11.4).
2. Placera händerna plant på arbetsstycket med fing-
rarna ihop och skjut arbetsstycket längs parallel-
lanslaget (6) i sågbladet (3).
3. Tryck alltid arbetsstycket fram till änden av klyvki-
len (2) med skjutstocken (F).
