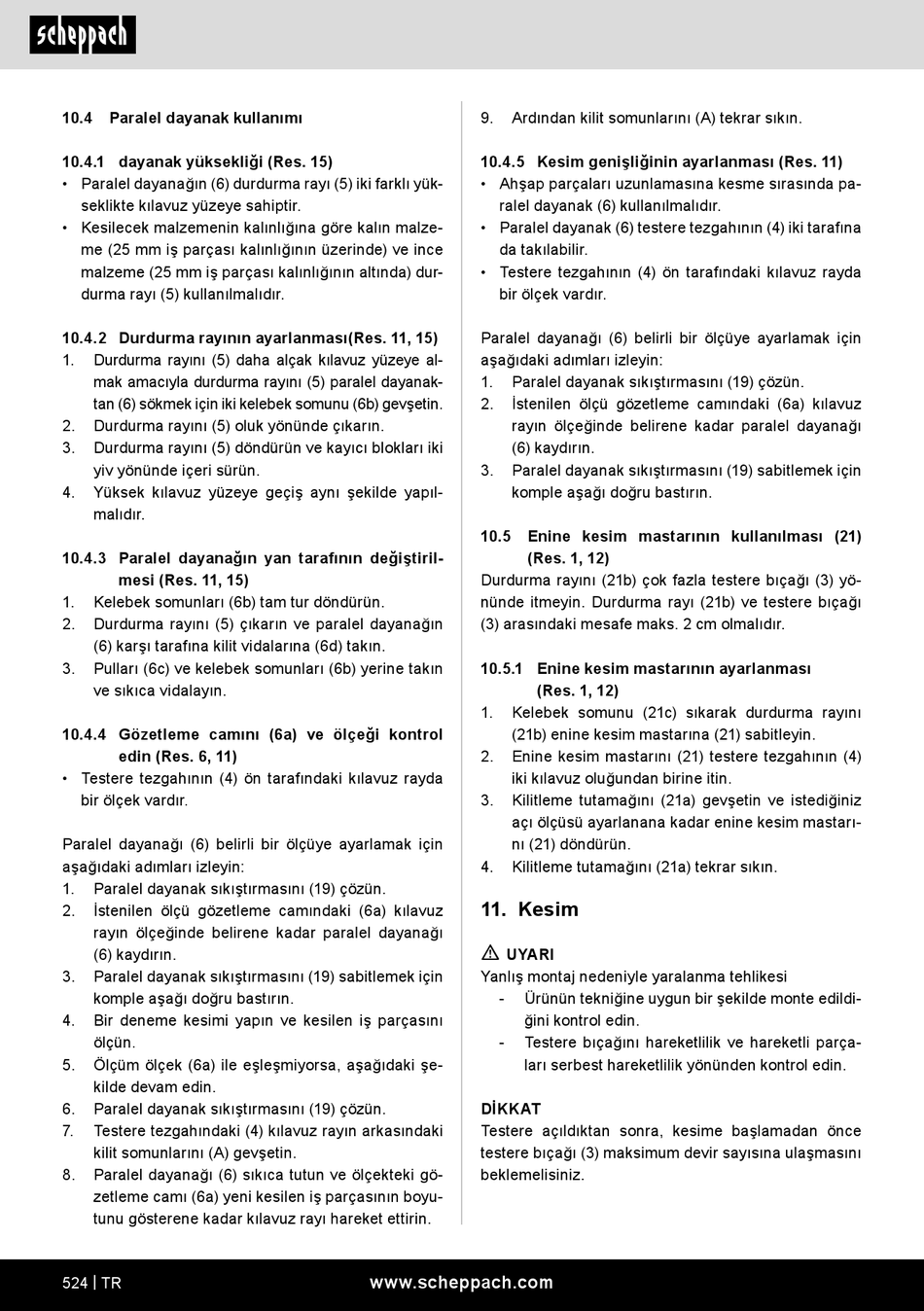

10.4 Paralel dayanak kullanımı
10.4.1 dayanak yüksekliği (Res. 15)
• Paralel dayanağın (6) durdurma rayı (5) iki farklı yük-
seklikte kılavuz yüzeye sahiptir.
• Kesilecek malzemenin kalınlığına göre kalın malze-
me (25 mm iş parçası kalınlığının üzerinde) ve ince
malzeme (25 mm iş parçası kalınlığının altında) dur-
durma rayı (5) kullanılmalıdır.
10.4.2 Durdurma rayının ayarlanması(Res. 11, 15)
1. Durdurma rayını (5) daha alçak kılavuz yüzeye al-
mak amacıyla durdurma rayını (5) paralel dayanak-
tan (6) sökmek için iki kelebek somunu (6b) gevşetin.
2. Durdurma rayını (5) oluk yönünde çıkarın.
3. Durdurma rayını (5) döndürün ve kayıcı blokları iki
yiv yönünde içeri sürün.
4. Yüksek kılavuz yüzeye geçiş aynı şekilde yapıl-
malıdır.
10.4.3 Paralel dayanağın yan tarafının değiştiril-
mesi (Res. 11, 15)
1. Kelebek somunları (6b) tam tur döndürün.
2. Durdurma rayını (5) çıkarın ve paralel dayanağın
(6) karşı tarafına kilit vidalarına (6d) takın.
3. Pulları (6c) ve kelebek somunları (6b) yerine takın
ve sıkıca vidalayın.
10.4.4 Gözetleme camını (6a) ve ölçeği kontrol
edin (Res. 6, 11)
• Testere tezgahının (4) ön tarafındaki kılavuz rayda
bir ölçek vardır.
Paralel dayanağı (6) belirli bir ölçüye ayarlamak için
aşağıdaki adımları izleyin:
1. Paralel dayanak sıkıştırmasını (19) çözün.
2. İstenilen ölçü gözetleme camındaki (6a) kılavuz
rayın ölçeğinde belirene kadar paralel dayanağı
(6) kaydırın.
3. Paralel dayanak sıkıştırmasını (19) sabitlemek için
komple aşağı doğru bastırın.
4. Bir deneme kesimi yapın ve kesilen iş parçasını
ölçün.
5. Ölçüm ölçek (6a) ile eşleşmiyorsa, aşağıdaki şe-
kilde devam edin.
6. Paralel dayanak sıkıştırmasını (19) çözün.
7. Testere tezgahındaki (4) kılavuz rayın arkasındaki
kilit somunlarını (A) gevşetin.
8. Paralel dayanağı (6) sıkıca tutun ve ölçekteki gö-
zetleme camı (6a) yeni kesilen iş parçasının boyu-
tunu gösterene kadar kılavuz rayı hareket ettirin.
524 | TR
9. Ardından kilit somunlarını (A) tekrar sıkın.
10.4.5 Kesim genişliğinin ayarlanması (Res. 11)
• Ahşap parçaları uzunlamasına kesme sırasında pa-
ralel dayanak (6) kullanılmalıdır.
• Paralel dayanak (6) testere tezgahının (4) iki tarafına
da takılabilir.
• Testere tezgahının (4) ön tarafındaki kılavuz rayda
bir ölçek vardır.
Paralel dayanağı (6) belirli bir ölçüye ayarlamak için
aşağıdaki adımları izleyin:
1. Paralel dayanak sıkıştırmasını (19) çözün.
2. İstenilen ölçü gözetleme camındaki (6a) kılavuz
rayın ölçeğinde belirene kadar paralel dayanağı
(6) kaydırın.
3. Paralel dayanak sıkıştırmasını (19) sabitlemek için
komple aşağı doğru bastırın.
10.5 Enine kesim mastarının kullanılması (21)
(Res. 1, 12)
Durdurma rayını (21b) çok fazla testere bıçağı (3) yö-
nünde itmeyin. Durdurma rayı (21b) ve testere bıçağı
(3) arasındaki mesafe maks. 2 cm olmalıdır.
10.5.1 Enine kesim mastarının ayarlanması
(Res. 1, 12)
1. Kelebek somunu (21c) sıkarak durdurma rayını
(21b) enine kesim mastarına (21) sabitleyin.
2. Enine kesim mastarını (21) testere tezgahının (4)
iki kılavuz oluğundan birine itin.
3. Kilitleme tutamağını (21a) gevşetin ve istediğiniz
açı ölçüsü ayarlanana kadar enine kesim mastarı-
nı (21) döndürün.
4. Kilitleme tutamağını (21a) tekrar sıkın.
11. Kesim
m
UYARI
Yanlış montaj nedeniyle yaralanma tehlikesi
- Ürünün tekniğine uygun bir şekilde monte edildi-
ğini kontrol edin.
- Testere bıçağını hareketlilik ve hareketli parça-
ları serbest hareketlilik yönünden kontrol edin.
DİKKAT
Testere açıldıktan sonra, kesime başlamadan önce
testere bıçağı (3) maksimum devir sayısına ulaşmasını
beklemelisiniz.
