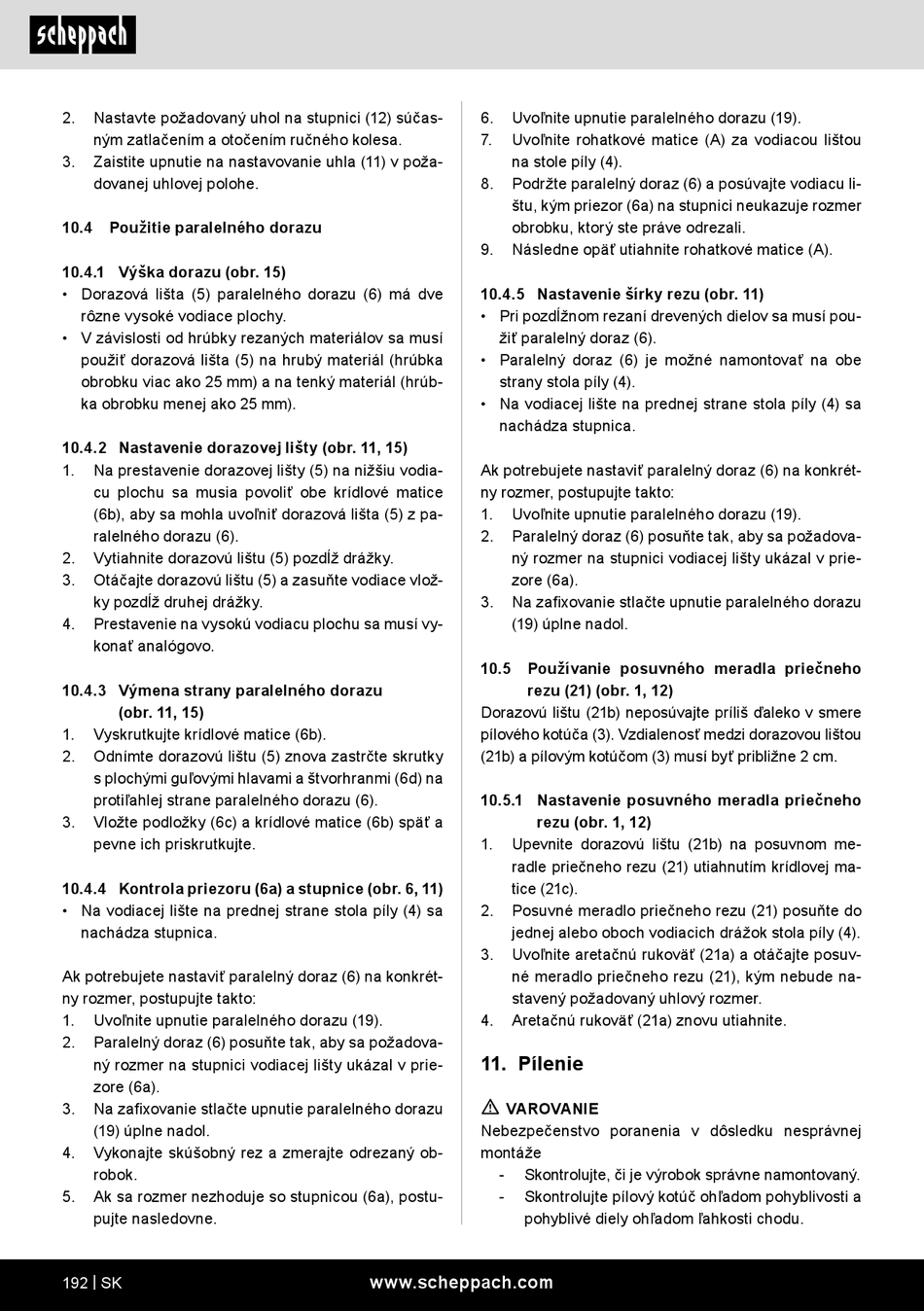

2. Nastavte požadovaný uhol na stupnici (12) súčas-
ným zatlačením a otočením ručného kolesa.
3. Zaistite upnutie na nastavovanie uhla (11) v poža-
dovanej uhlovej polohe.
10.4 Použitie paralelného dorazu
10.4.1 Výška dorazu (obr. 15)
• Dorazová lišta (5) paralelného dorazu (6) má dve
rôzne vysoké vodiace plochy.
• V závislosti od hrúbky rezaných materiálov sa musí
použiť dorazová lišta (5) na hrubý materiál (hrúbka
obrobku viac ako 25 mm) a na tenký materiál (hrúb-
ka obrobku menej ako 25 mm).
10.4.2 Nastavenie dorazovej lišty (obr. 11, 15)
1. Na prestavenie dorazovej lišty (5) na nižšiu vodia-
cu plochu sa musia povoliť obe krídlové matice
(6b), aby sa mohla uvoľniť dorazová lišta (5) z pa-
ralelného dorazu (6).
2. Vytiahnite dorazovú lištu (5) pozdĺž drážky.
3. Otáčajte dorazovú lištu (5) a zasuňte vodiace vlož-
ky pozdĺž druhej drážky.
4. Prestavenie na vysokú vodiacu plochu sa musí vy-
konať analógovo.
10.4.3 Výmena strany paralelného dorazu
(obr. 11, 15)
1. Vyskrutkujte krídlové matice (6b).
2. Odnímte dorazovú lištu (5) znova zastrčte skrutky
s plochými guľovými hlavami a štvorhranmi (6d) na
protiľahlej strane paralelného dorazu (6).
3. Vložte podložky (6c) a krídlové matice (6b) späť a
pevne ich priskrutkujte.
10.4.4 Kontrola priezoru (6a) a stupnice (obr. 6, 11)
• Na vodiacej lište na prednej strane stola píly (4) sa
nachádza stupnica.
Ak potrebujete nastaviť paralelný doraz (6) na konkrét-
ny rozmer, postupujte takto:
1. Uvoľnite upnutie paralelného dorazu (19).
2. Paralelný doraz (6) posuňte tak, aby sa požadova-
ný rozmer na stupnici vodiacej lišty ukázal v prie-
zore (6a).
3. Na zafixovanie stlačte upnutie paralelného dorazu
(19) úplne nadol.
4. Vykonajte skúšobný rez a zmerajte odrezaný ob-
robok.
5. Ak sa rozmer nezhoduje so stupnicou (6a), postu-
pujte nasledovne.
192 | SK
6. Uvoľnite upnutie paralelného dorazu (19).
7. Uvoľnite rohatkové matice (A) za vodiacou lištou
na stole píly (4).
8. Podržte paralelný doraz (6) a posúvajte vodiacu li-
štu, kým priezor (6a) na stupnici neukazuje rozmer
obrobku, ktorý ste práve odrezali.
9. Následne opäť utiahnite rohatkové matice (A).
10.4.5 Nastavenie šírky rezu (obr. 11)
• Pri pozdĺžnom rezaní drevených dielov sa musí pou-
žiť paralelný doraz (6).
• Paralelný doraz (6) je možné namontovať na obe
strany stola píly (4).
• Na vodiacej lište na prednej strane stola píly (4) sa
nachádza stupnica.
Ak potrebujete nastaviť paralelný doraz (6) na konkrét-
ny rozmer, postupujte takto:
1. Uvoľnite upnutie paralelného dorazu (19).
2. Paralelný doraz (6) posuňte tak, aby sa požadova-
ný rozmer na stupnici vodiacej lišty ukázal v prie-
zore (6a).
3. Na zafixovanie stlačte upnutie paralelného dorazu
(19) úplne nadol.
10.5 Používanie posuvného meradla priečneho
rezu (21) (obr. 1, 12)
Dorazovú lištu (21b) neposúvajte príliš ďaleko v smere
pílového kotúča (3). Vzdialenosť medzi dorazovou lištou
(21b) a pílovým kotúčom (3) musí byť približne 2 cm.
10.5.1 Nastavenie posuvného meradla priečneho
rezu (obr. 1, 12)
1. Upevnite dorazovú lištu (21b) na posuvnom me-
radle priečneho rezu (21) utiahnutím krídlovej ma-
tice (21c).
2. Posuvné meradlo priečneho rezu (21) posuňte do
jednej alebo oboch vodiacich drážok stola píly (4).
3. Uvoľnite aretačnú rukoväť (21a) a otáčajte posuv-
né meradlo priečneho rezu (21), kým nebude na-
stavený požadovaný uhlový rozmer.
4. Aretačnú rukoväť (21a) znovu utiahnite.
11. Pílenie
m
VAROVANIE
Nebezpečenstvo poranenia v dôsledku nesprávnej
montáže
- Skontrolujte, či je výrobok správne namontovaný.
- Skontrolujte pílový kotúč ohľadom pohyblivosti a
pohyblivé diely ohľadom ľahkosti chodu.
